【汽车电子产业发展趋势及磁元件设计】四大问?

···
12月最新技术直播课如期而至~本期围绕汽车电子四大问做详细车载解答!
留下你的回答即有机会获得惊喜小礼品哦~
1) OBC是车载充电器哪几项英文缩写过来的?
2)车载AECQ200标准分别写出高温和温度循环的测试条件?
3)为什么在OBC中的主变压器中总采用LLC方式?
4)在OBC今后发展趋势?
5)PFC,谐振、滤波电感设计可以金属粉芯和铁氧体来设计?各自优势在哪里?

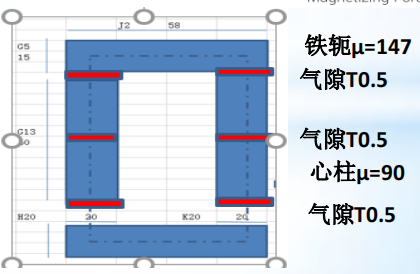

【汽车电子产业发展趋势及磁元件设计】四大问?的配图
收起
向左旋转
向右旋转
【汽车电子产业发展趋势及磁元件设计】四大问?的配图
查看第1张问题配图
电子变压器 电源技术 车载电子
客服小白
¥ 5.00 所有回答随机分赏金 !
8 人获得了赏金

回答21

Ken 1
金属粉芯可以多块拼接,适用于10~100kHz电感设计,铁氧体一体成型,适用于20kHz以上电感设计
0 评论
表情
发布
xgz 1
学到了
0 评论
表情
发布
Jayden 1
学到了
1 评论
表情
发布
金山 1
1. OBC是“On - Board Charger”的缩写,意思是车载充电器。2. AEC - Q200标准中: - 高温工作寿命测试条件一般是在最高结温(例如150℃左右)下,让被测器件持续工作一定时间(如1000小时),以评估其在高温环境下的可靠性。不同的元器件可能具体温度和时间要求略有差异。- 温度循环测试条件通常是在规定的高低温之间循环。例如从 - 40℃到125℃,循环次数可能会达到几百次(如500次左右),来模拟实际使用中温度频繁变化对元器件的影响。 3. 在OBC的主变压器中常采用LLC方式主要有以下优点: - 高效性:LLC谐振变换器能够在较宽的负载范围内实现软开关,降低开关损耗,从而提高电源的转换效率。例如,相比传统的硬开关电路,效率可以提高几个百分点。- 高功率密度:由于其能够高效工作,可以采用较小的磁性元件和散热装置,有助于实现高功率密度的设计,使得OBC的体积更小。 4. OBC今后的发展趋势包括: - 高功率化:随着电动汽车电池容量的增加,对充电功率的要求越来越高,OBC的功率也会不断提升,以缩短充电时间。- 集成化:会和其他车载电源系统以及车辆控制系统进一步集成,减少零部件数量,提高系统可靠性和空间利用率。- 智能化:具备更智能的充电管理功能,如与电网进行通信,实现有序充电、VtoG(Vehicle - to - Grid)功能等。 5. 对于PFC谐振、滤波电感设计: - 金属粉芯优势:具有高饱和磁通密度,在大电流情况下不容易饱和。比如在一些高功率的应用场景下,能够承受较大的电流冲击。同时,它的磁导率温度系数比较稳定,在温度变化时电感量变化相对较小,能够保证电路性能的稳定性。- 铁氧体优势:成本相对较低,在一些对成本比较敏感的应用场景有优势。高频特性好,在高频电路中能够有效降低涡流损耗,适合应用于高频开关电源的滤波电感设计。
4 评论
表情
发布
哎哟喂
回复
回复 金山: 佩服
0 评论
表情
发布
