26单片机的最小电路介绍
1、 单片机的最小电路
如图 1，
电路扩展有几个注意点：
单片机的最小电路就是让单片机能工作的最基本的电路，包含最少的必要的基本元件。
一般一个单片机的最小电路需要包含下面几个部件：
->电源。单片机要工作，电源是必需的，单片机常见的电源是5V或者3.3V的直流电，一般需要在电源引脚处做滤波。
->晶振。晶振是单片机的时间基准，在指令执行和定时中都要使用到。不过有很多单片机集成了内部晶振，这个也不是必需。
->下载接口，可用于下载程序之用。一般是串口1作为程序下载接口，在烧录完程序之后也可以当作串口作通信口。
2、 一个最小电路及扩展的例子

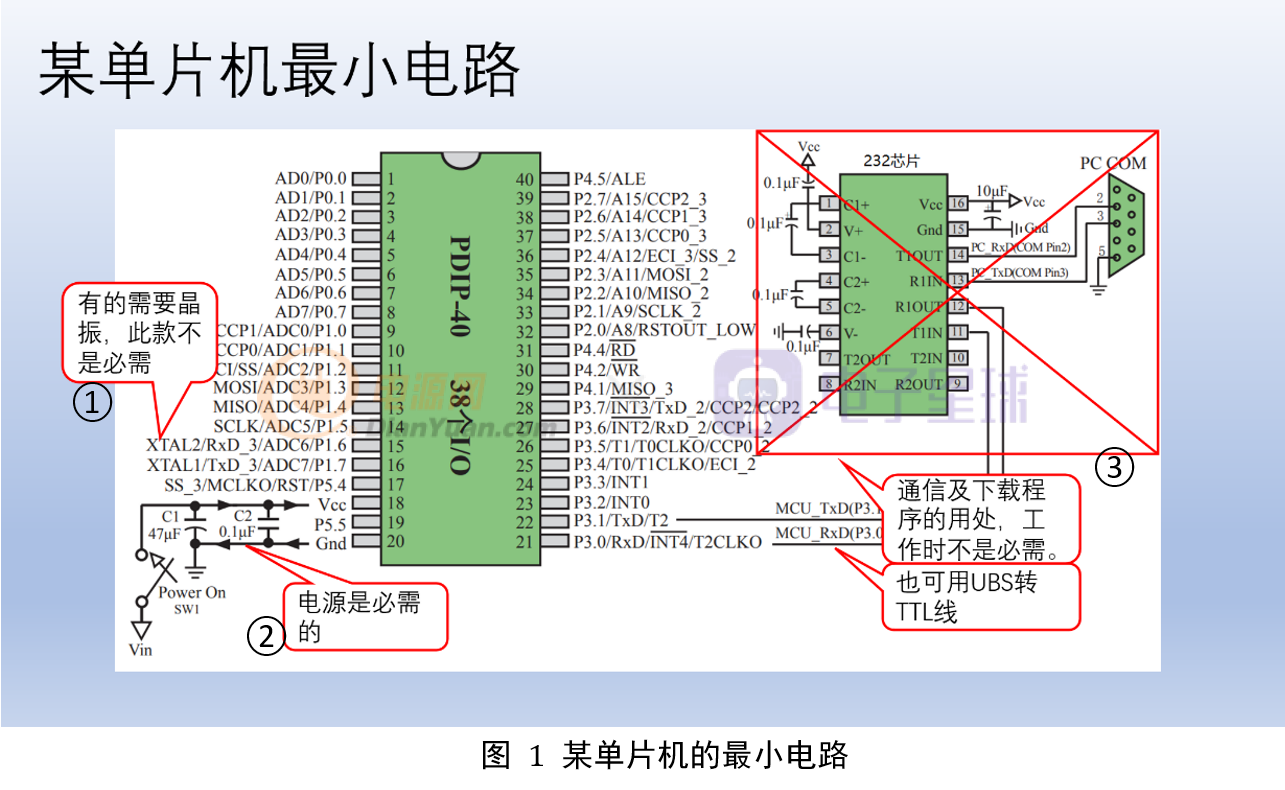

某单片机的最小电路：
如图 1，
（1）处是这款单片机的电源接口，并用两个电容做了滤波。
（2）处是晶振引脚，这款单片机内置晶振，所以没接。
（3）处是一个串口TTL转232的电路，可以用来下载程序，也可以用来作为通信口，这个也不是必需的。下载程序比较常用的是用USB转TTL线，这个只需要在电路板上预留排针（为RXD和RXD）。
一般，最小电路可以在单片机的手册里找到。

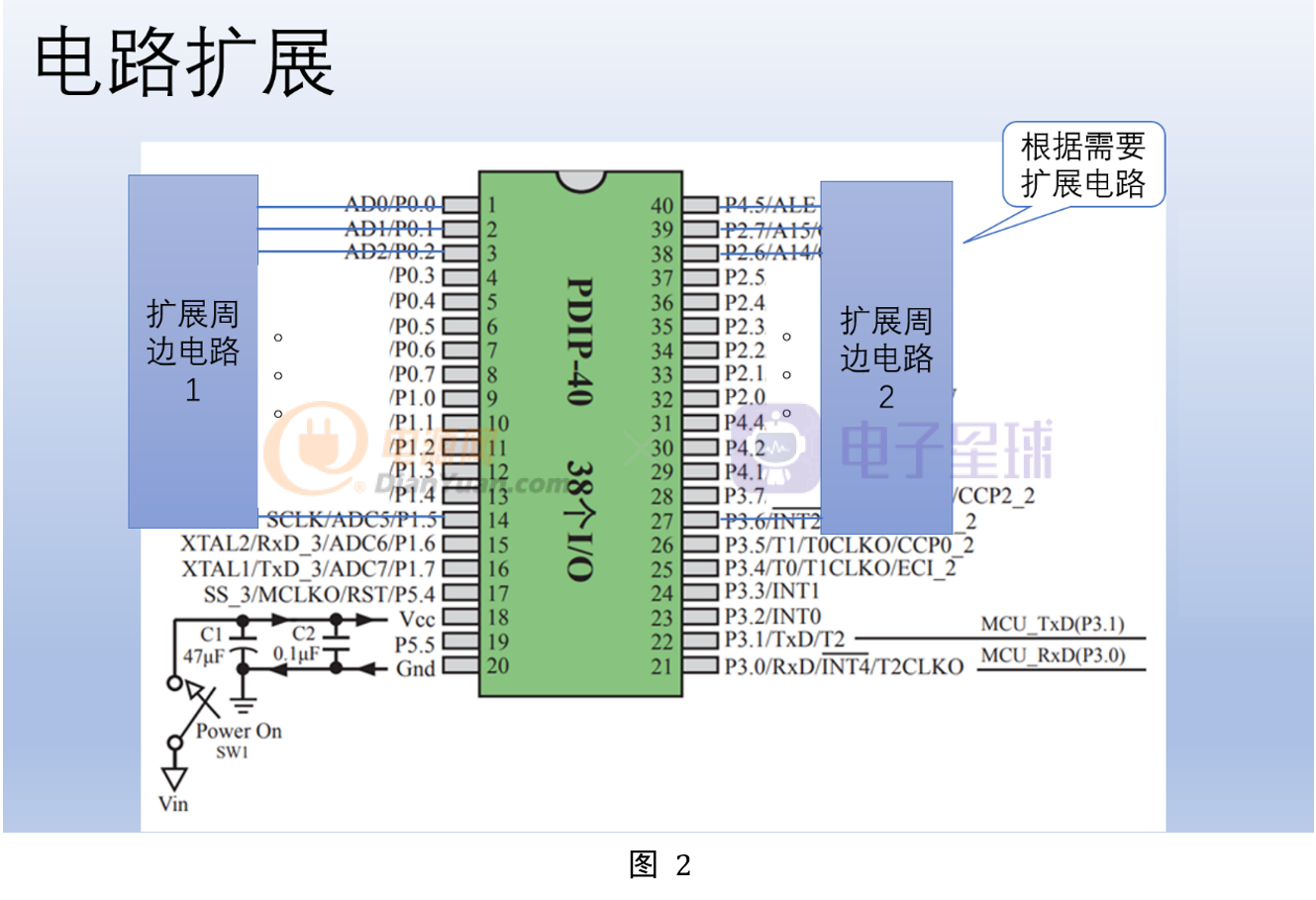

电路扩展：
电路扩展是在最小电路的基础上，为实现用户需求的功能而扩展的电路。
->电路扩展一般是需要什么配什么，
->与外部设备之间最好信号隔离，常用继电器、光耦等进行隔离，
->扩展电路的电平需要与单片机匹配。
以上就是单片机最小电路和电路扩展方面的内容。
