本人从事互感器设计、工艺、质量管理工作10年多，在经历了无数个日日夜夜的不断学习、验证、完善后，独立编写了电流互感器(CT)及电压互感器(PT)辅助设计计算软件，现分享出来供同行测试，本软件可以帮助从事互感器设计的新手快速掌握设计计算的流程和思路，可以帮助设计的老手节约大量的计算时间，提升工作效率！

软件功能简介：

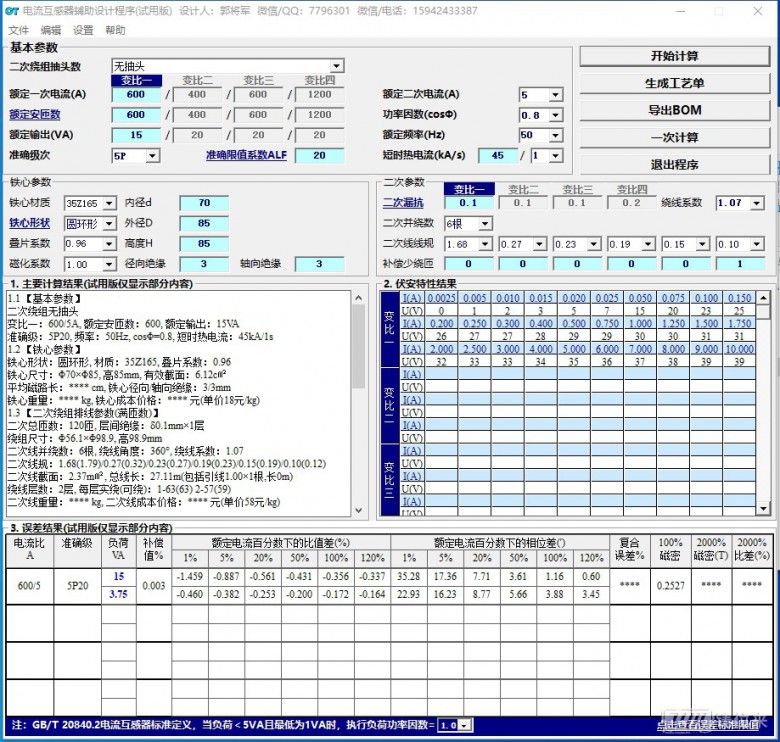

1.  电流互感器辅助设计程序：

本程序最多支持6根二次线并绕，实现最多3个抽头4个变比的绕组计算，主要功能模块包括：铁心计算、二次绕组排线计算、二次绕组阻抗计算、二次绕组电流密度计算、铁心控制数据计算、二次极限感应电势及电流计算、二次拐点电势及电流计算、伏安特性计算、误差计算、二次开路电压计算、一次绕组计算、生成绕线工艺单、生成BOM、生成伏安特性曲线、生成保护倍数曲线、生成5%或10%误差曲线、导出计算结果到txt、导出所有计算结果到Excel、保存当前界面设计参数、读取设计参数。

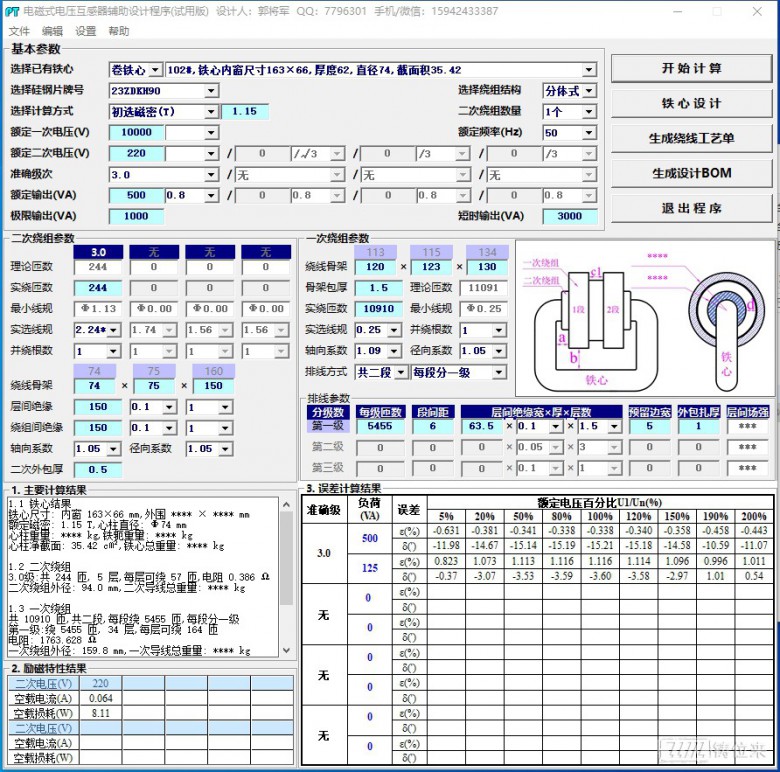

2.  电磁式电压互感器辅助设计程序：

本程序最多可进行五绕组（1个一次绕组+4个二次绕组）的设计计算，主要功能模块包括：铁心设计、二次绕组排线计算、一次绕组排线计算、绕组阻抗计算、阻抗压降计算、短路电流及短路电流密度计算、励磁特性计算、误差计算、绕组纵断面示意图、导出铁心尺寸示意图及控制数据、生成绕线工艺单、生成BOM、生成铁心损耗曲线、生成励磁特性曲线、保存当前界面设计参数、读取设计参数。

3.  软件运行环境：

Windows XP(32位/64位)、Windows 7(32位/64位)、Windows 10(32位/64位)均可。

电脑需安装Microsoft Excel 2007及以上版本的完整版Microsoft Office办公软件，不支持精简版。

欢迎同行的朋友们测试使用，有任何修改建议可随时留言。

2020.07.29更新：

注：软件分享后，浏览次数446次，下载469次，下载的人不少，但回复很少，伸手党太多，还请朋友们尊重作者多年的心血。为了防着伸手党，特设定了加作者微信免费获取安装包序列号，还请朋友们理解，谢谢！

2019.8.21晚更新内容：

1. 更新铁心尺寸填写原则，内径不可以大于外径，内窗长不可以大于外围长，填写错误时会有错误提示，无法进行计算。

2. 更新额定一次电流输入原则，带抽头时，抽头变比不可以大于满匝变比。

3. 准确级次选择5P、10P、PX时，铁心计算结果中增加最小铁心截面积参考值。

4. 伏安特性结果表格根据特性结果的实际字段长自动调整每个单元格的宽度。
