一种磁轭闭合型多相对称集成磁件

发布时间：2024-09-29 浏览次数：644 次

成果介绍

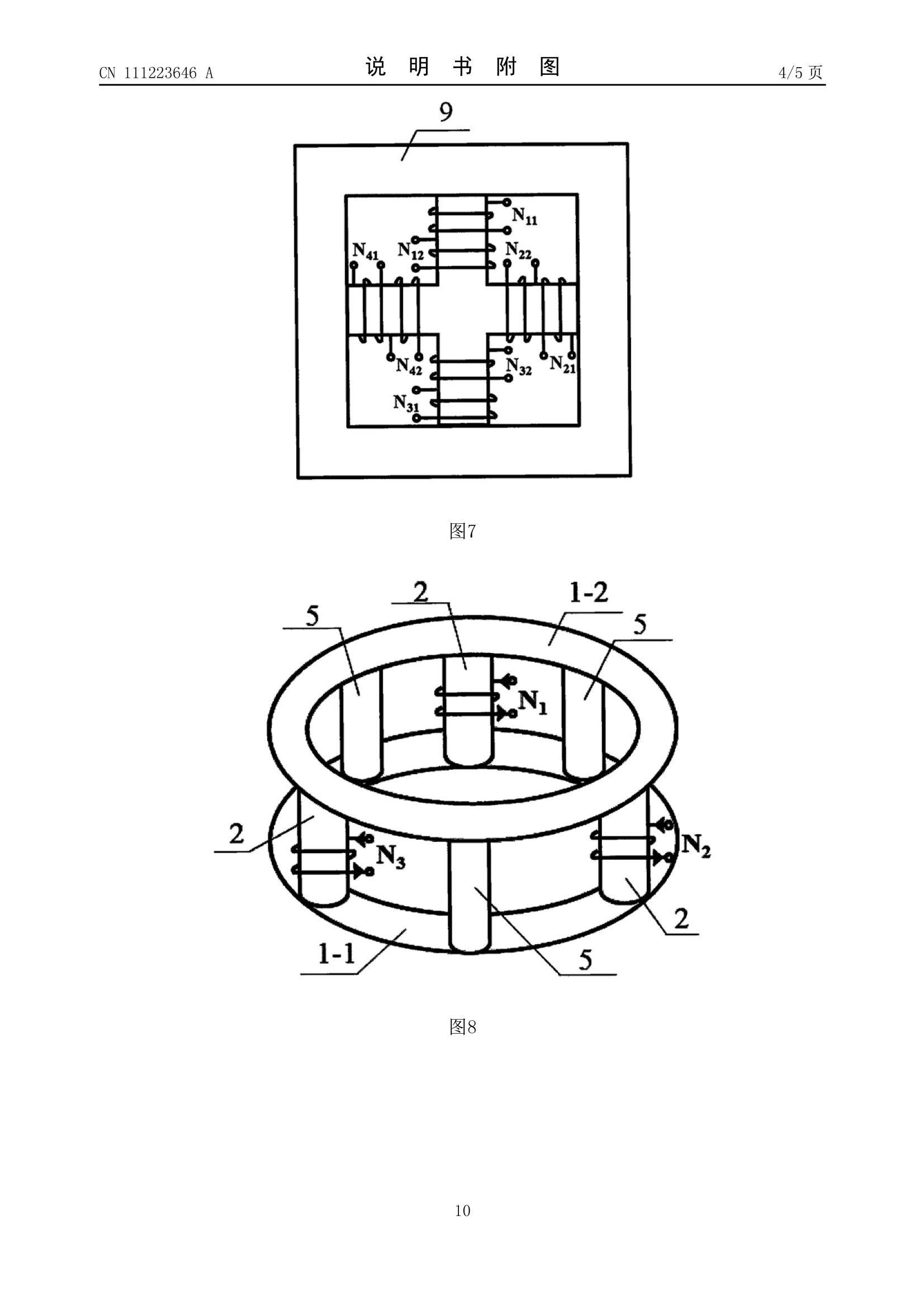

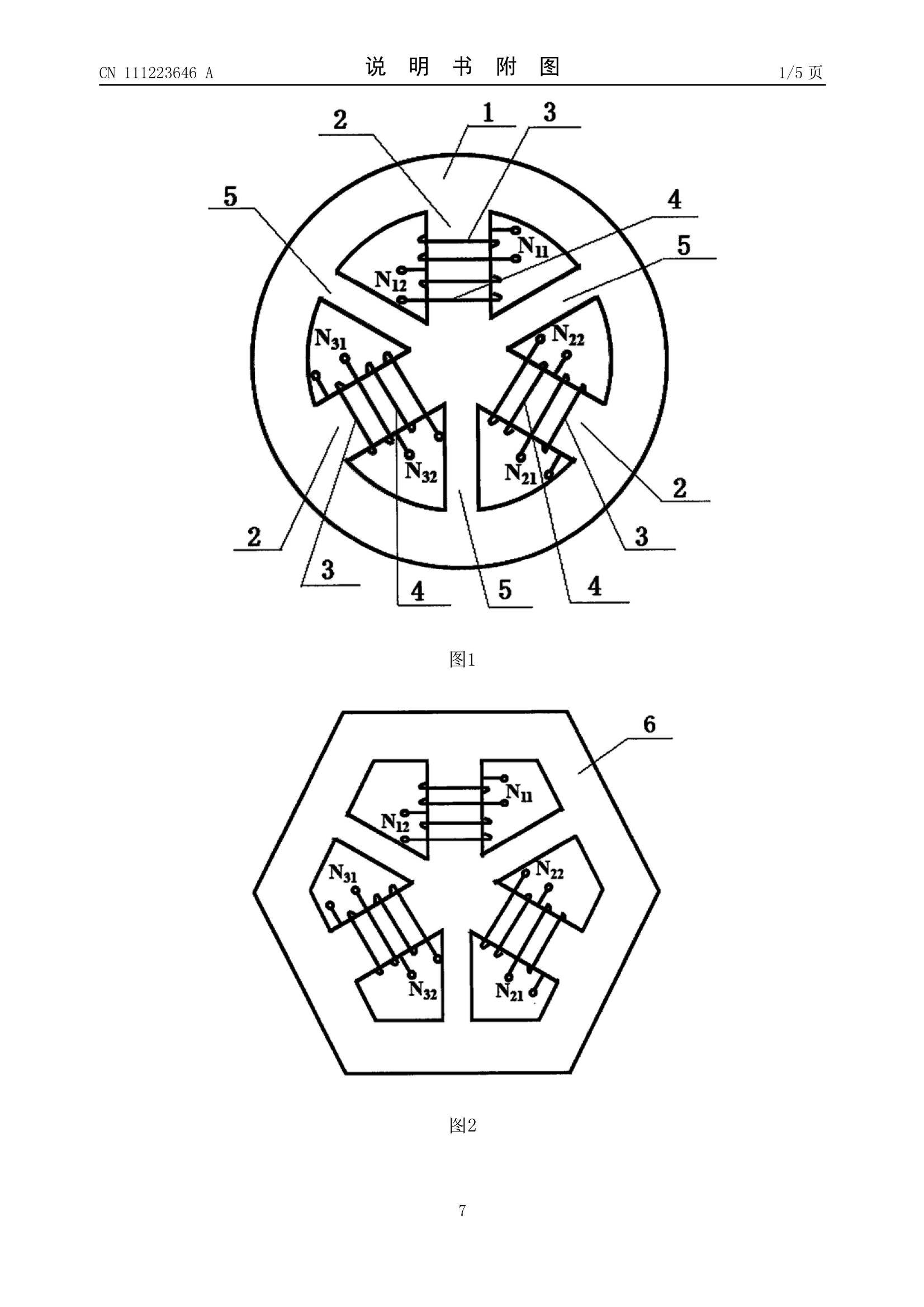

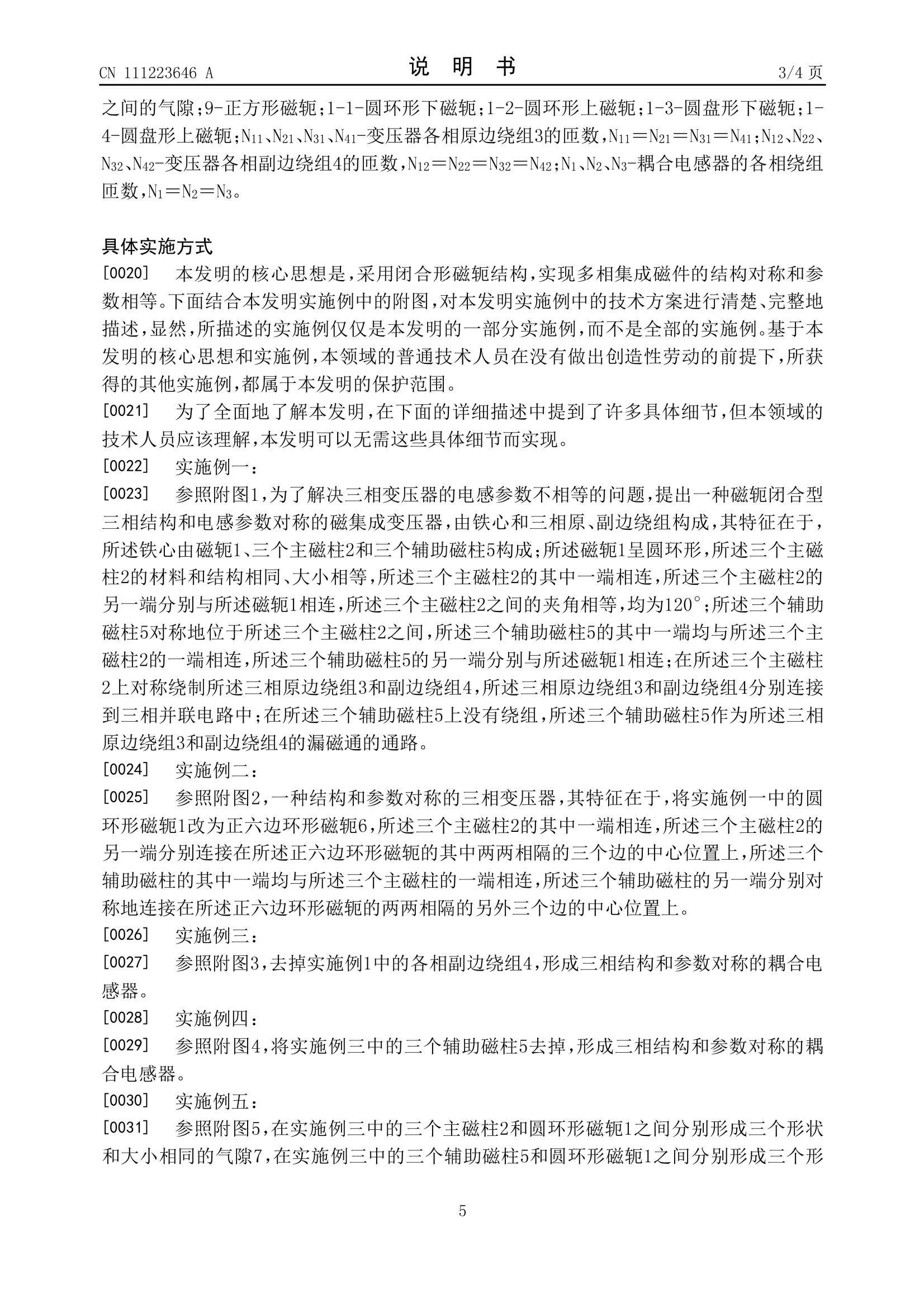

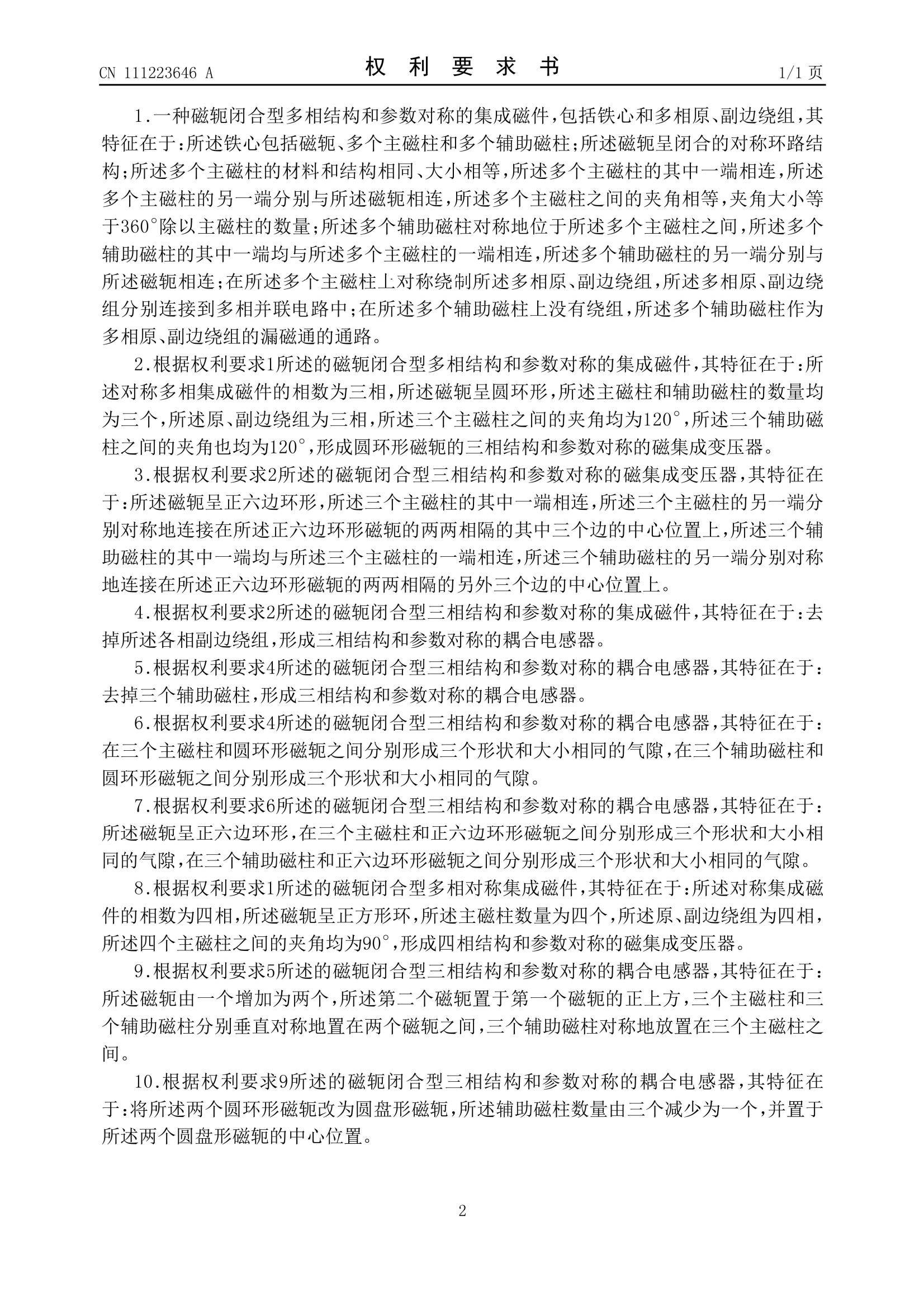

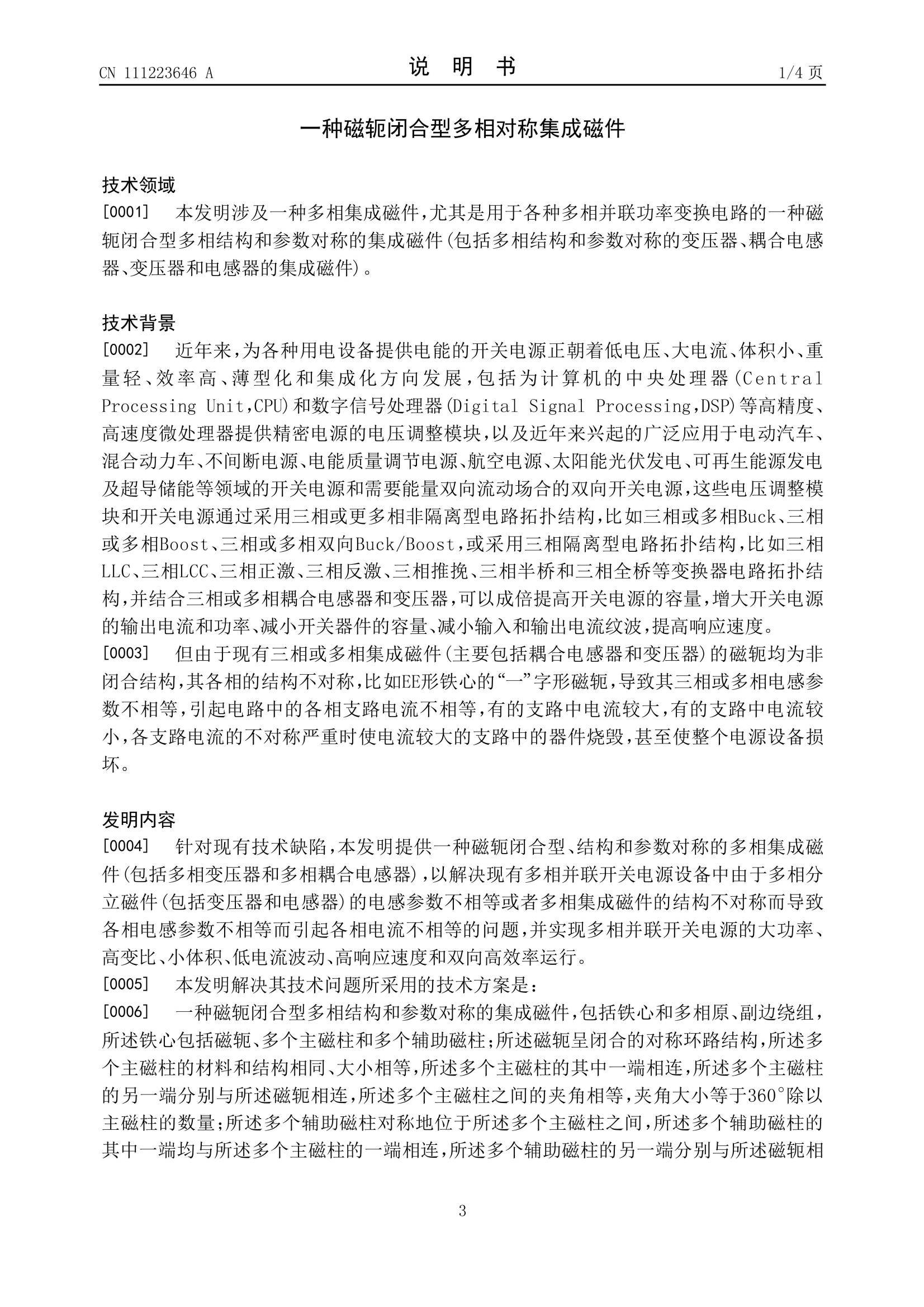

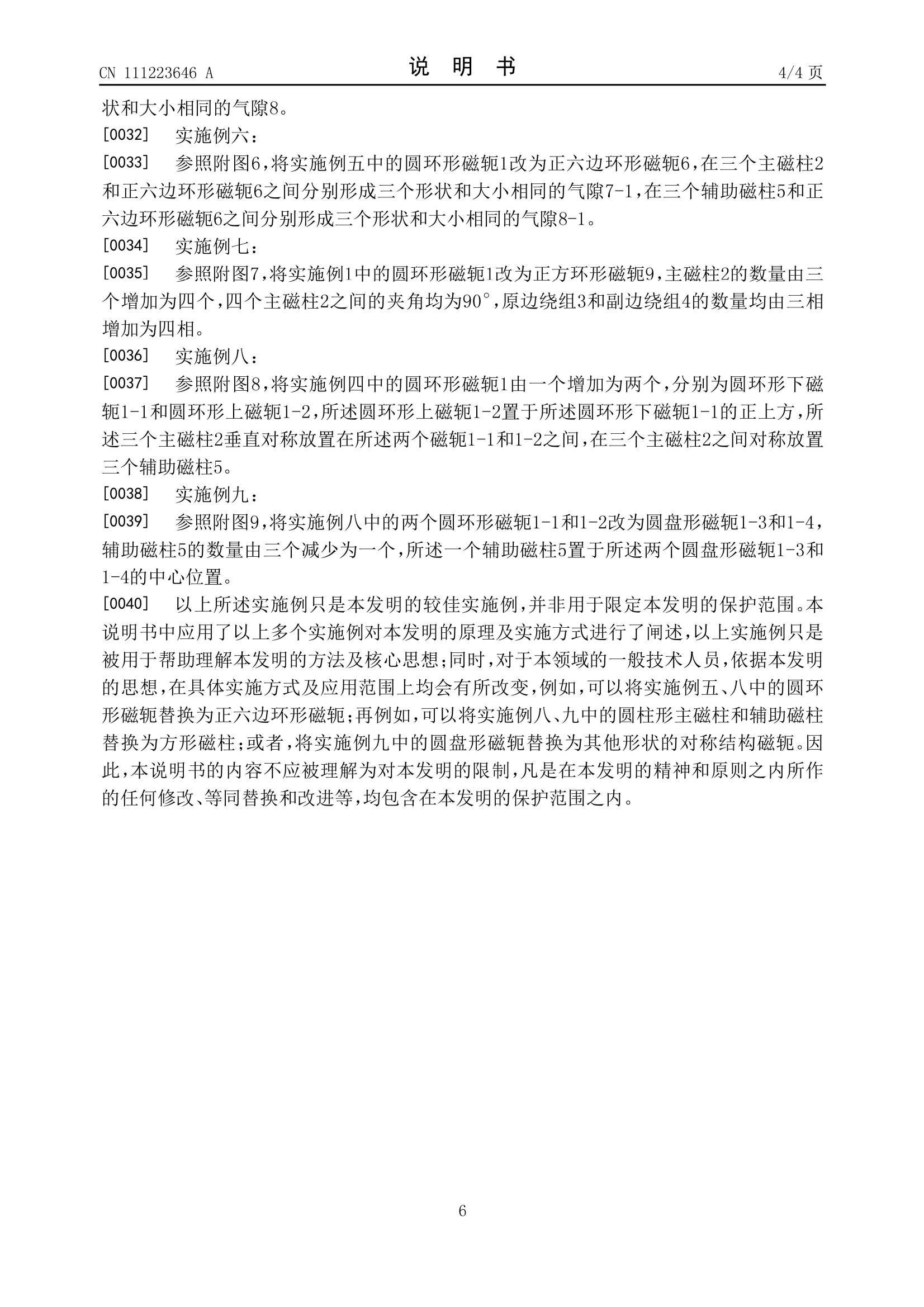

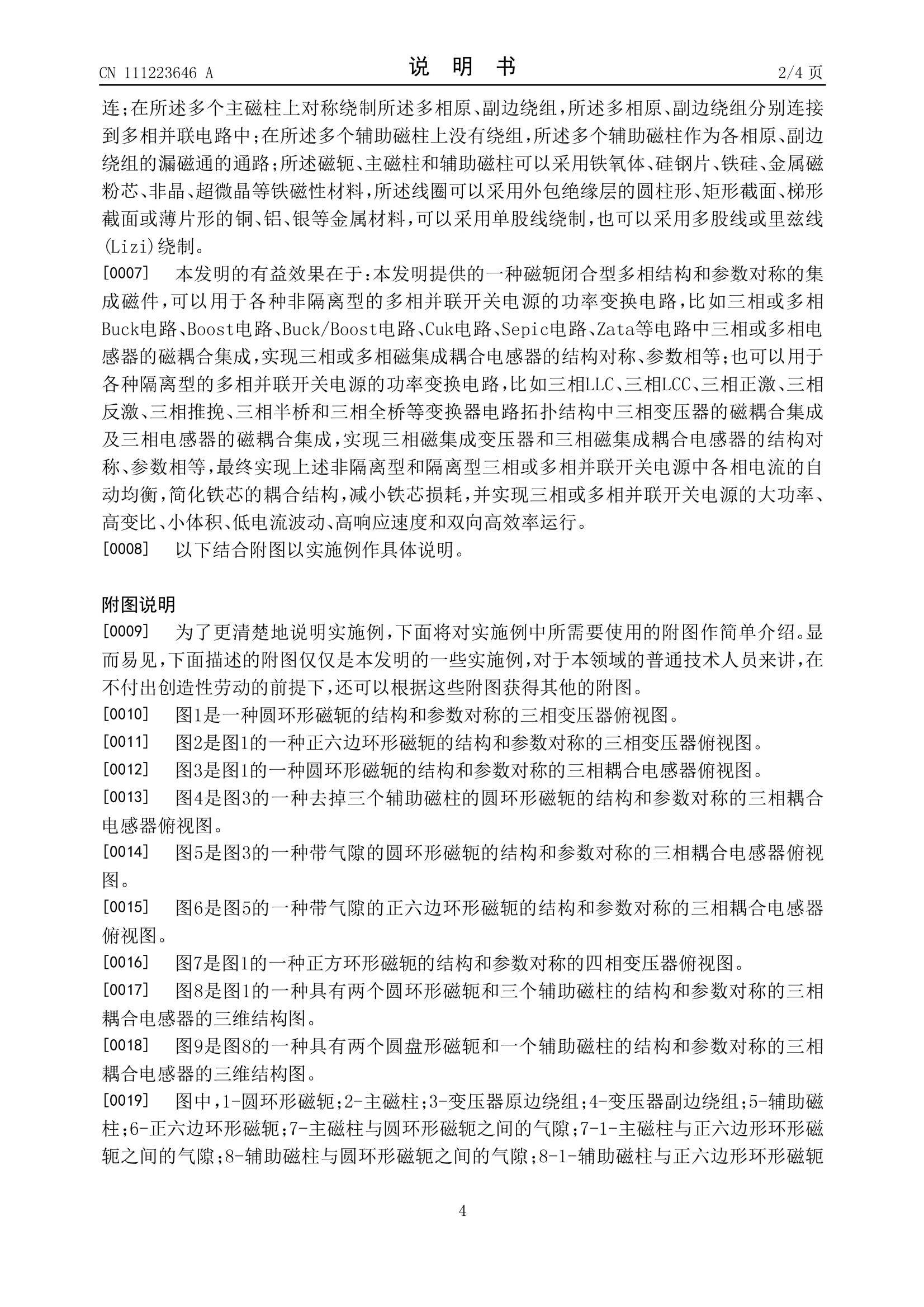

本发明提供一种磁轭闭合型多相结构和参数对称的集成磁件,涉及电力电子应用技术领域。包括铁心和多相原、副边绕组:所述铁心包括磁轭、多个主磁柱和辅助磁柱,所述磁轭呈闭合的对称环路结构，所述多个主磁柱的一端相连，所述多个主磁柱的另一端分别与所述磁轭相连，所述多个主磁柱之间的夹角相等,所述多个辅助磁柱对称地位于所述多个主磁柱之间,在所述多个主磁柱上对称地绕制所述多相原、副边绕组。本发明的有益效果是:用于各种非隔离型和隔离型多相并联开关电源的功率变换电路中多相电感器和变压器的磁耦合集成,实现多相磁集成电感器和变压器的结构对称、参数相等,实现多相并联开关电源的大功率输出和各相电流的自动均衡。

应用领域

磁性元器件

团队介绍

杨玉岗
