一种低绕组匝比高电压变比电流控制型柔性变压器和LLC谐振变换器
发布时间：2024-09-29
浏览次数：608 次
成果介绍

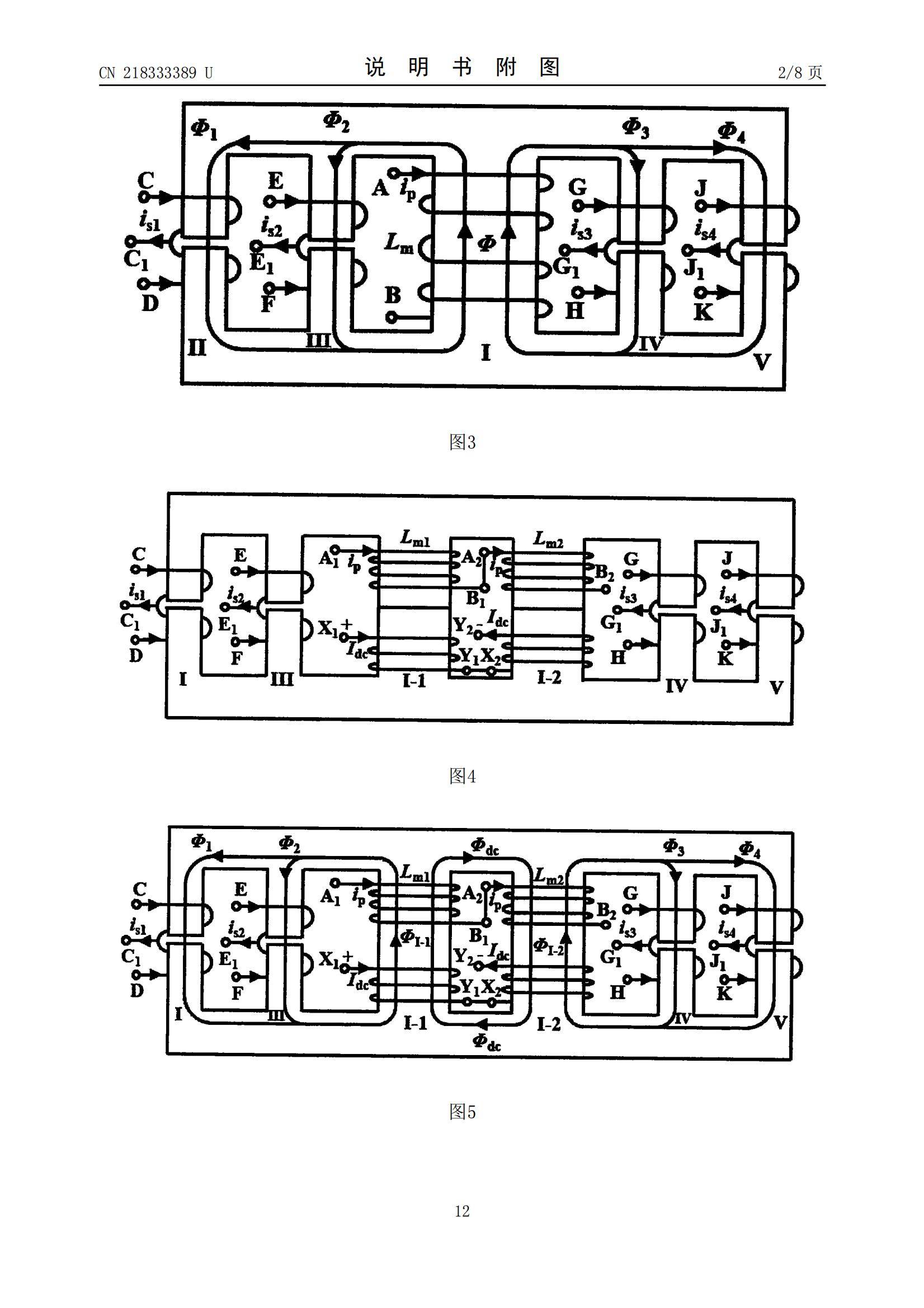

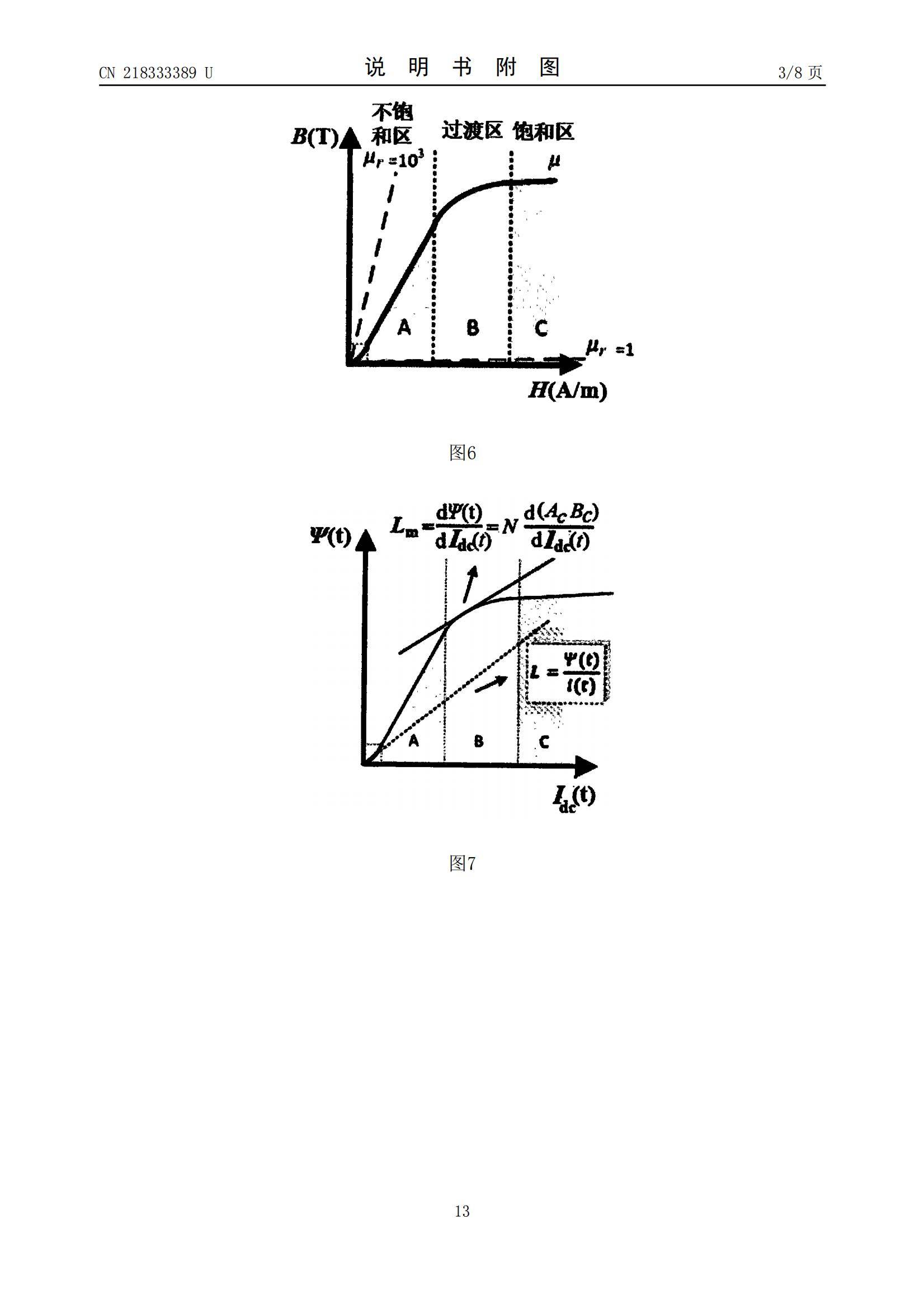

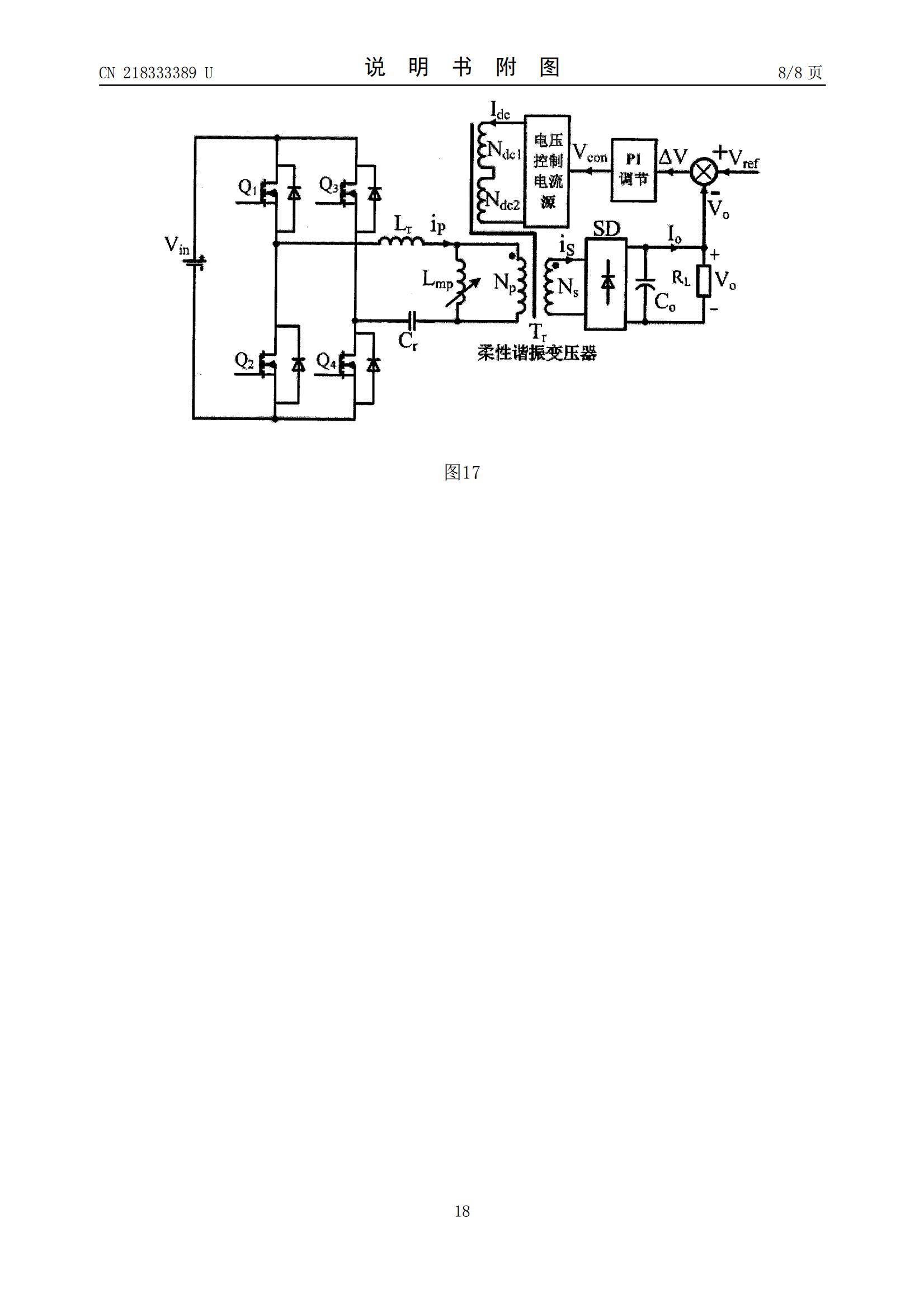

一种低绕组匝比高电压变比电流控制型柔性变压器和LLC谐振变换器,包括两个“梳子”形铁芯、一个原边绕组和四个副边绕组:“梳子”形铁芯包括一个大截面积中柱、四个小截面积侧柱和一个磁轭,所述中柱的截面积等于四个侧柱截面积之和;在双“梳子”形铁芯的侧柱上都有气隙:原边绕组绕在中柱上，四个副边绕组分别绕在四个侧柱上。本专利不但以最少的绕组匝数实现变压器的高电压变比,而且可以控制变压器铁芯的磁饱和程度,调节变压器的励磁电感值;其成果用于大数据中心供电系统、电动汽车充电桩等的LLC谐振变换器,实现变换器的高电压增益及输入电压、输出电压和负载的超宽变化范围调节。
应用领域
磁性元器件
团队介绍
杨玉岗、杨若桐
成果图片
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
