一种交错并联磁集成双向全桥LLC谐振变换器
发布时间：2024-09-29
浏览次数：665 次
成果介绍

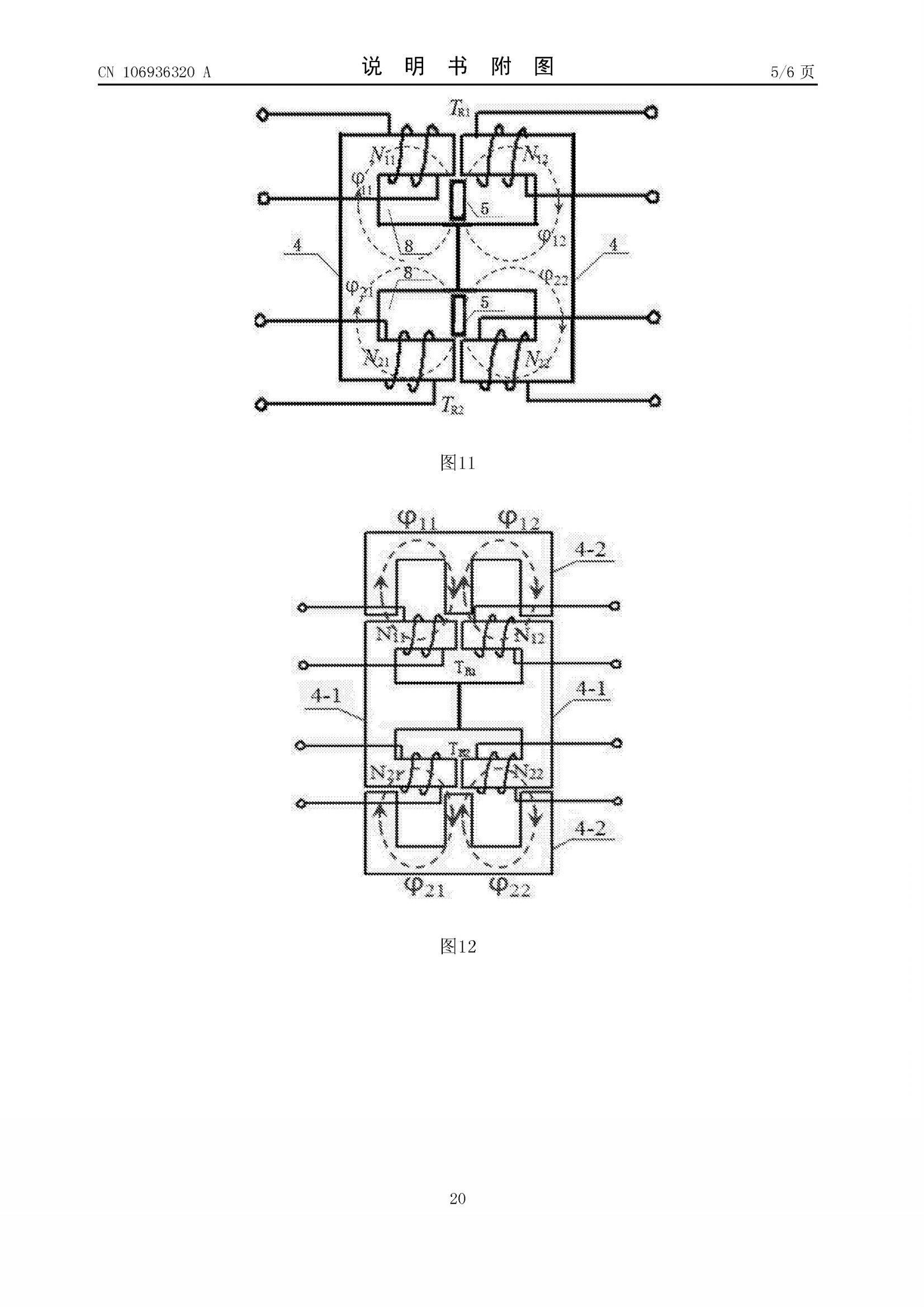

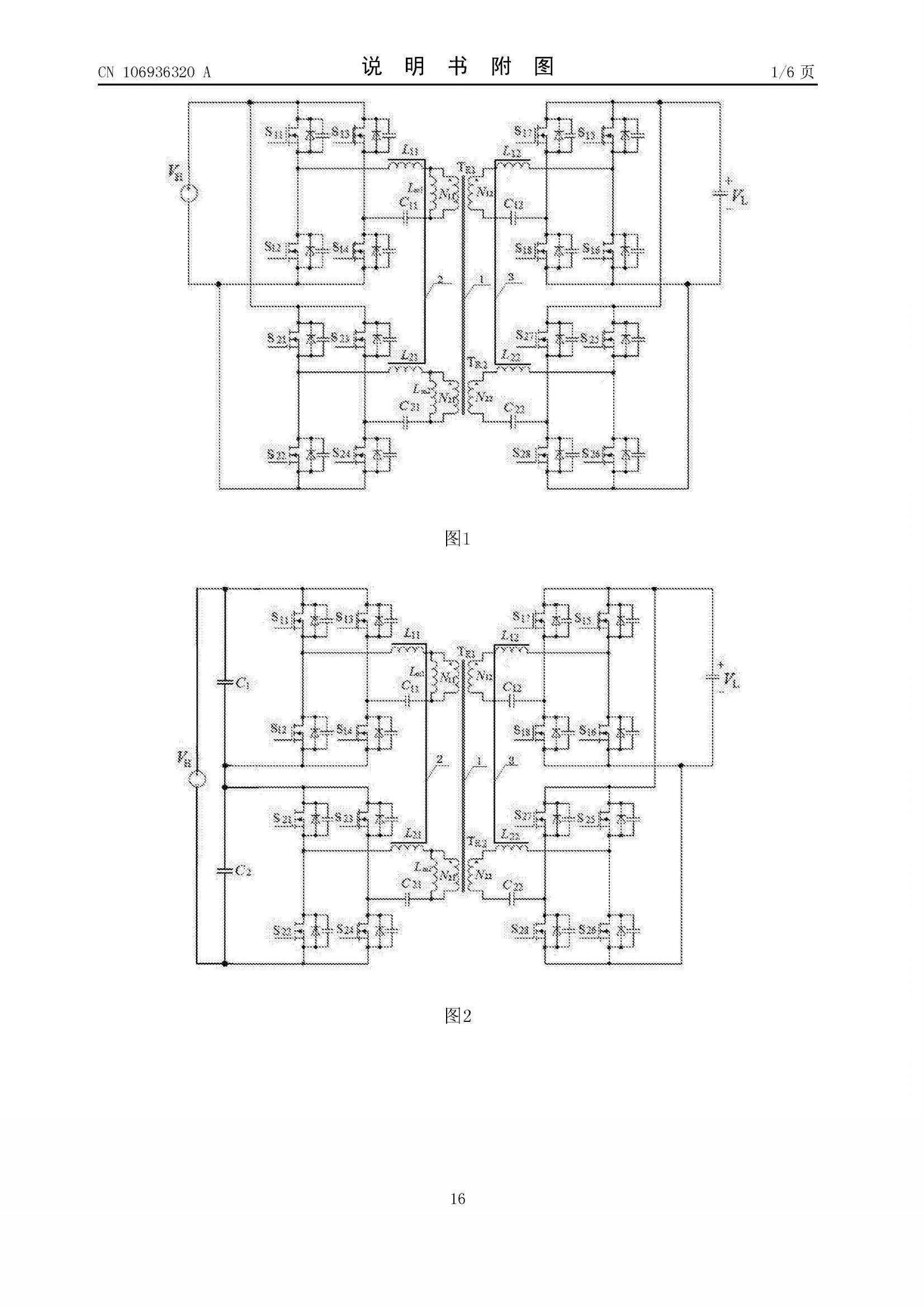

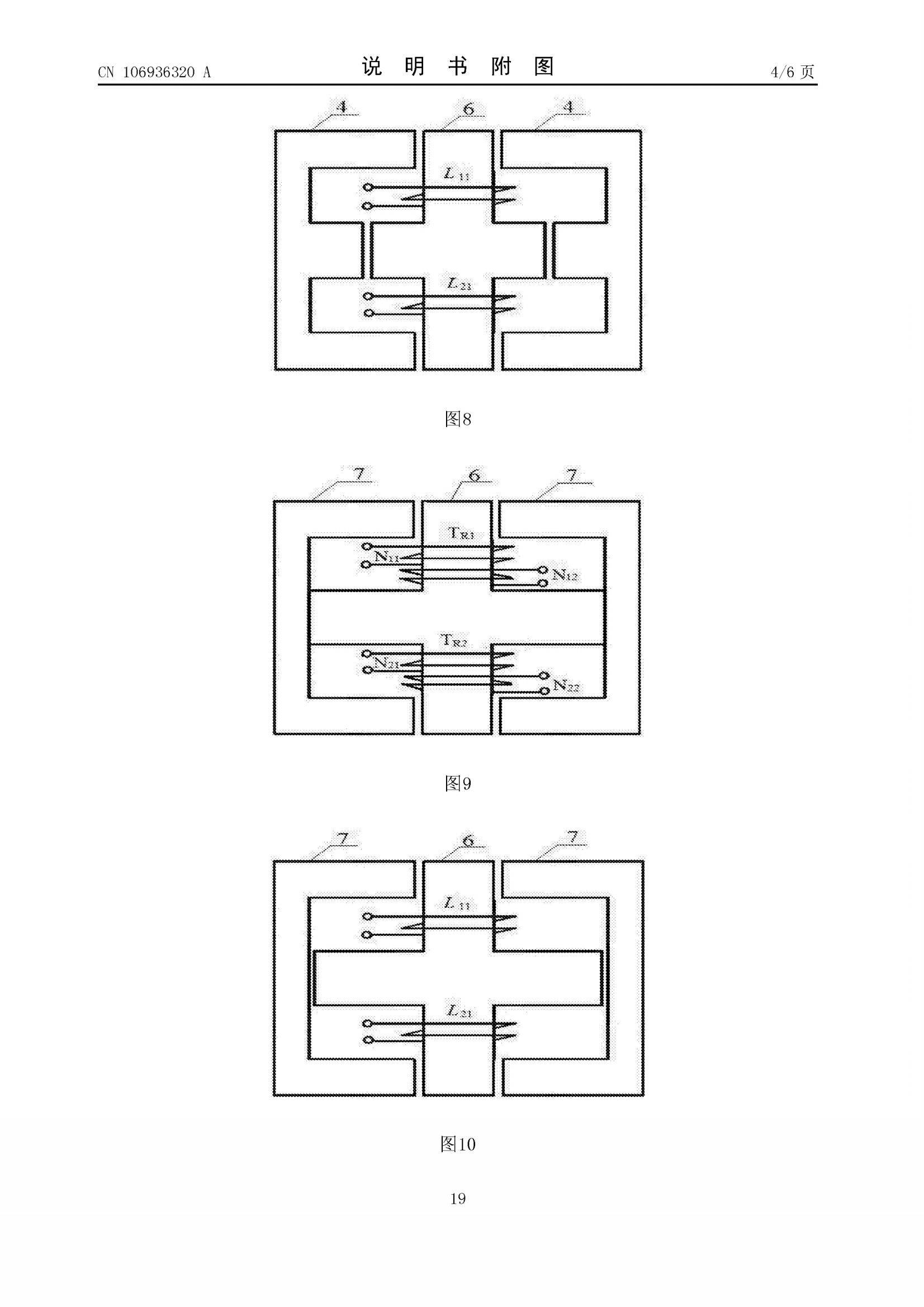

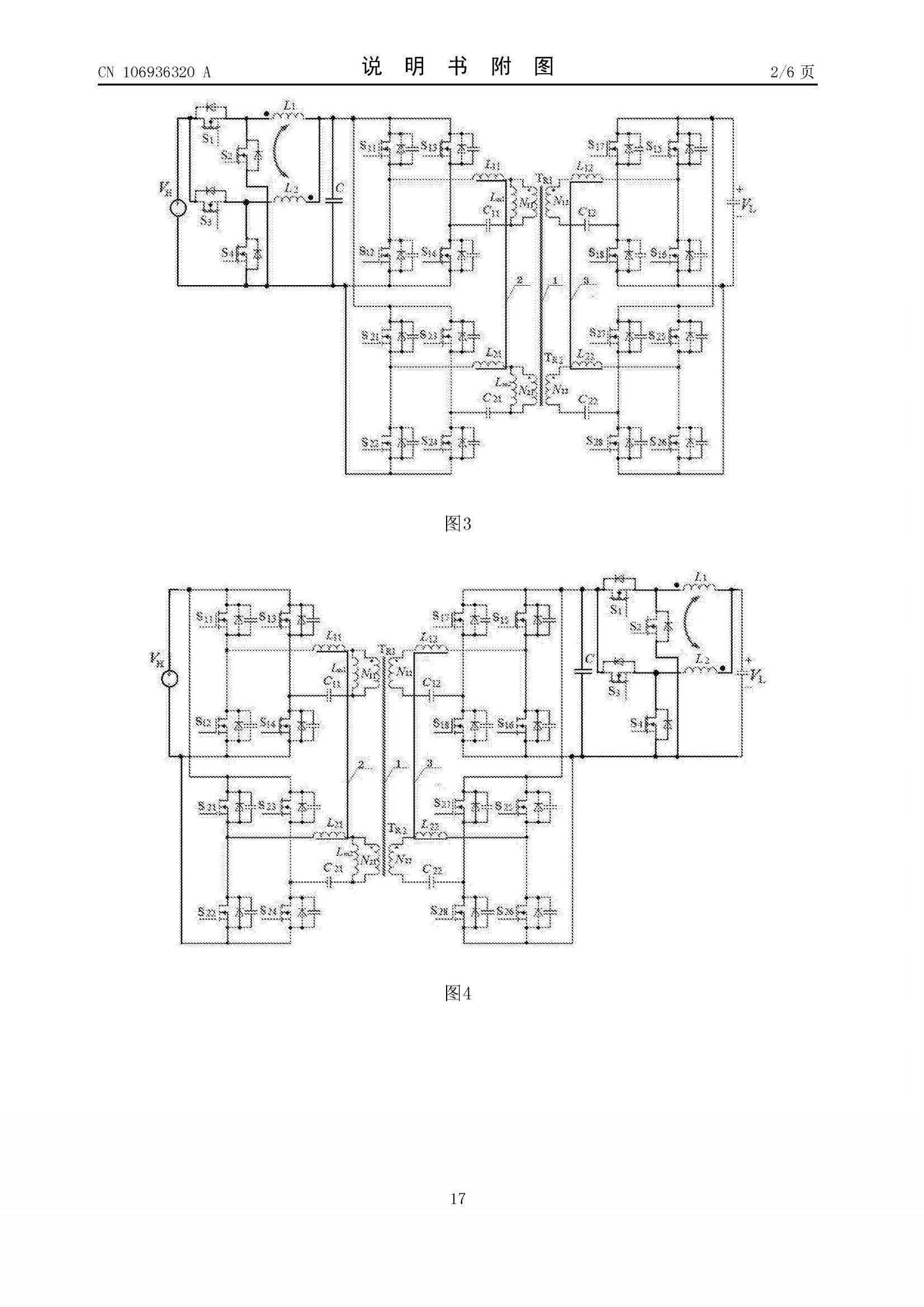

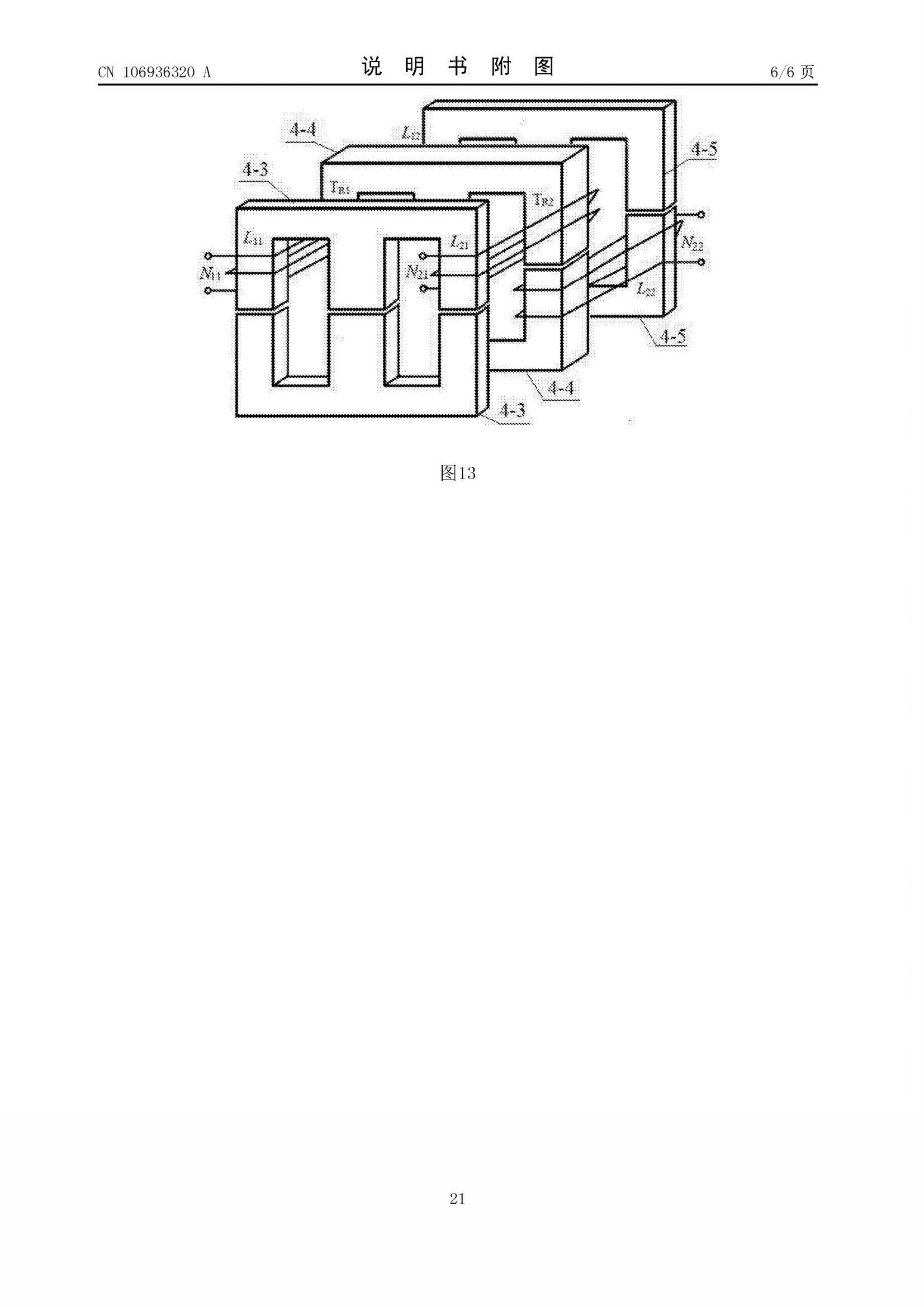

本发明提供一种交错并联磁集成双向全桥LLC谐振变换器,涉及电力电子应用技术领域。包括两路交错并联的双向全桥LLC谐振变换器:第一路双向全桥11C谐振变换器包括第一原边电路、第一副边电路和谐振变压器及其磁电感:第二路双向全桥LLC谐振变换器包括第二原边电路、第二副边电路和谐振变压器及其励磁电感:每路双向全桥LLC谐振变换器的原边电路和副边电路均采用全桥式LLC谐振电路，用于实现能量的双向流通:两路交错并联的双向全桥LLC谐振变换器中的两个谐振变压器及其励磁电感和四个谐振电感采用集成磁件实现磁集成。本发明能实现电能的大功率、高变比、小体积和双向高效率运行。
应用领域
磁性元器件
团队介绍
杨玉岗
成果图片
成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
