用于PWM逆变器输出端的无源滤波器
发布时间：2024-09-29
浏览次数：689 次
成果介绍

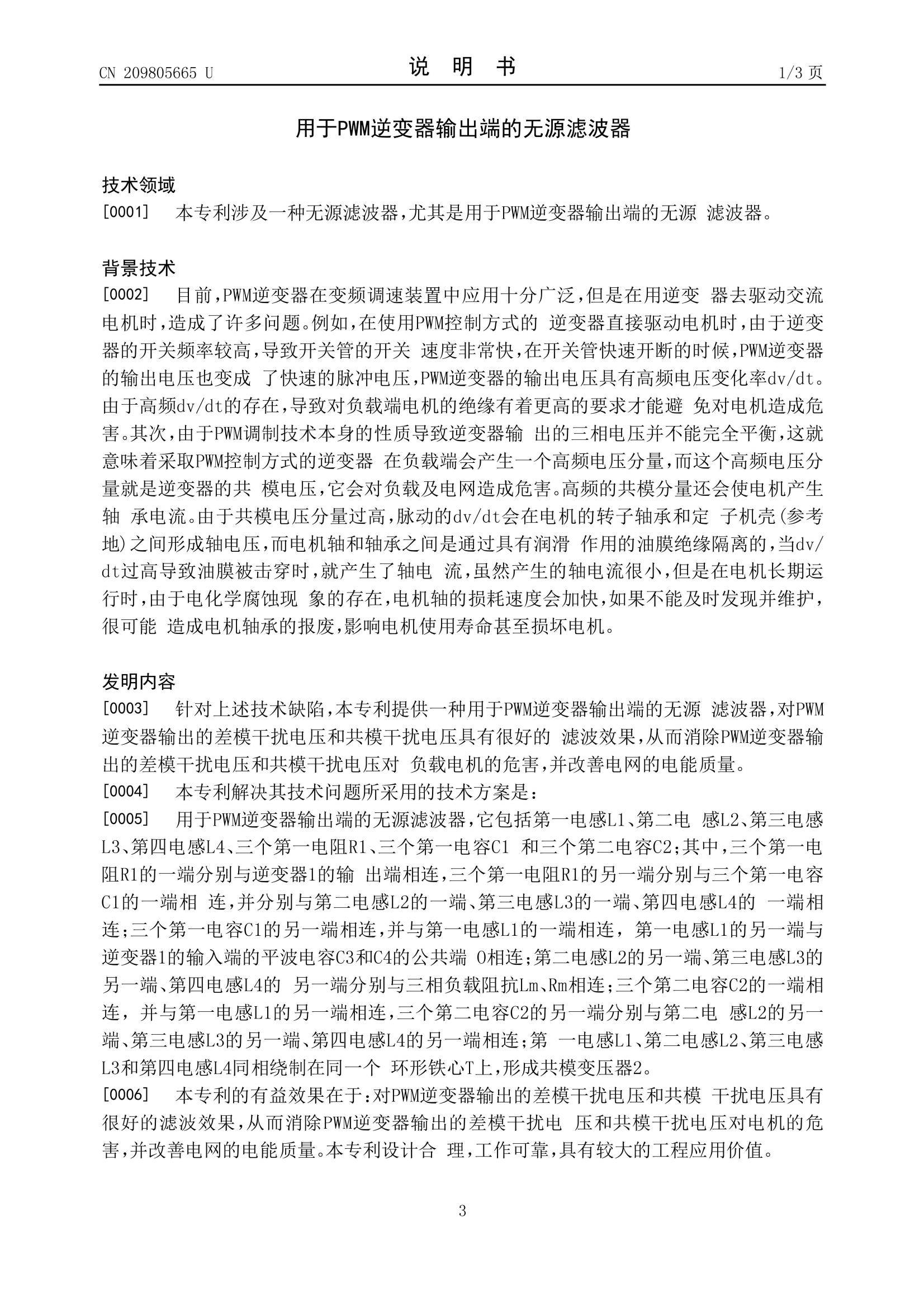

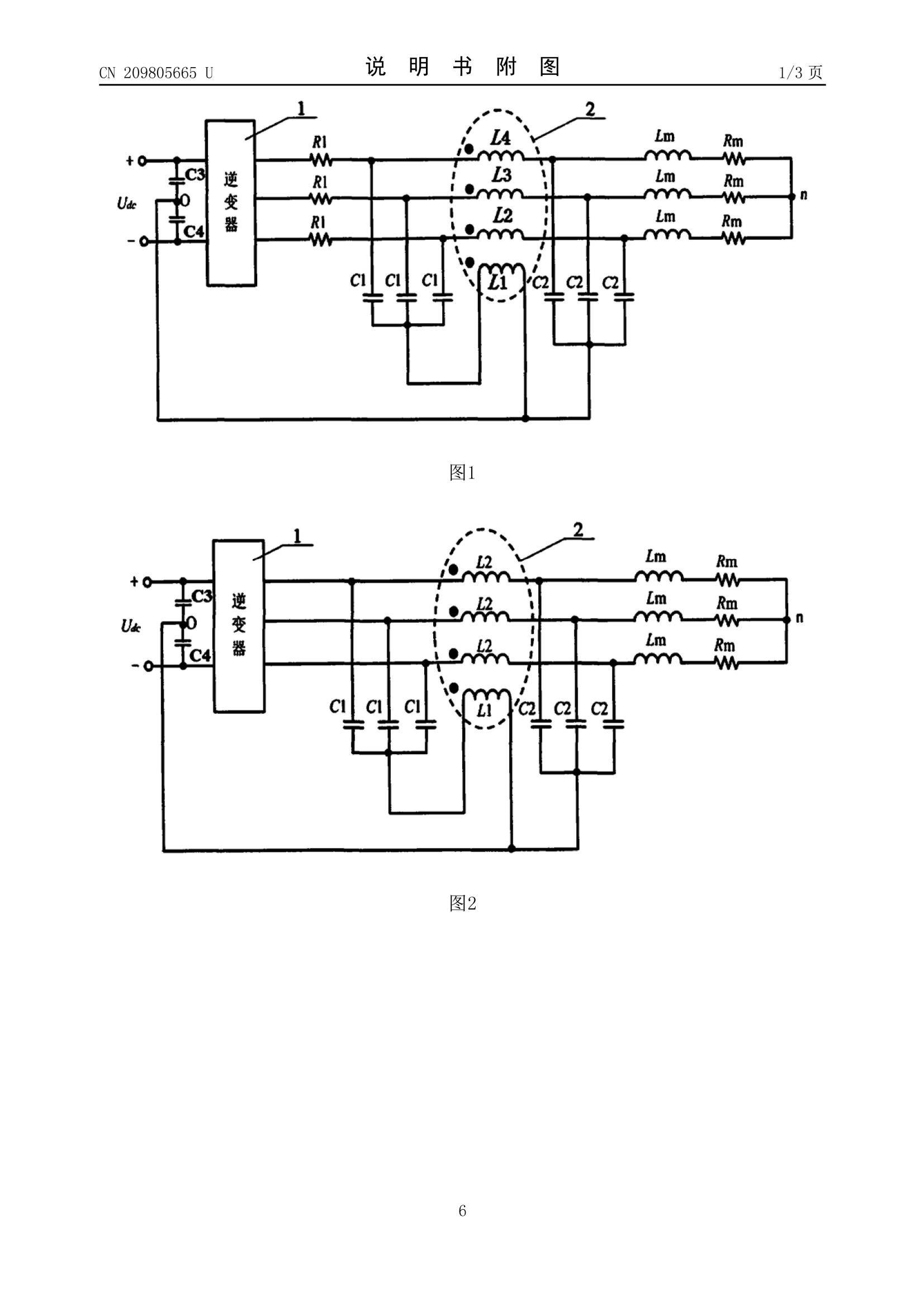

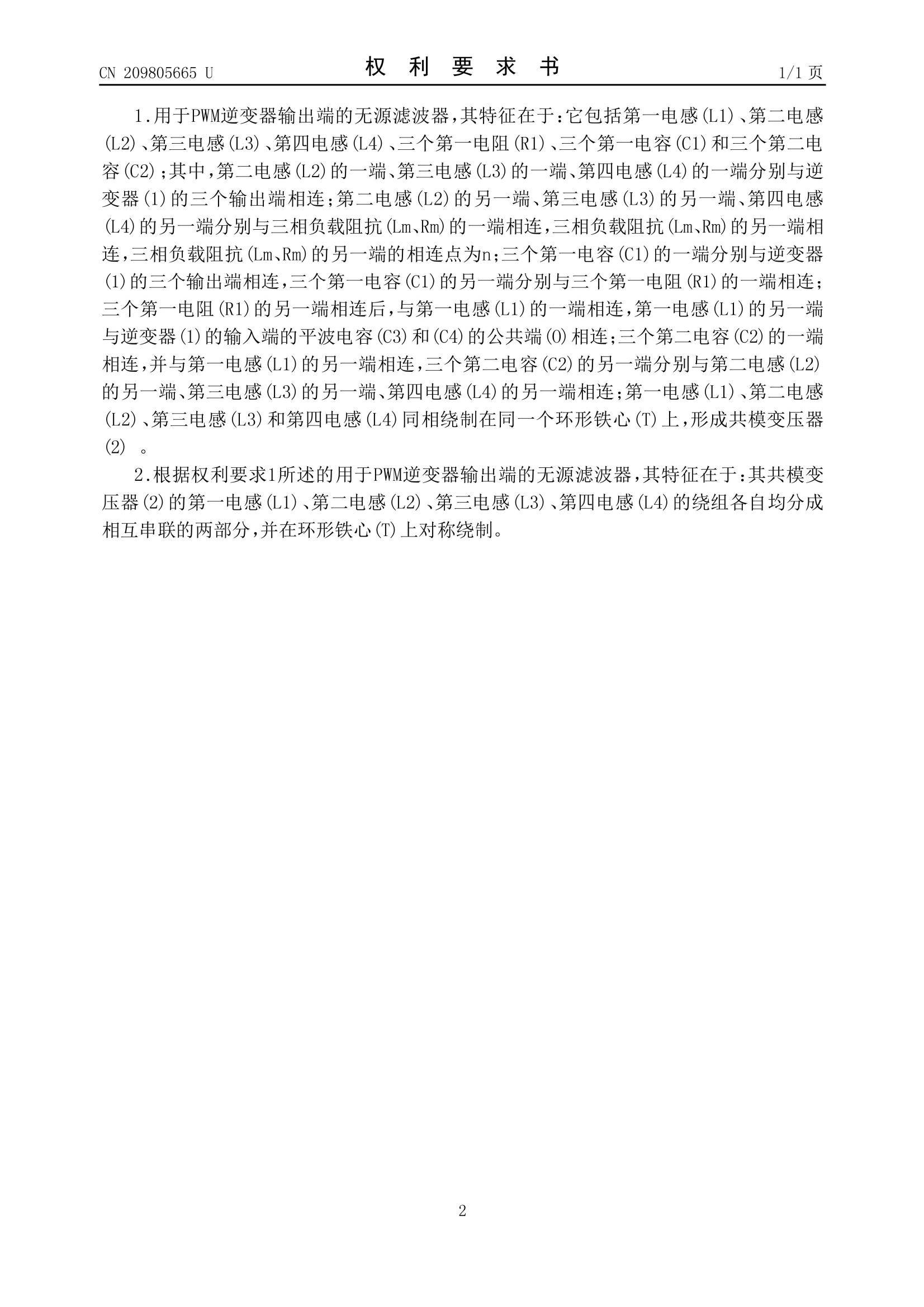

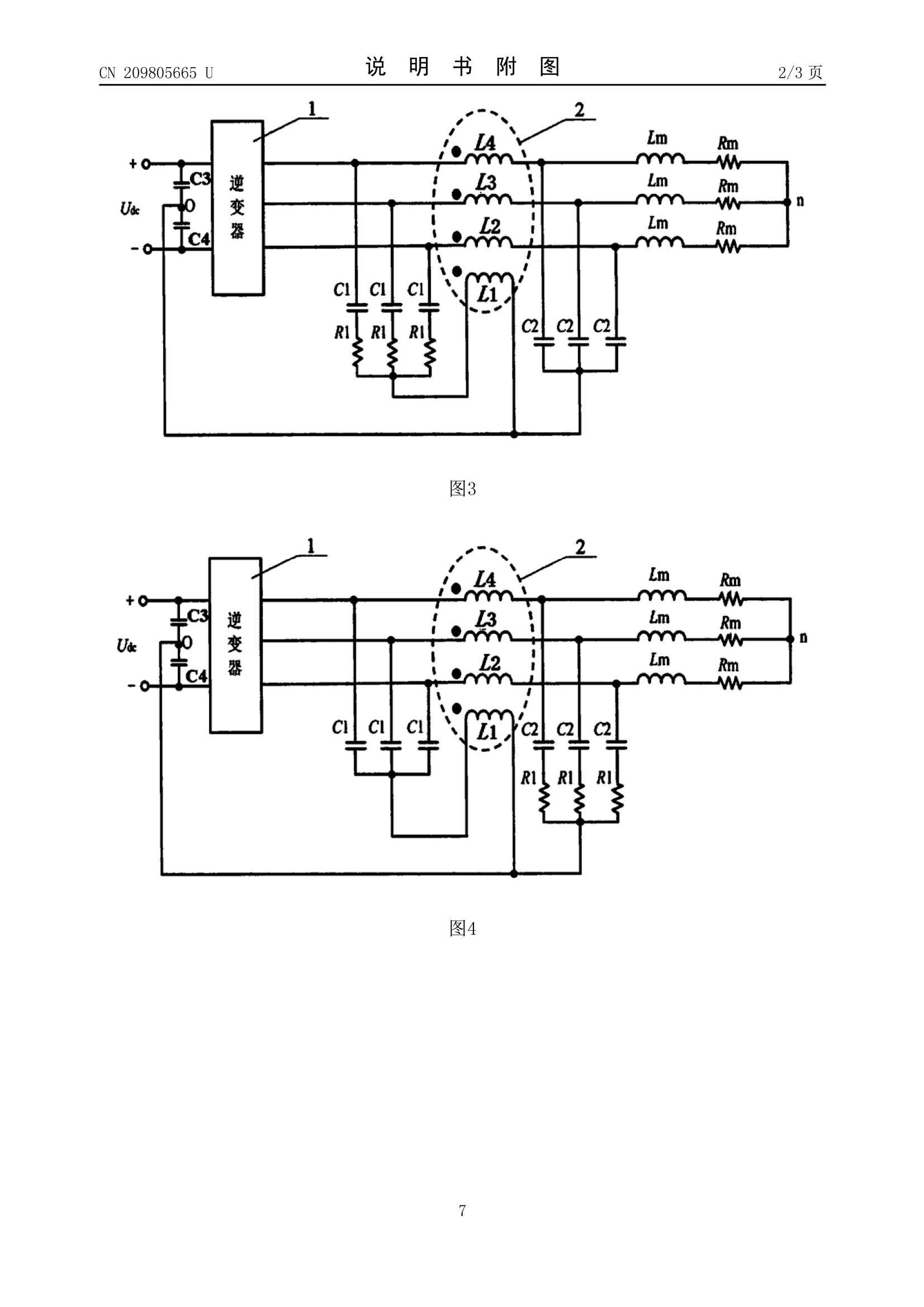

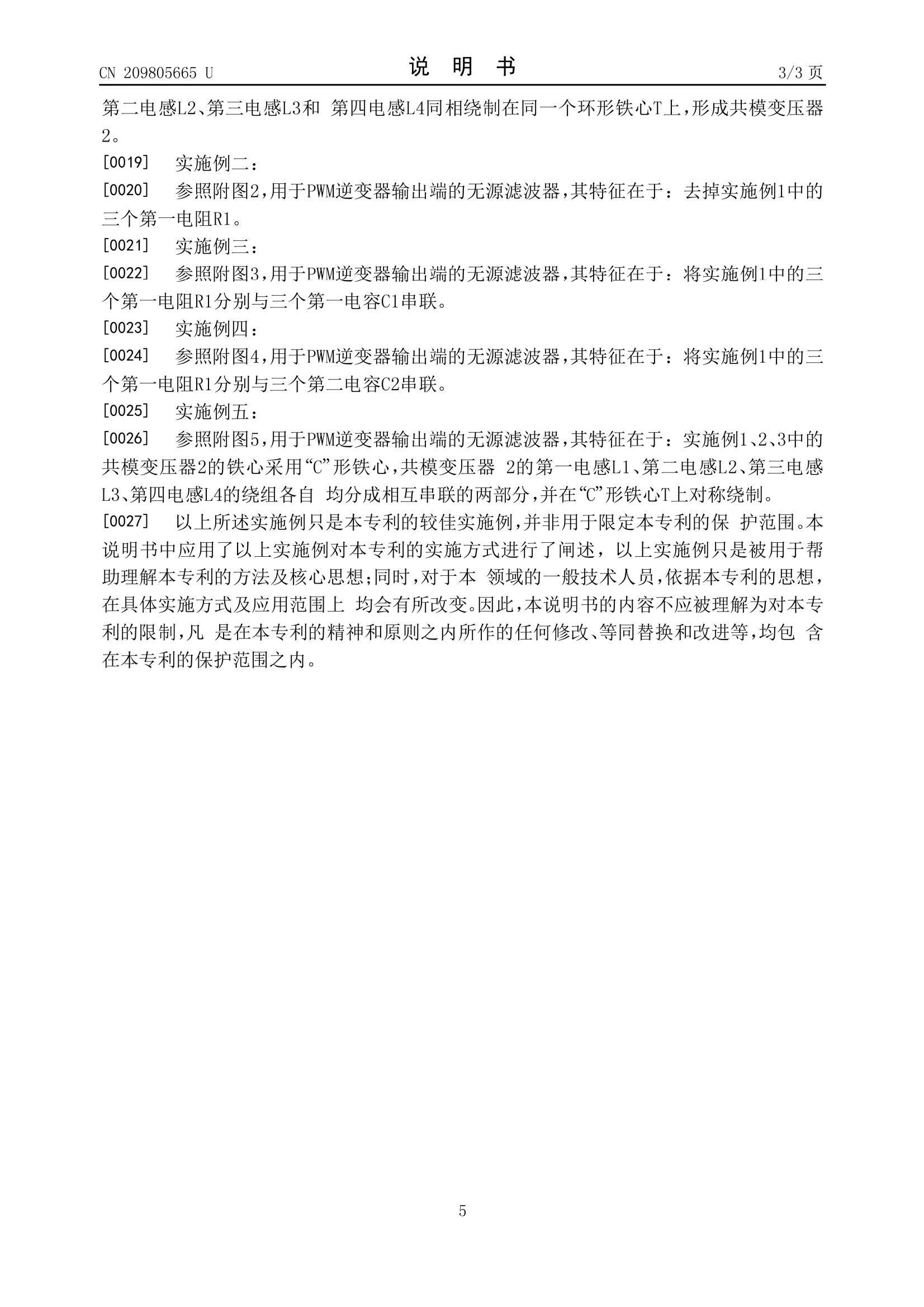

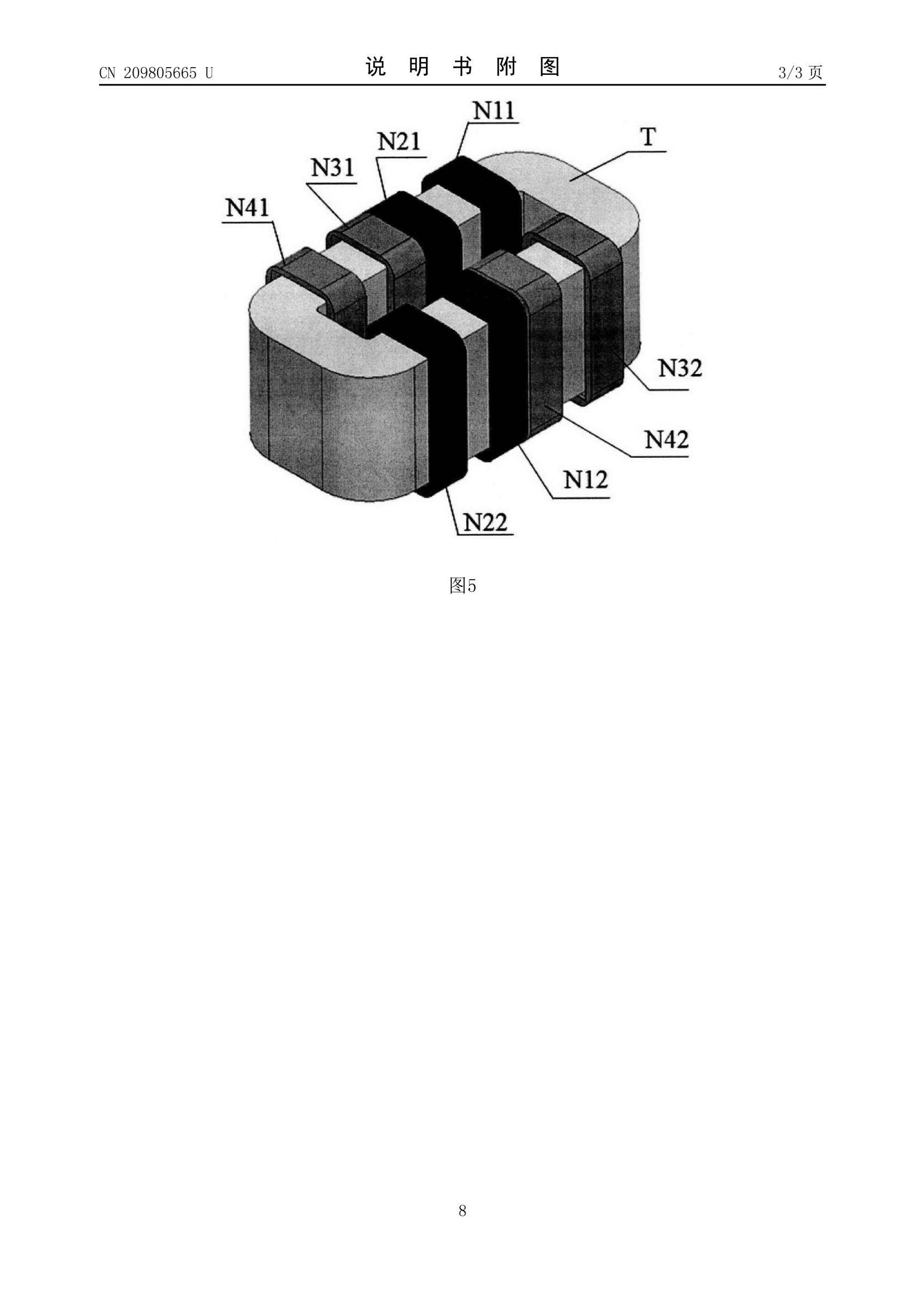

本实用新型提供一种用于PWM逆变器输出端的无源滤波器,涉及电力电子应用技术领域。包括第一电感、第二电感、第三电感、第四电感、三个第一电阻、三个第一电容和三个第二电容;其中第一电感、第二电感、第三电感和第四电感同相绕制在同一个环形铁心上,形成共模变压器:为了解决普通绕线方式下共模变压器各个绕组之间的耦合系数不平衡的问题,共模变压器的四个电感的绕组各自均分成相互串联的两部分，并在环形铁心上对称绕制。本实用新型的有益效果是:对PWM逆变器输出的差模干扰电压和共模干扰电压具有很好的滤波效果，从而消除PWM逆变器输出的差模干扰电压和共模干扰电压对电机的危害,并改善电网的电能质量。
应用领域
磁性元器件
团队介绍
杨玉岗、王磊、孙鹤鸣
成果图片
成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
