一种多相磁集成藕合电感器 发明
发布时间：2024-09-29
浏览次数：678 次
成果介绍

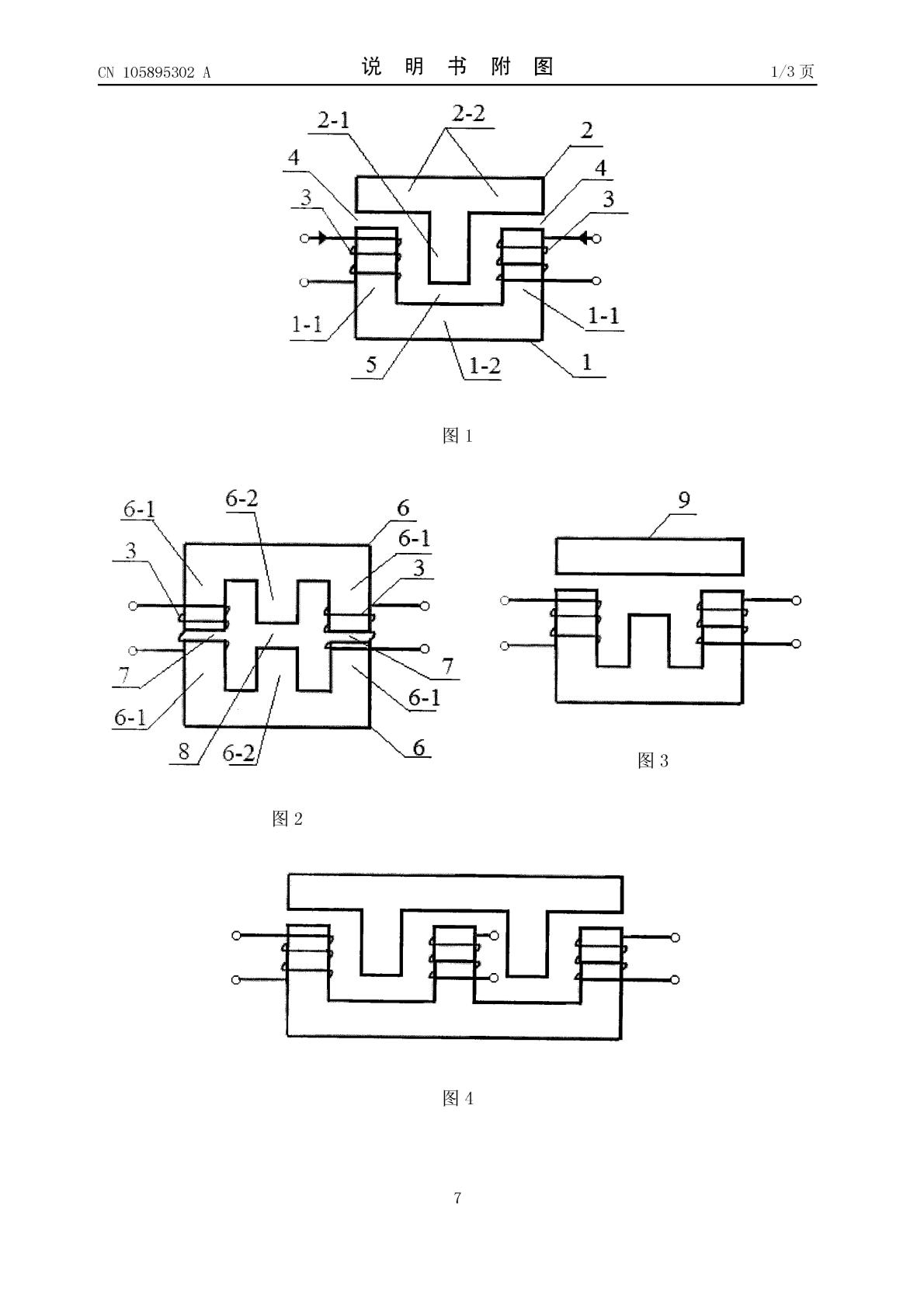

种多相磁集成耦合电感器,由“!”字形铁芯、“T”字形铁芯和线圈组成:将所述“T”字形铁芯的磁柱置于所述“!”字形铁芯的磁柱之间;在所述“T”字形铁芯的磁轭与所述“!”字形铁芯的各个磁柱之间形成一组气隙,在所述“字形铁芯的磁轭与所述“T”字形铁芯的各个磁柱之间形成另一组气隙:在所述“!”字形铁芯的各个磁柱上绕制所述各相线圈。本发明的有益效果是:用于交错并联开关电源中各相电感器的耦合集成，可以提高各相电感参数的对称度,简化铁芯的耦合结构,减小线圈长度,节约铜材,减小线圈的铜损耗,降低电源的输出电流和电压纹波，减小电源的输出滤波电容,提高电源的效率和动态响应速度。
应用领域
磁性元器件
团队介绍
杨玉岗、卢进
成果图片
成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
