高变比 LLC 谐振变换器中 “十”字型低匝比平面变压器设计
发布时间：2024-09-26
浏览次数：642 次
成果介绍
面向未来大数据中心第三代和绿色化供电系统提出
了高变比 LLC 谐振变换器，为了解决高变比 LLC 谐振变换
器的变压器绕组匝数过多、绕组结构复杂这一技术瓶颈背
后的核心科学问题，本文提出一种“十”字型低匝比平面
变压器，用于高变比 LLC 谐振变换器，变压器原、副边绕
组总匝数为 16 匝，远小于传统变压器的 40 匝，铁芯端盖
和底盘为“十”字型结构，节省磁性材料，绕组采用 PCB
板双面敷铜，减少变压器的体积。对平面变压器进行参数
设计，采用ANSYS软件对平面变压器进行磁场仿真，搭建
380V 输入、12V/1kW 输出的实验样机，从仿真和实验两方
面验证了磁集成变压器方案的合理性和有效性。
关键词：高变比 LLC 谐振变换器；“十”字型；低匝比平
面变压器
了高变比 LLC 谐振变换器，为了解决高变比 LLC 谐振变换
器的变压器绕组匝数过多、绕组结构复杂这一技术瓶颈背
后的核心科学问题，本文提出一种“十”字型低匝比平面
变压器，用于高变比 LLC 谐振变换器，变压器原、副边绕
组总匝数为 16 匝，远小于传统变压器的 40 匝，铁芯端盖
和底盘为“十”字型结构，节省磁性材料，绕组采用 PCB
板双面敷铜，减少变压器的体积。对平面变压器进行参数
设计，采用ANSYS软件对平面变压器进行磁场仿真，搭建
380V 输入、12V/1kW 输出的实验样机，从仿真和实验两方
面验证了磁集成变压器方案的合理性和有效性。
关键词：高变比 LLC 谐振变换器；“十”字型；低匝比平
面变压器
应用领域
磁性元器件
团队介绍
郝志梅，杨玉岗，李海潮,王仕贤
成果图片

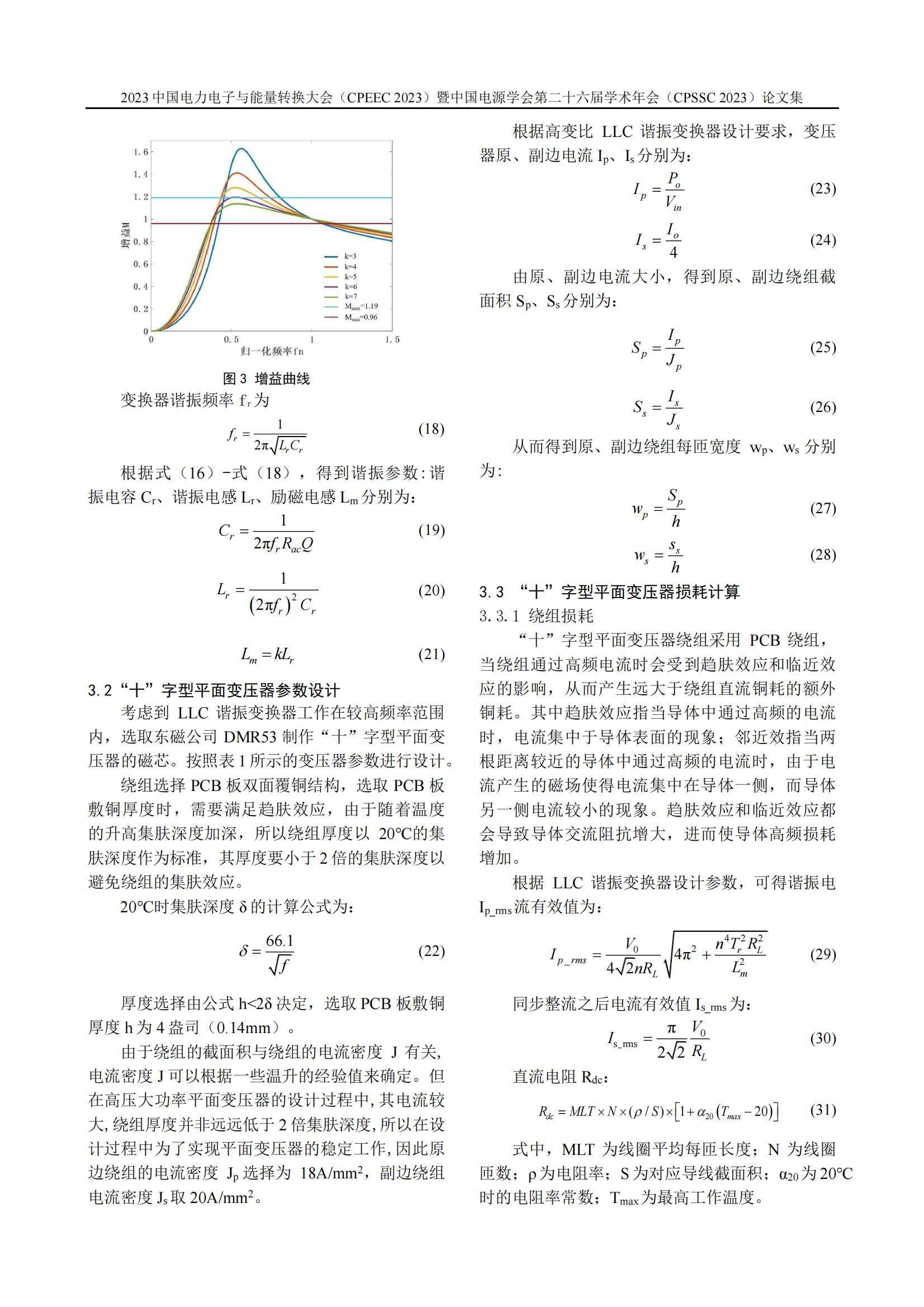

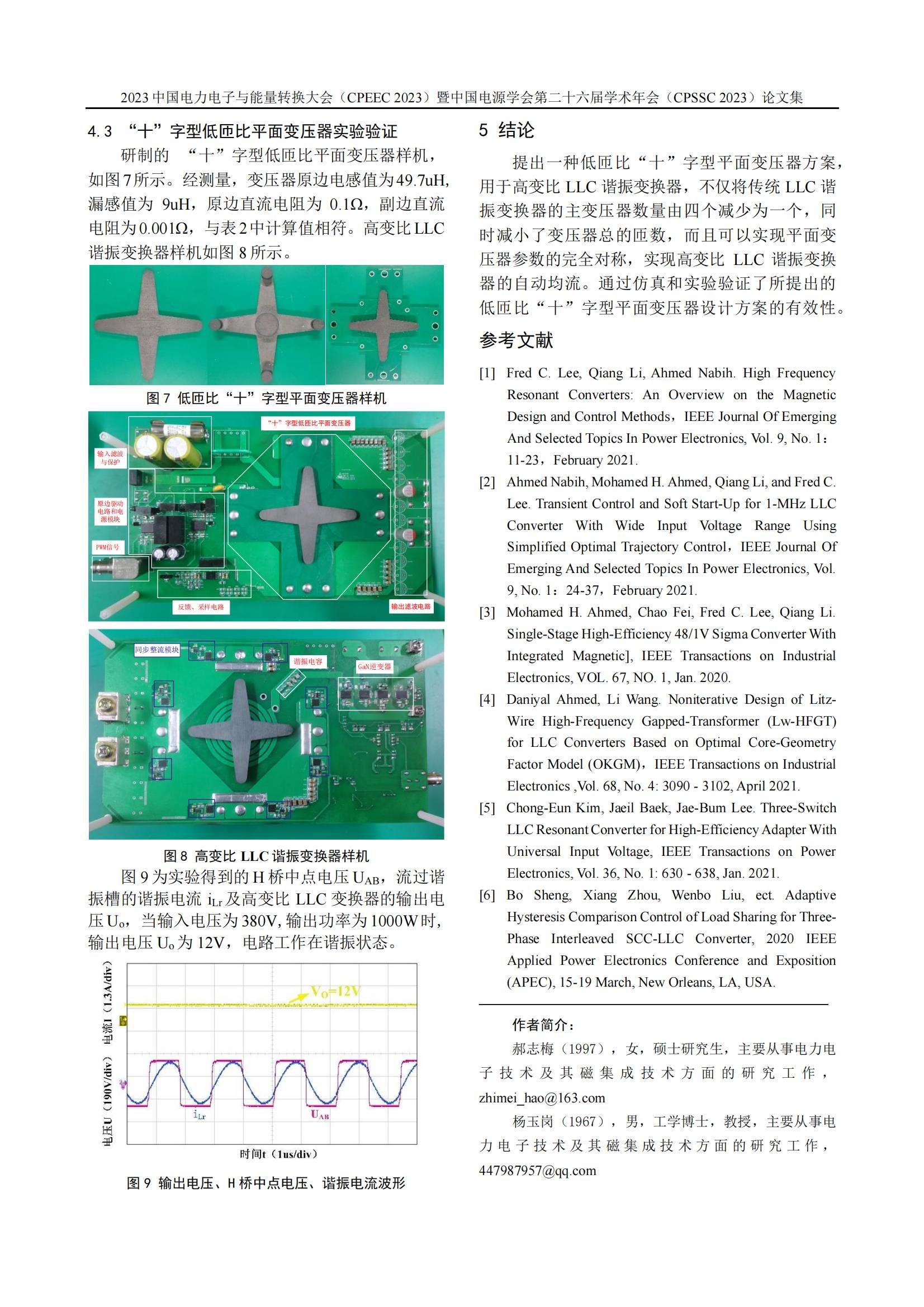

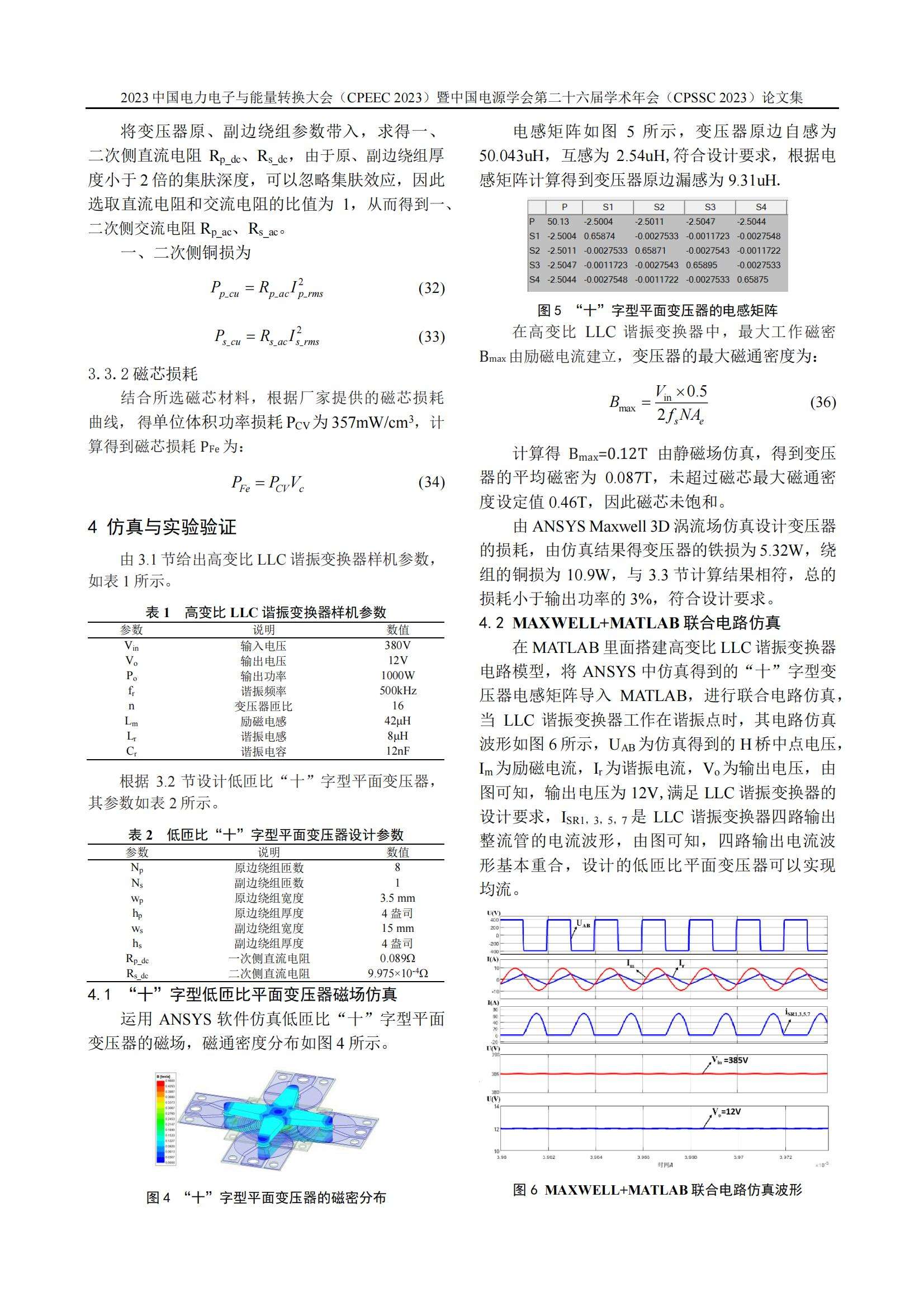

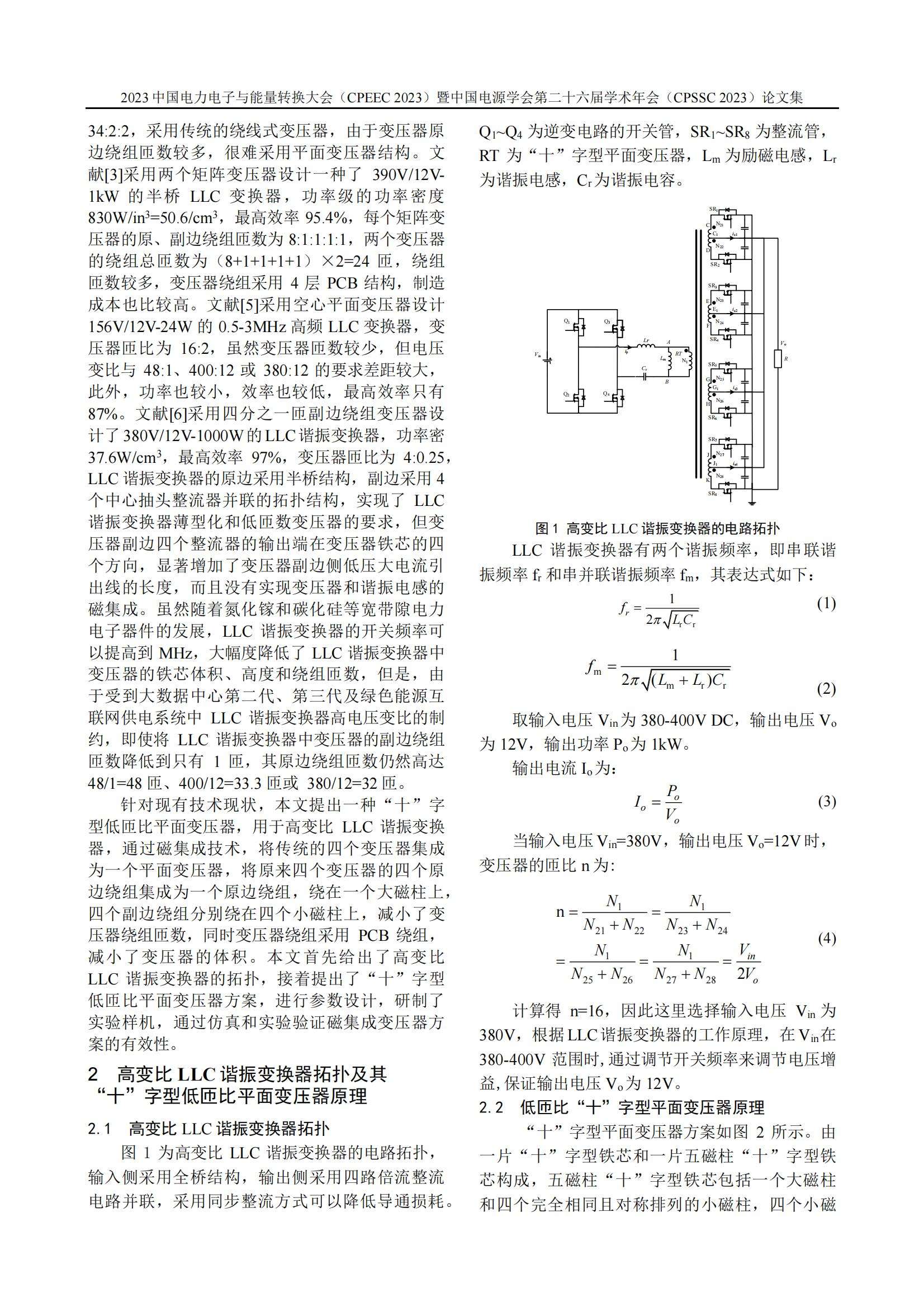

成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
