基于低匝数高电压变比平面变压器和集成 磁件的高电压变比LLC谐振变换器
发布时间：2024-09-26
浏览次数：630 次
成果介绍

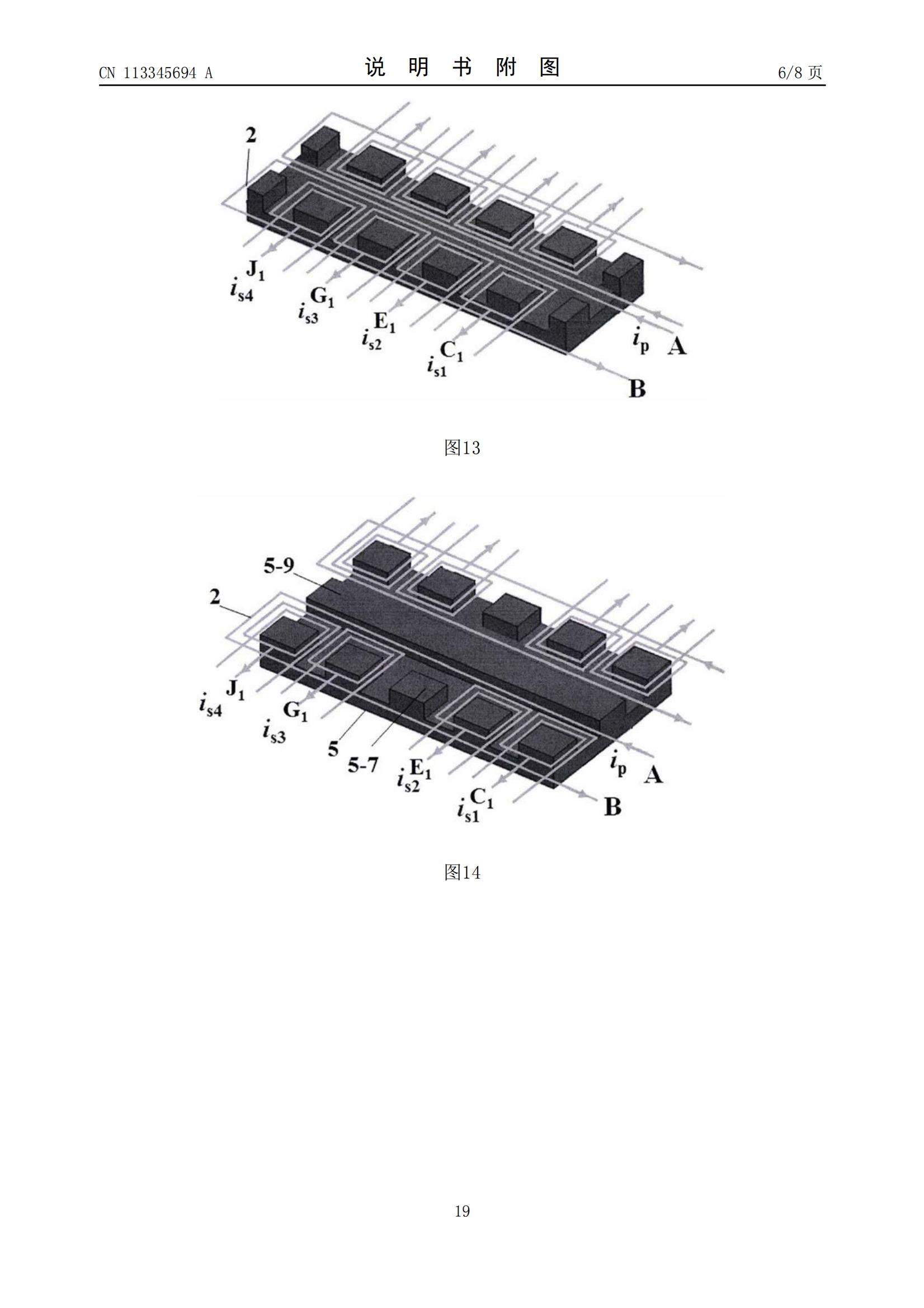

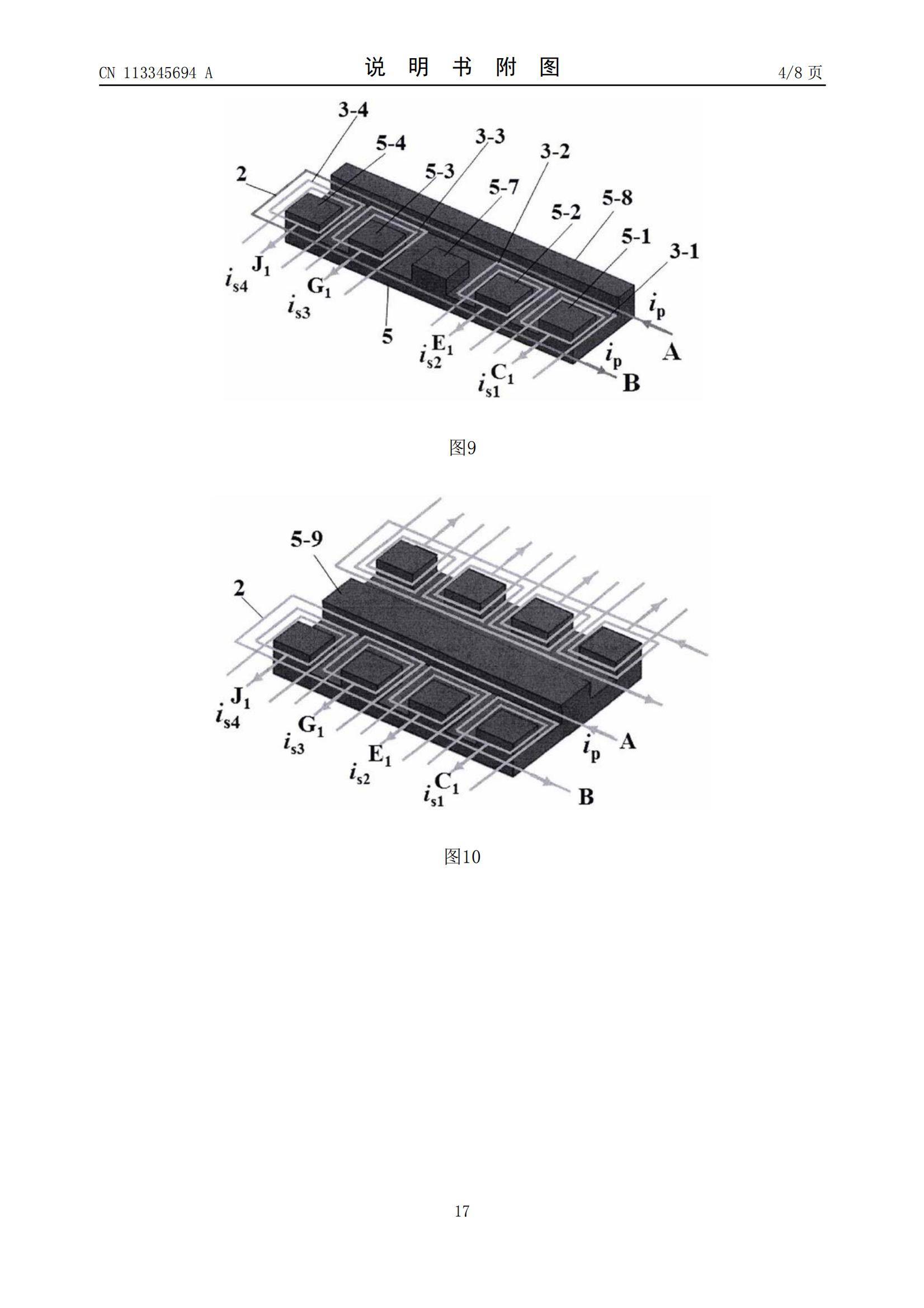

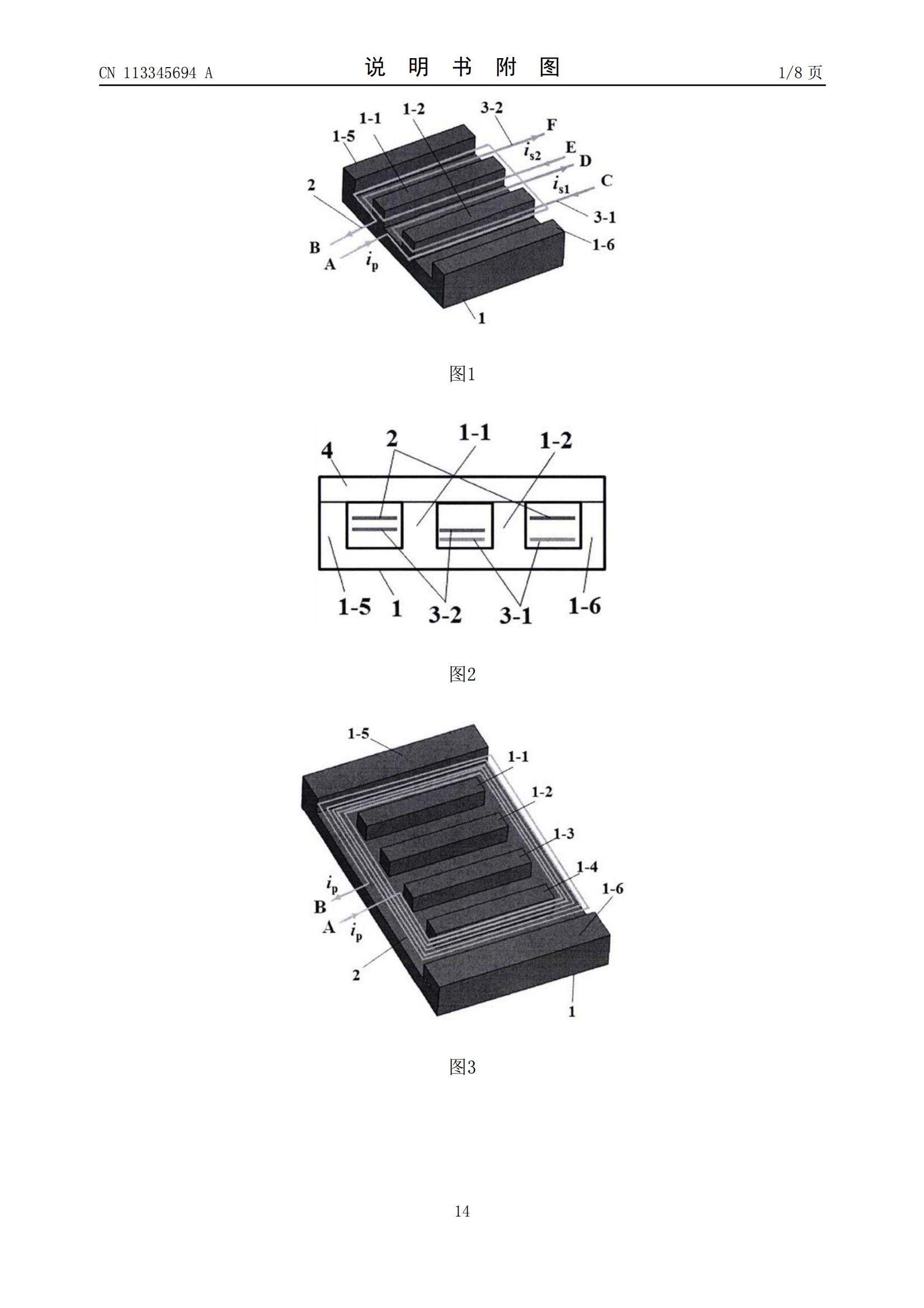

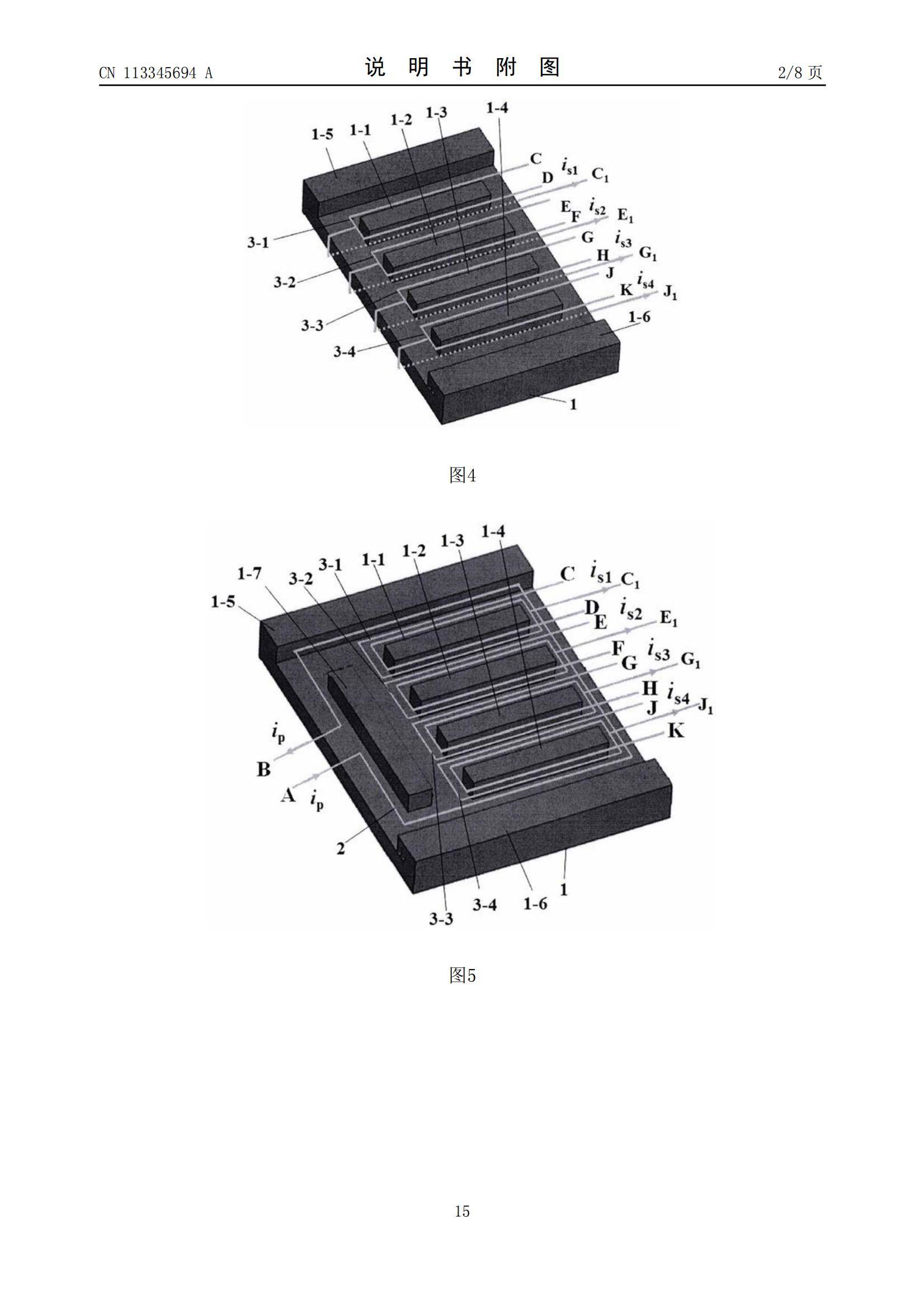

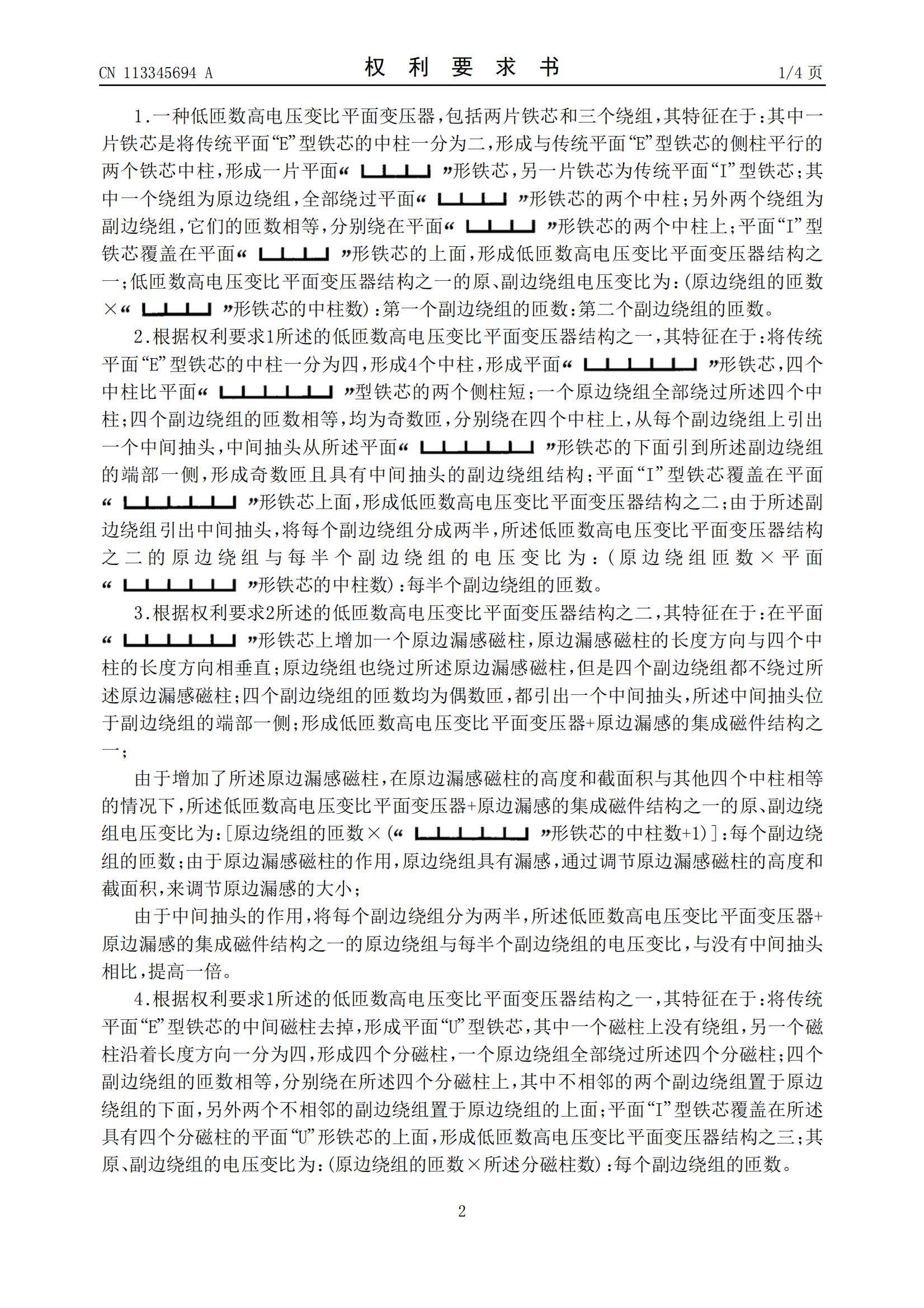

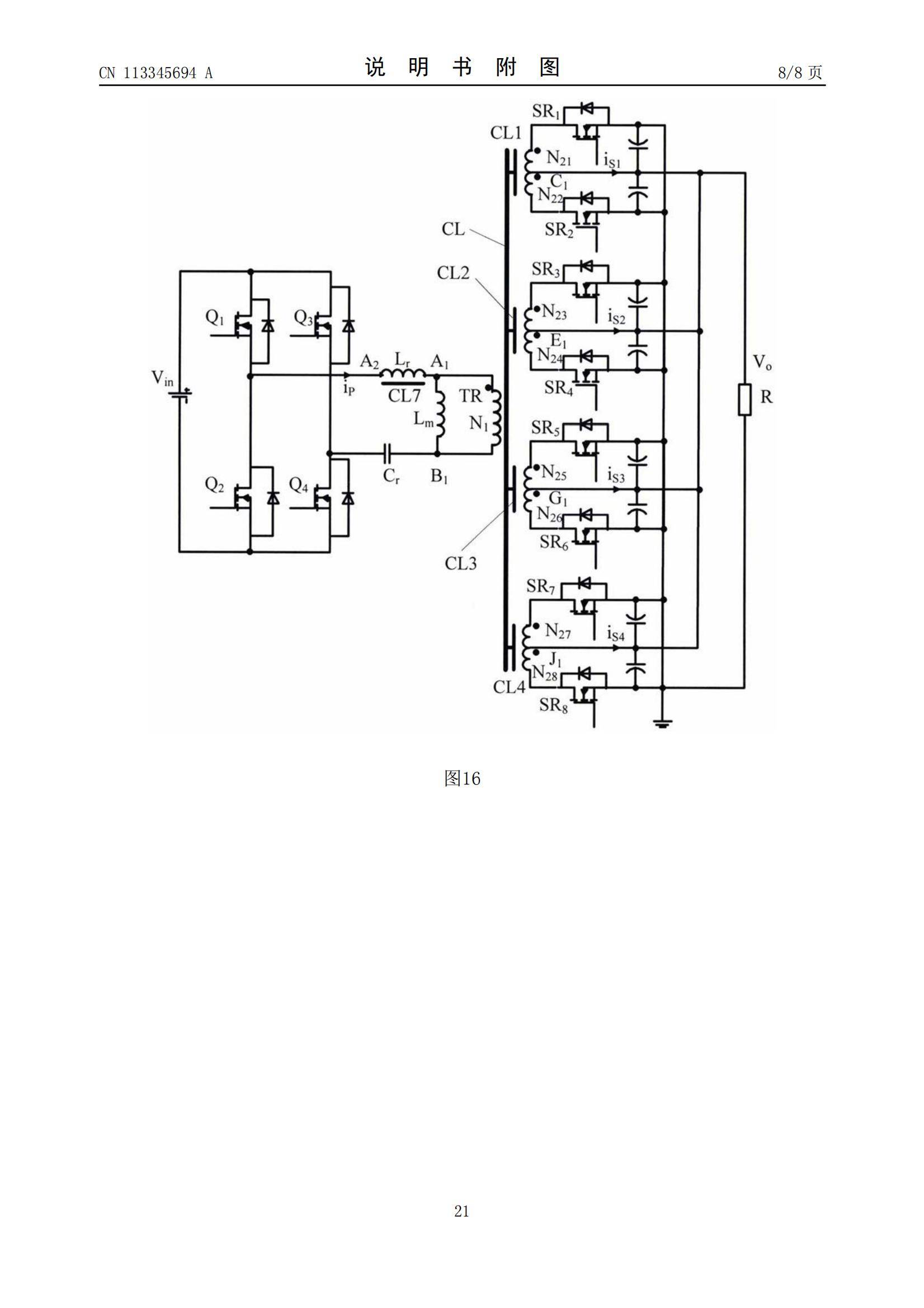

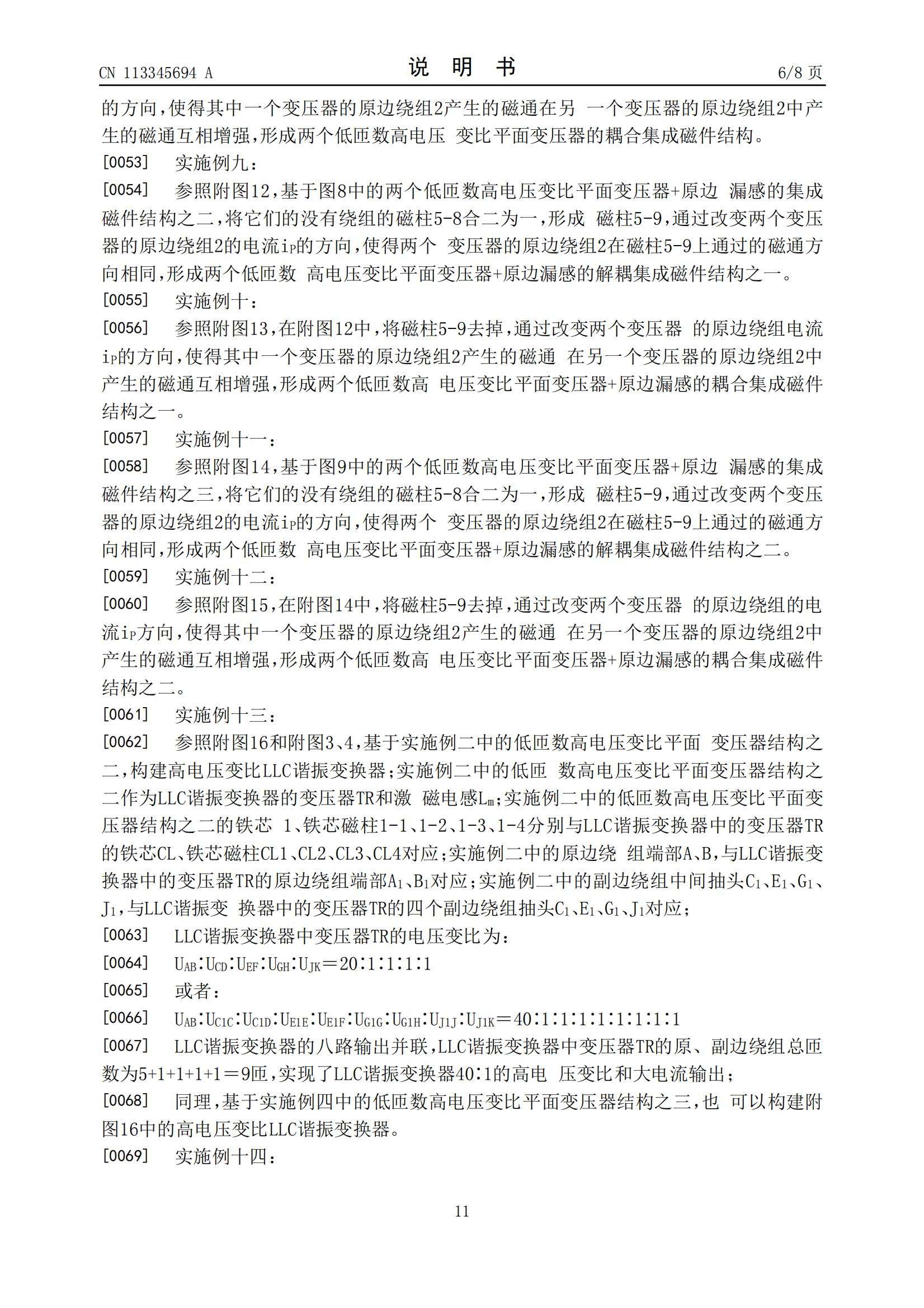

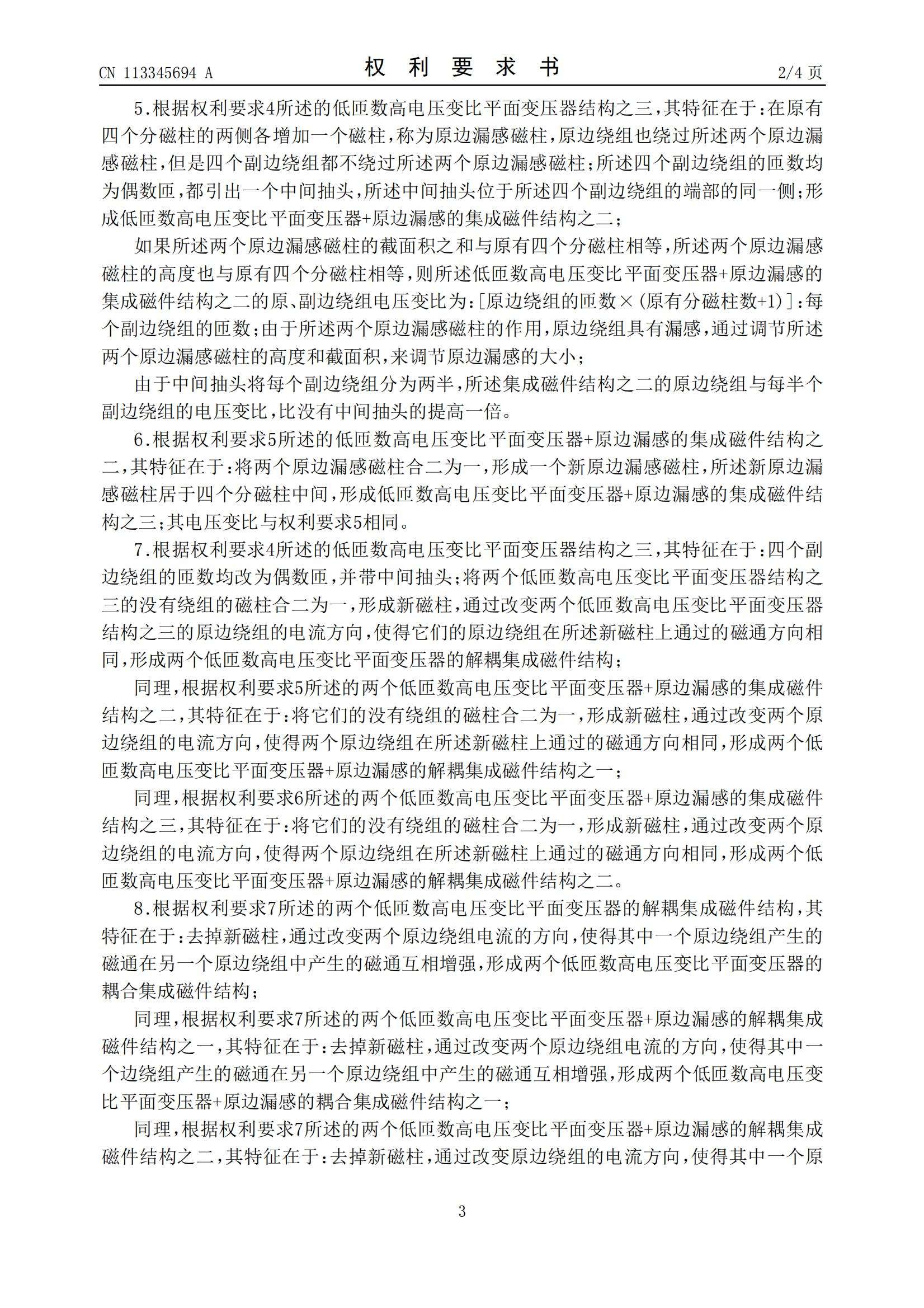

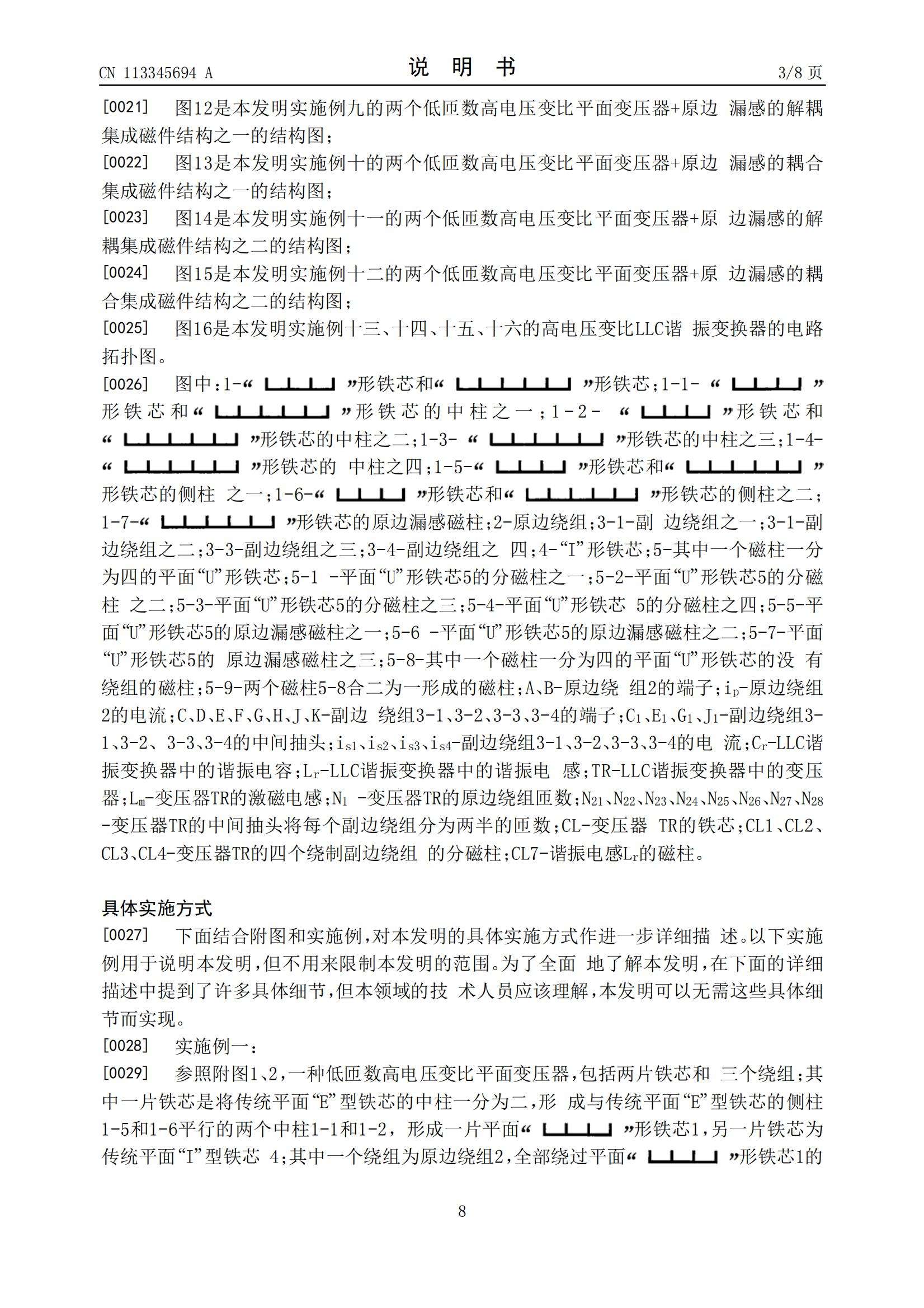

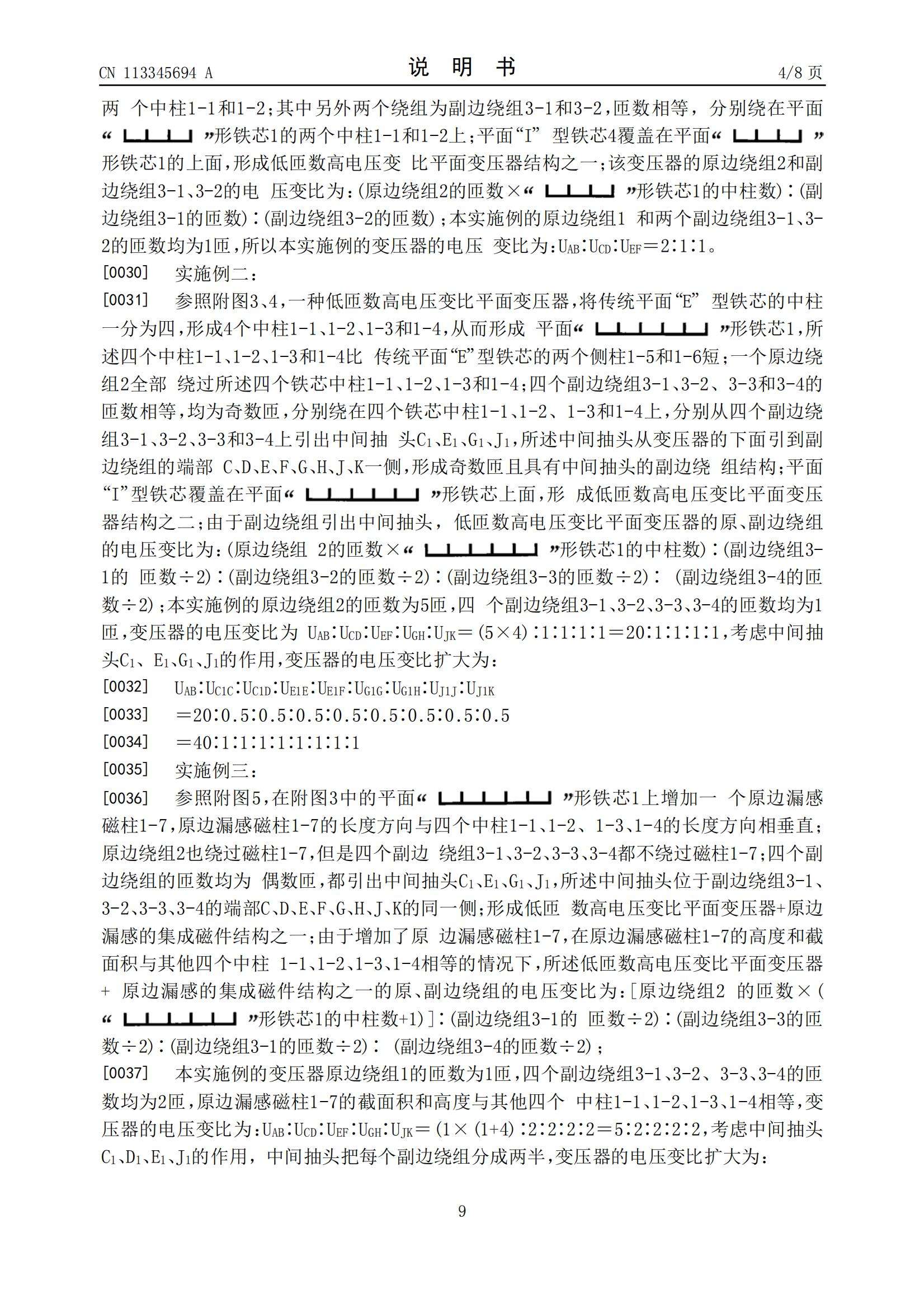

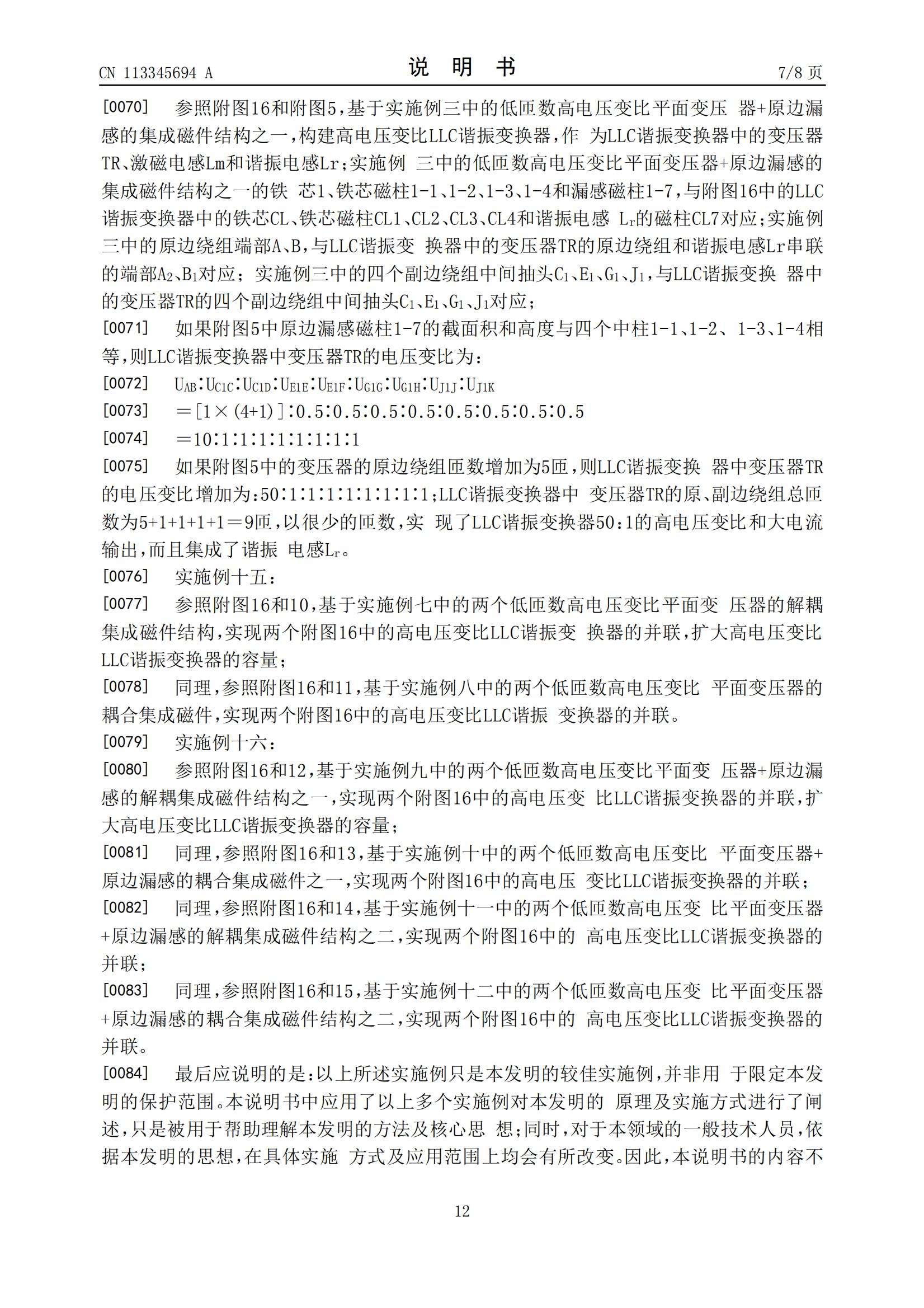

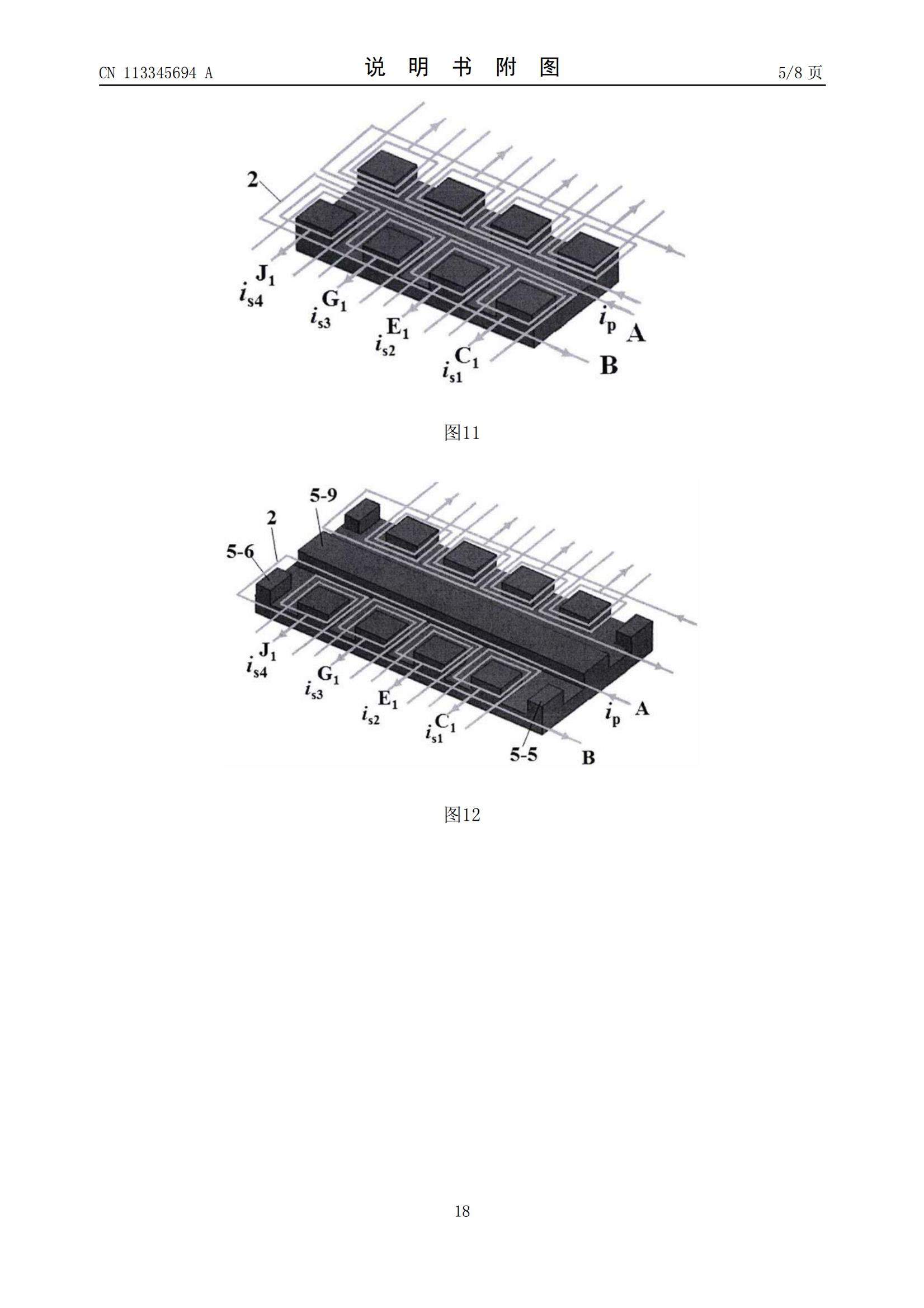

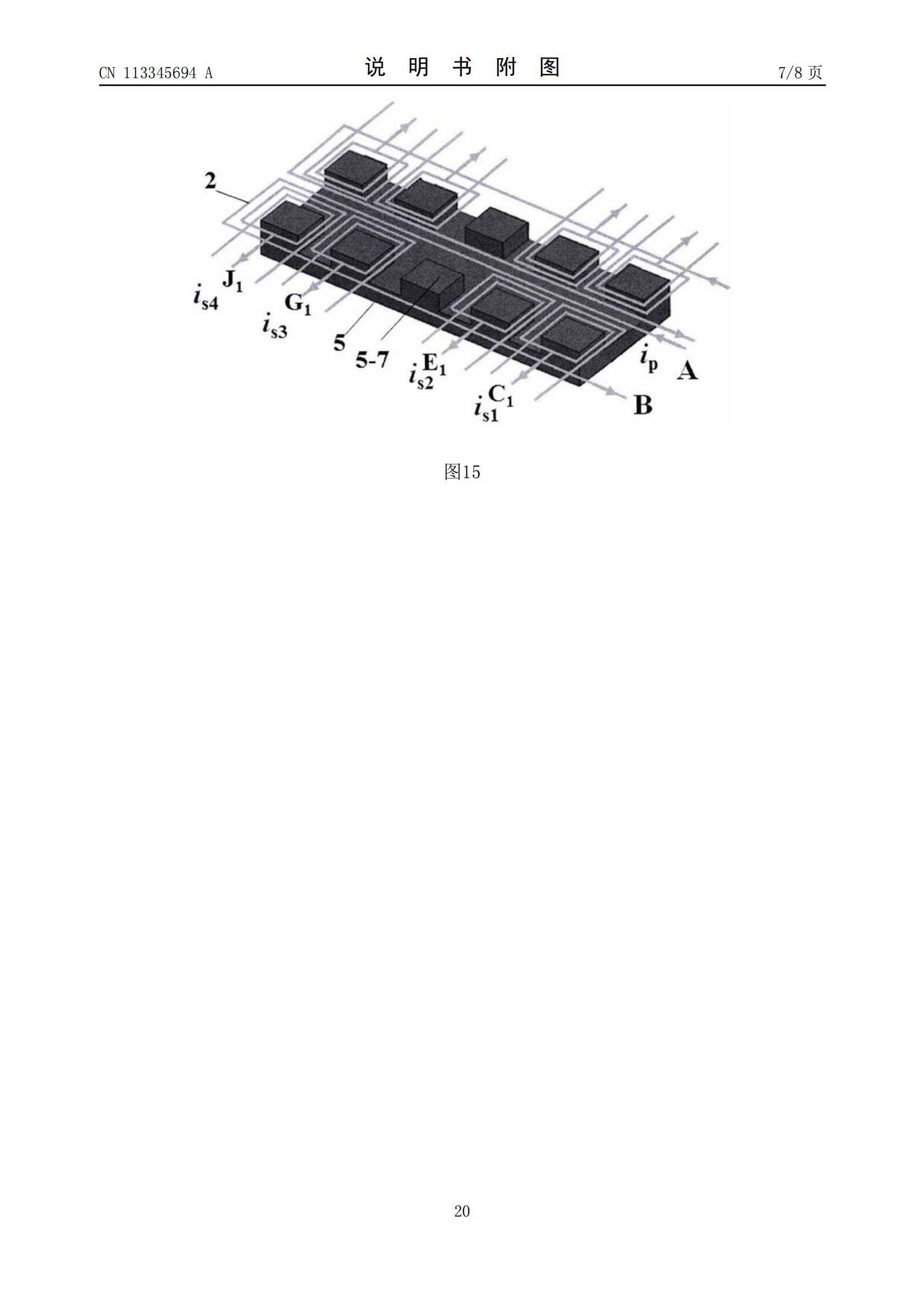

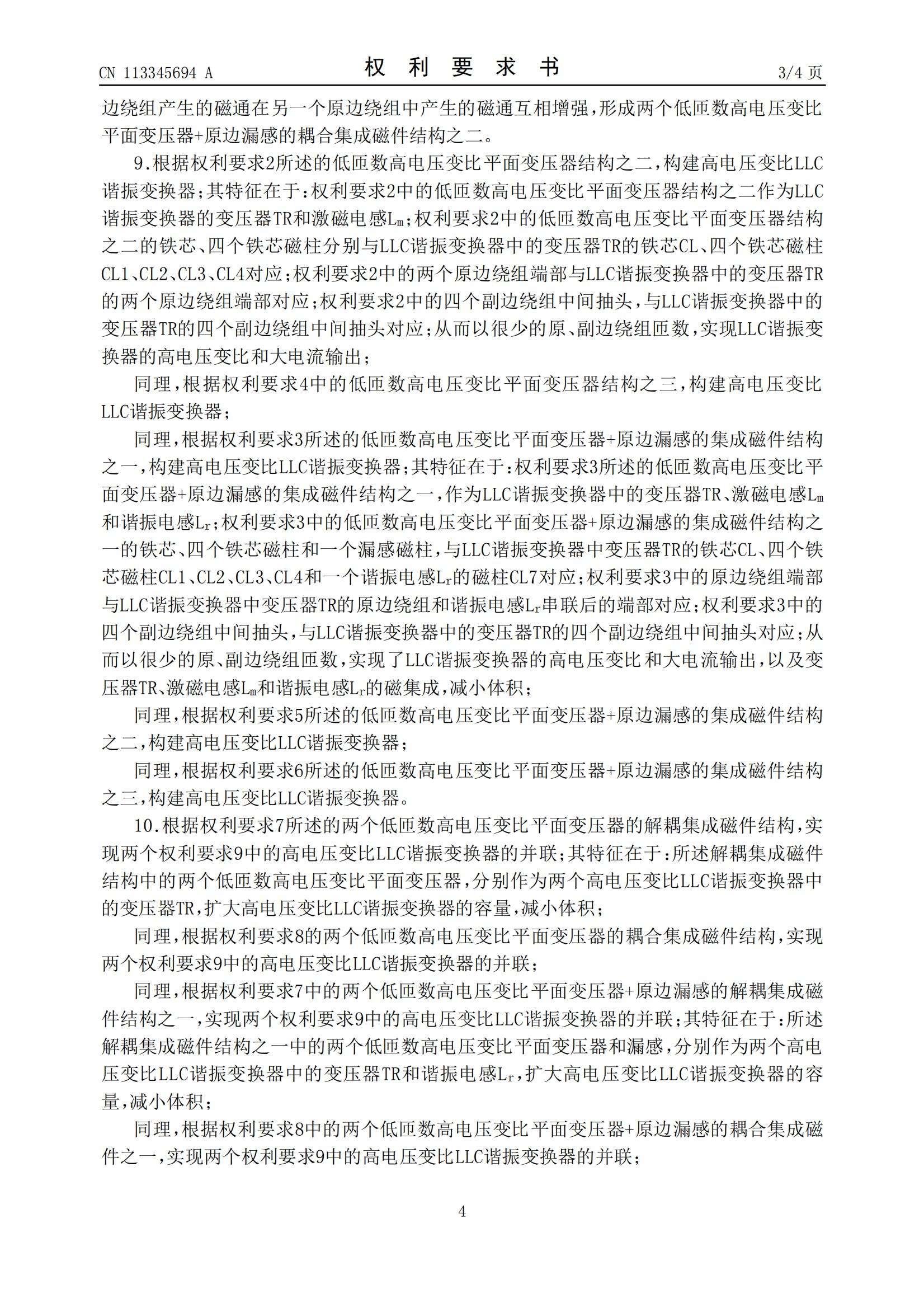

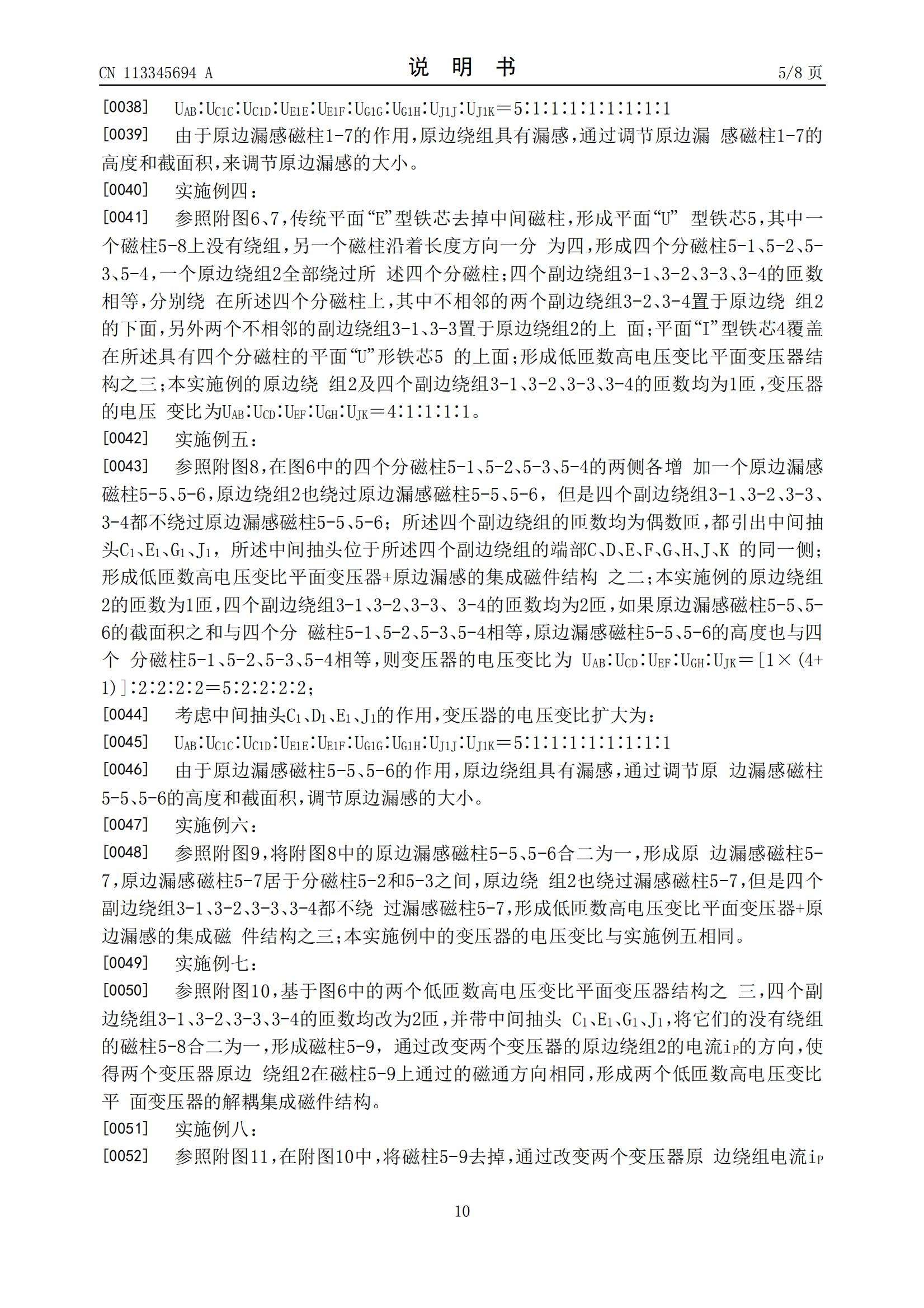

本发明提供一种基于低匝数高电压变比平
面变压器和集成磁件的高电压变比LLC谐振变换
器，包括两片铁芯和三个绕组；其中一片铁芯是
将平面“E”型铁芯的中柱一分为二，形成两个中
柱，形成平面 形铁芯，另一片铁
芯呈平面“I”型；其中一个绕组为原边绕组，全部
绕过两个中柱；另外两个绕组为副边绕组，匝数
相等，分别绕在两个中柱上；平面“I”型铁芯覆盖
在平面 形铁芯上面。本发明的有
益效果是：以最少的原、副边绕组匝数，实现变压
器的高电压变比、大电流输出和磁集成，用于数
据中心供电系统、新能源发电和电动汽车中的高
电压变比LLC谐振变换器，扩大容量，减小体积，
降低成本，提高效率，节约能源。
面变压器和集成磁件的高电压变比LLC谐振变换
器，包括两片铁芯和三个绕组；其中一片铁芯是
将平面“E”型铁芯的中柱一分为二，形成两个中
柱，形成平面 形铁芯，另一片铁
芯呈平面“I”型；其中一个绕组为原边绕组，全部
绕过两个中柱；另外两个绕组为副边绕组，匝数
相等，分别绕在两个中柱上；平面“I”型铁芯覆盖
在平面 形铁芯上面。本发明的有
益效果是：以最少的原、副边绕组匝数，实现变压
器的高电压变比、大电流输出和磁集成，用于数
据中心供电系统、新能源发电和电动汽车中的高
电压变比LLC谐振变换器，扩大容量，减小体积，
降低成本，提高效率，节约能源。
应用领域
磁性元器件
团队介绍
杨玉岗
成果图片
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
