一种楔型扁平导线、变压器和电感器
发布时间：2024-09-26
浏览次数：635 次
成果介绍

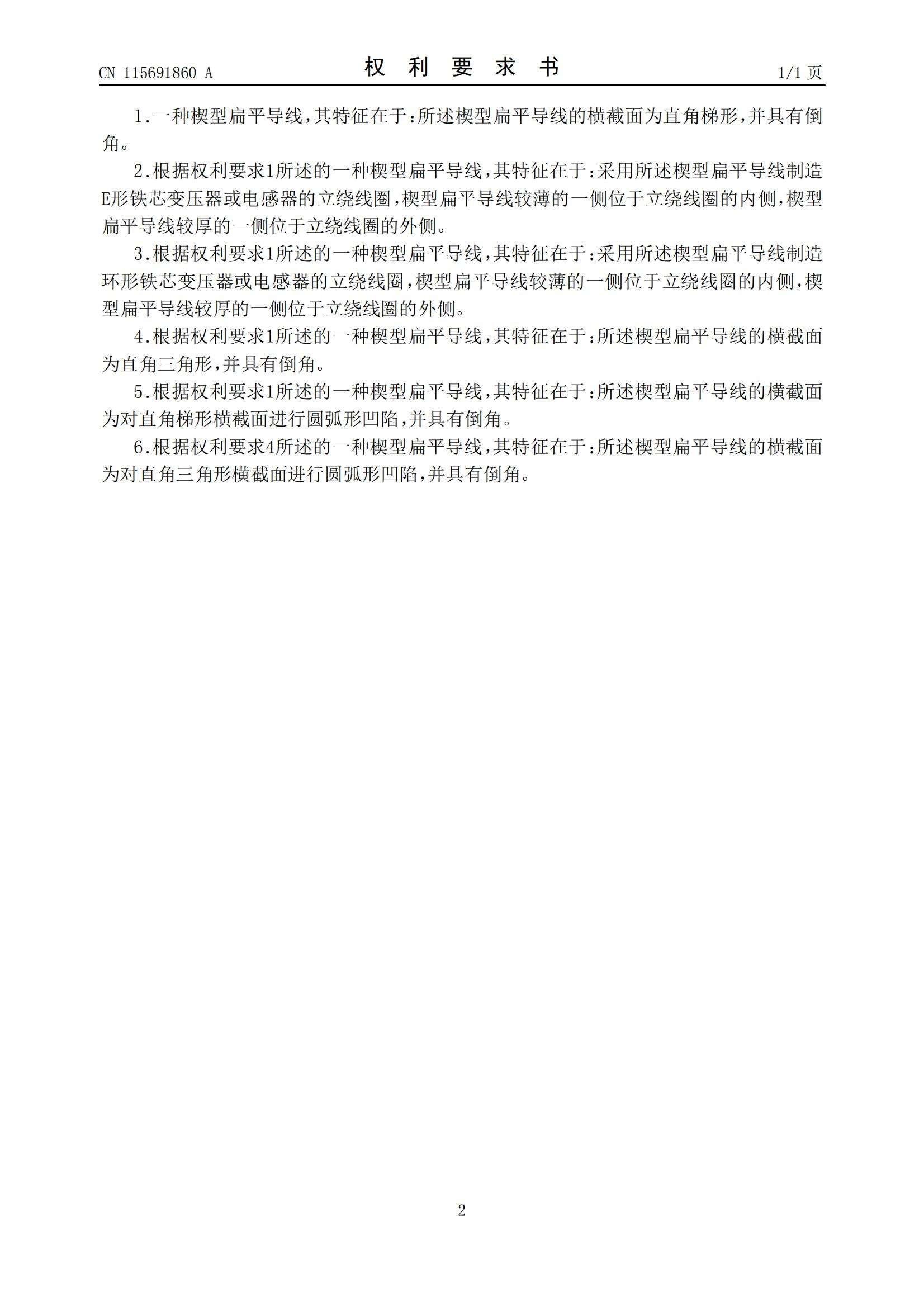

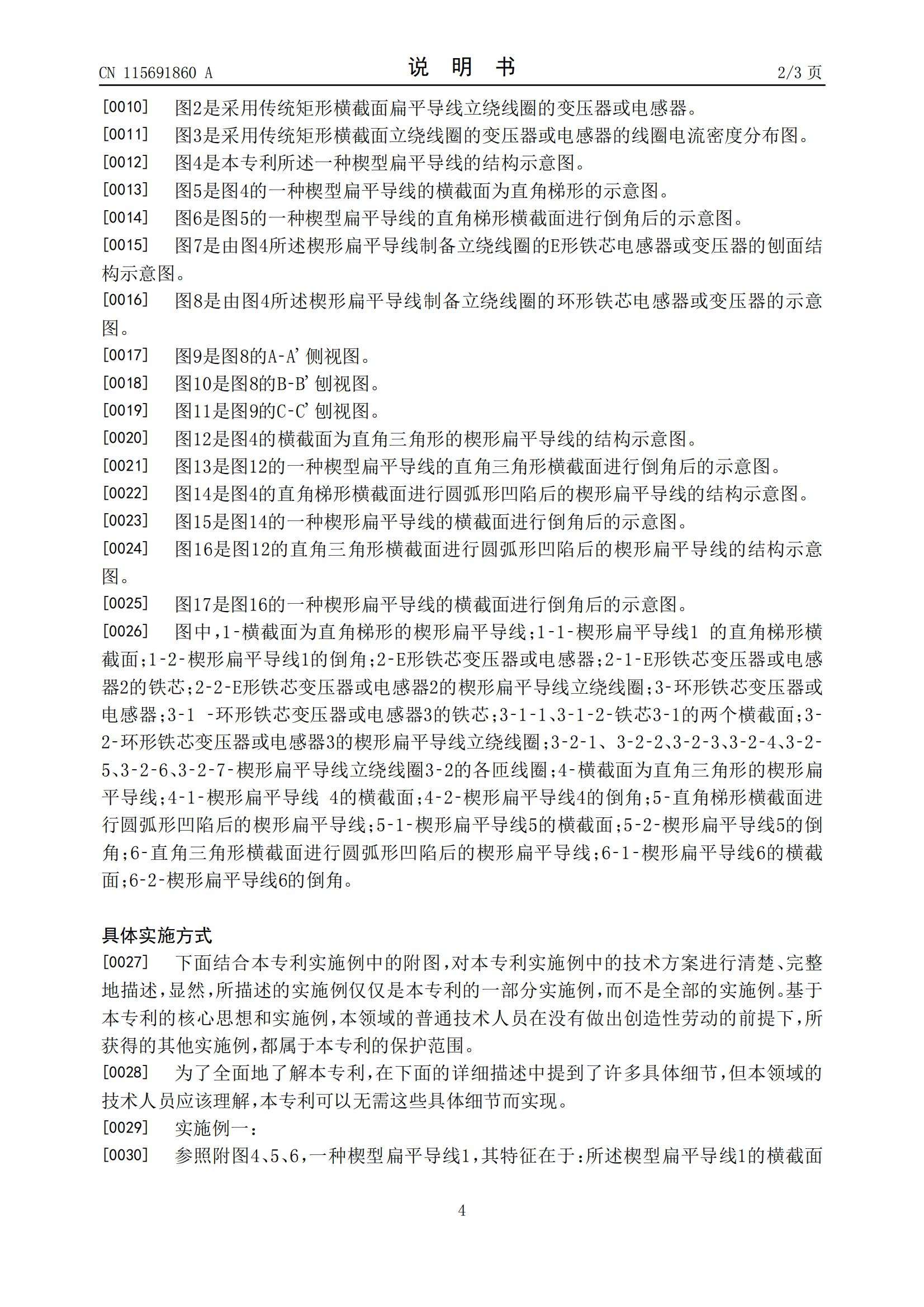

本发明提供一种楔型扁平导线，涉及电力电
子应用技术和变压器、电感器领域。所述楔型扁

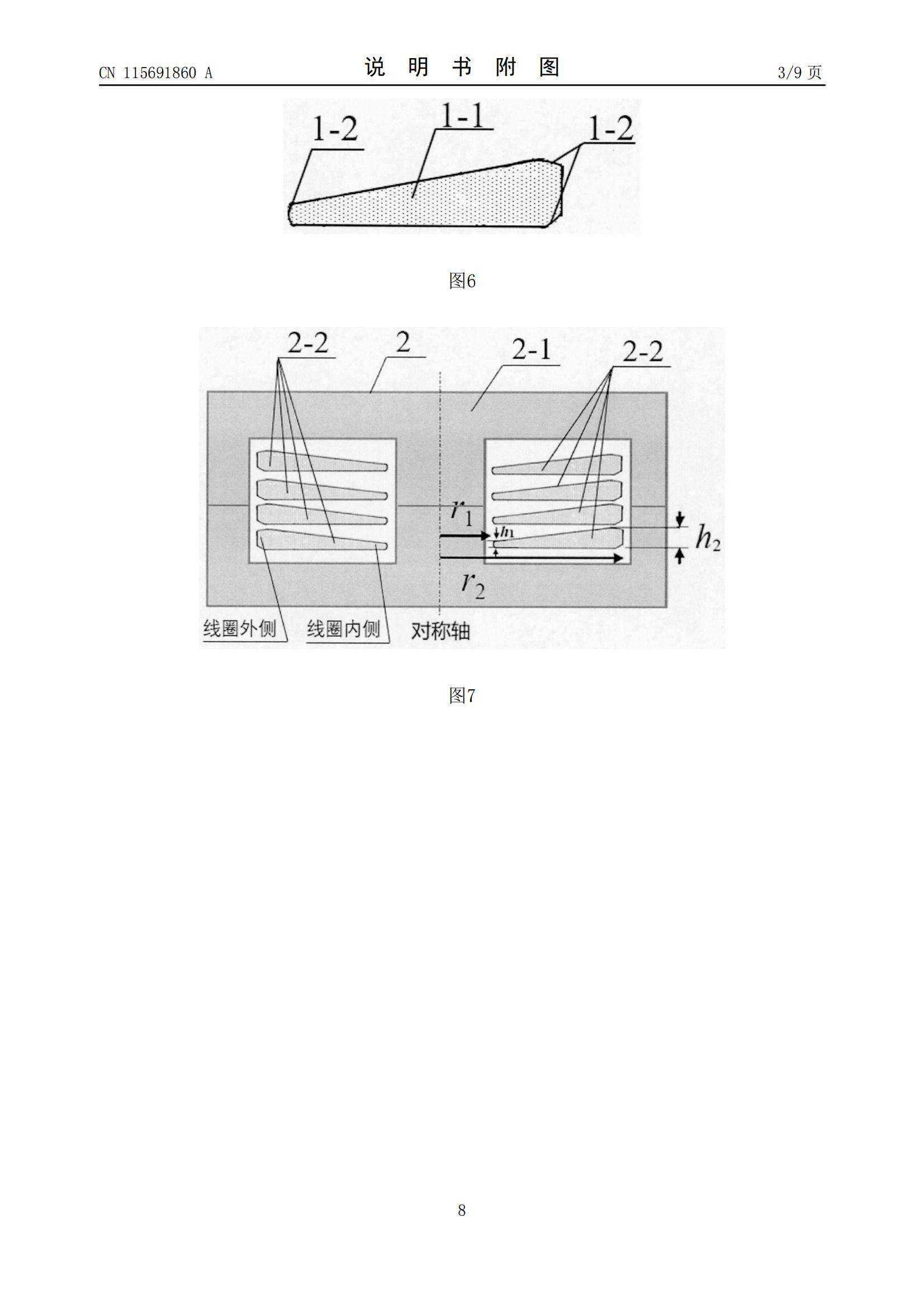

平导线的横截面为直角梯形，并具有倒角，用于
制造E形、环形或其他形状铁芯的变压器和电感
器的立绕线圈，楔型扁平导线较薄的一侧位于立
绕线圈的内侧，楔型扁平导线较厚的一侧位于立
绕线圈的外侧。本发明的有益效果在于：具有线
圈电流分布均匀、等效电阻小、损耗小、效率高，
节省铜材、降低材料成本，线圈匝间分布电容小、
变压器和电感器的高频性能好、线圈匝间通风散
热好、温升低等优点。本发明设计合理、工作可
靠，具有较大的工程应用价值。
子应用技术和变压器、电感器领域。所述楔型扁
平导线的横截面为直角梯形，并具有倒角，用于
制造E形、环形或其他形状铁芯的变压器和电感
器的立绕线圈，楔型扁平导线较薄的一侧位于立
绕线圈的内侧，楔型扁平导线较厚的一侧位于立
绕线圈的外侧。本发明的有益效果在于：具有线
圈电流分布均匀、等效电阻小、损耗小、效率高，
节省铜材、降低材料成本，线圈匝间分布电容小、
变压器和电感器的高频性能好、线圈匝间通风散
热好、温升低等优点。本发明设计合理、工作可
靠，具有较大的工程应用价值。
应用领域
磁性元器件
团队介绍
杨玉岗

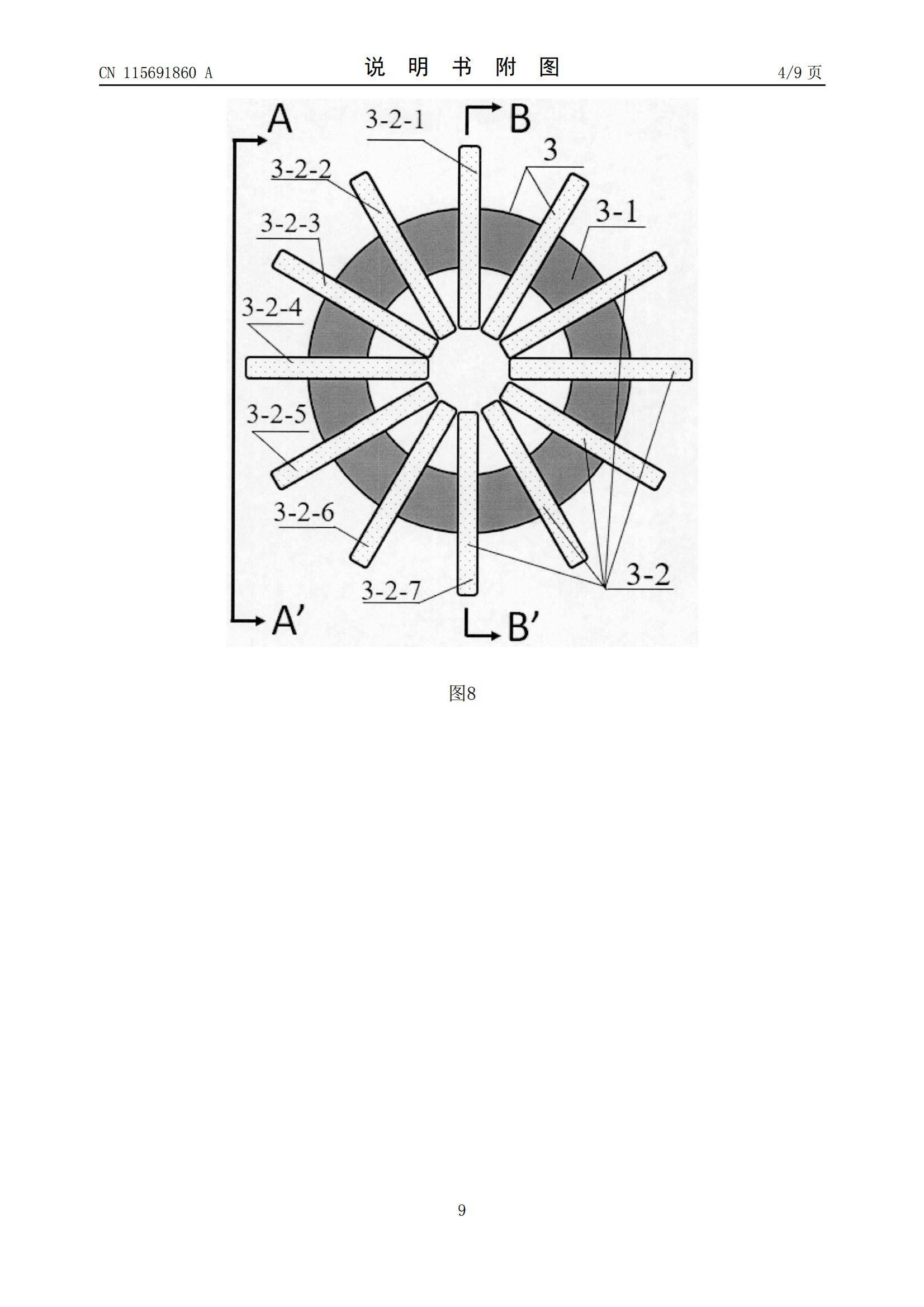

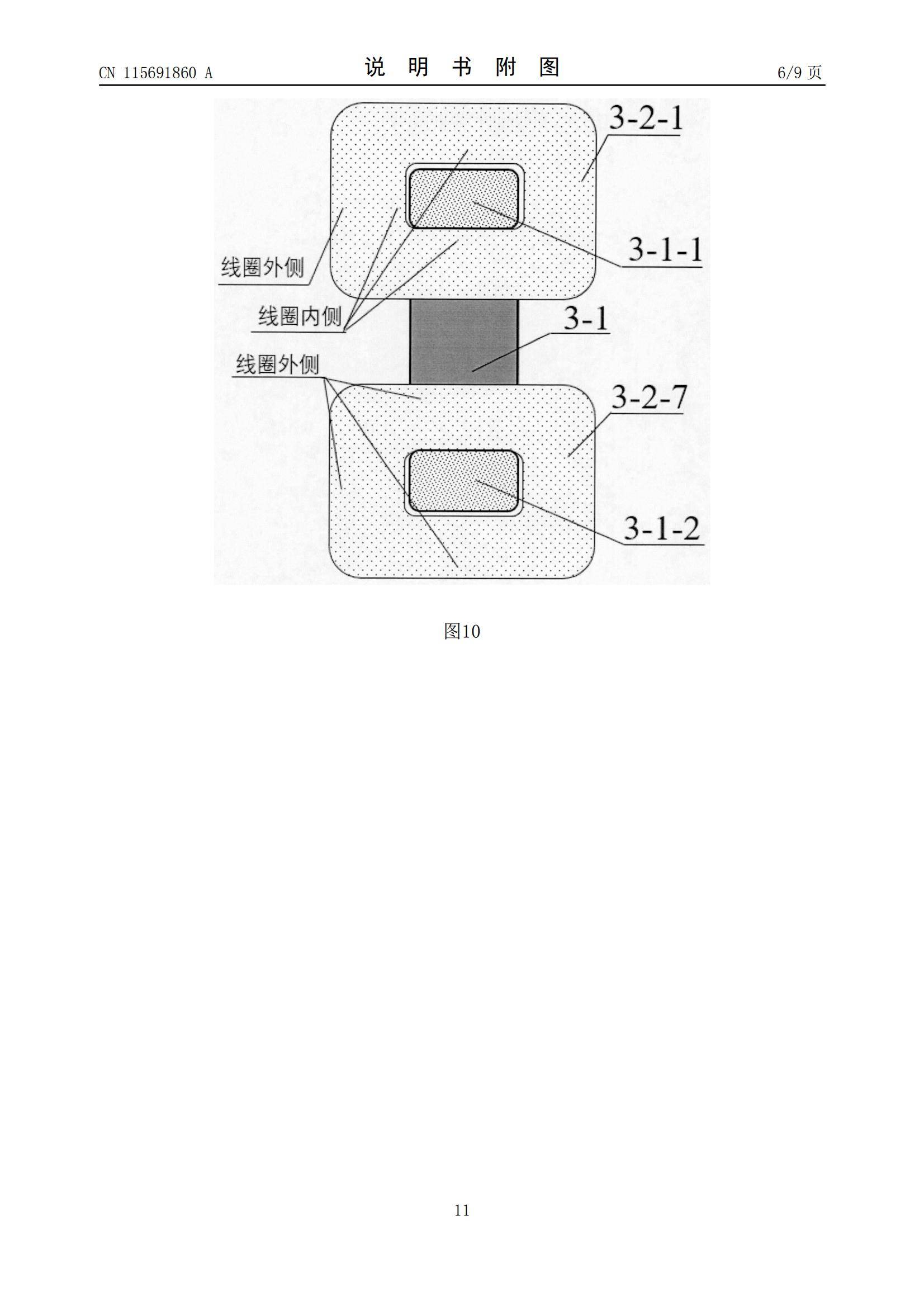

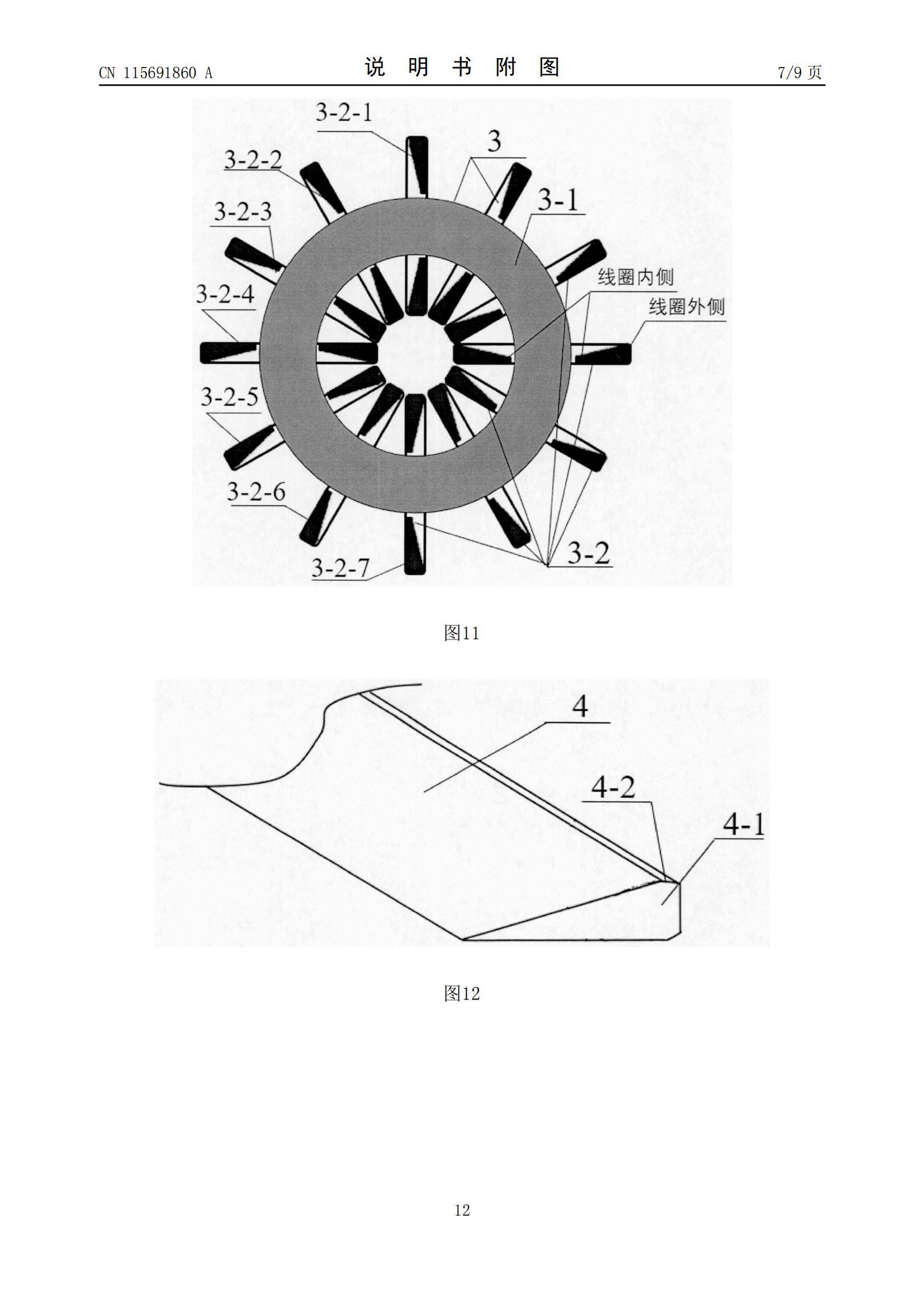

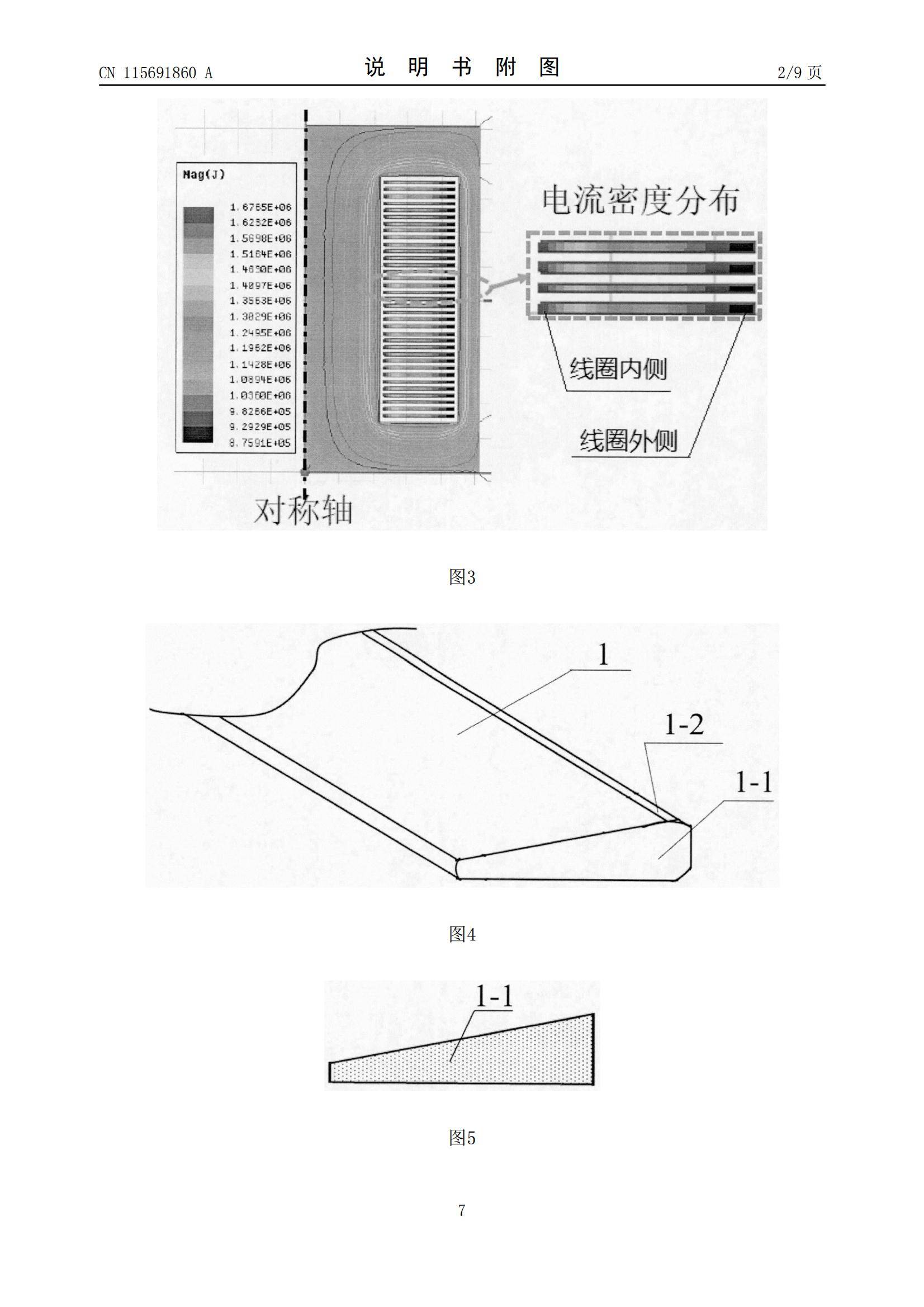

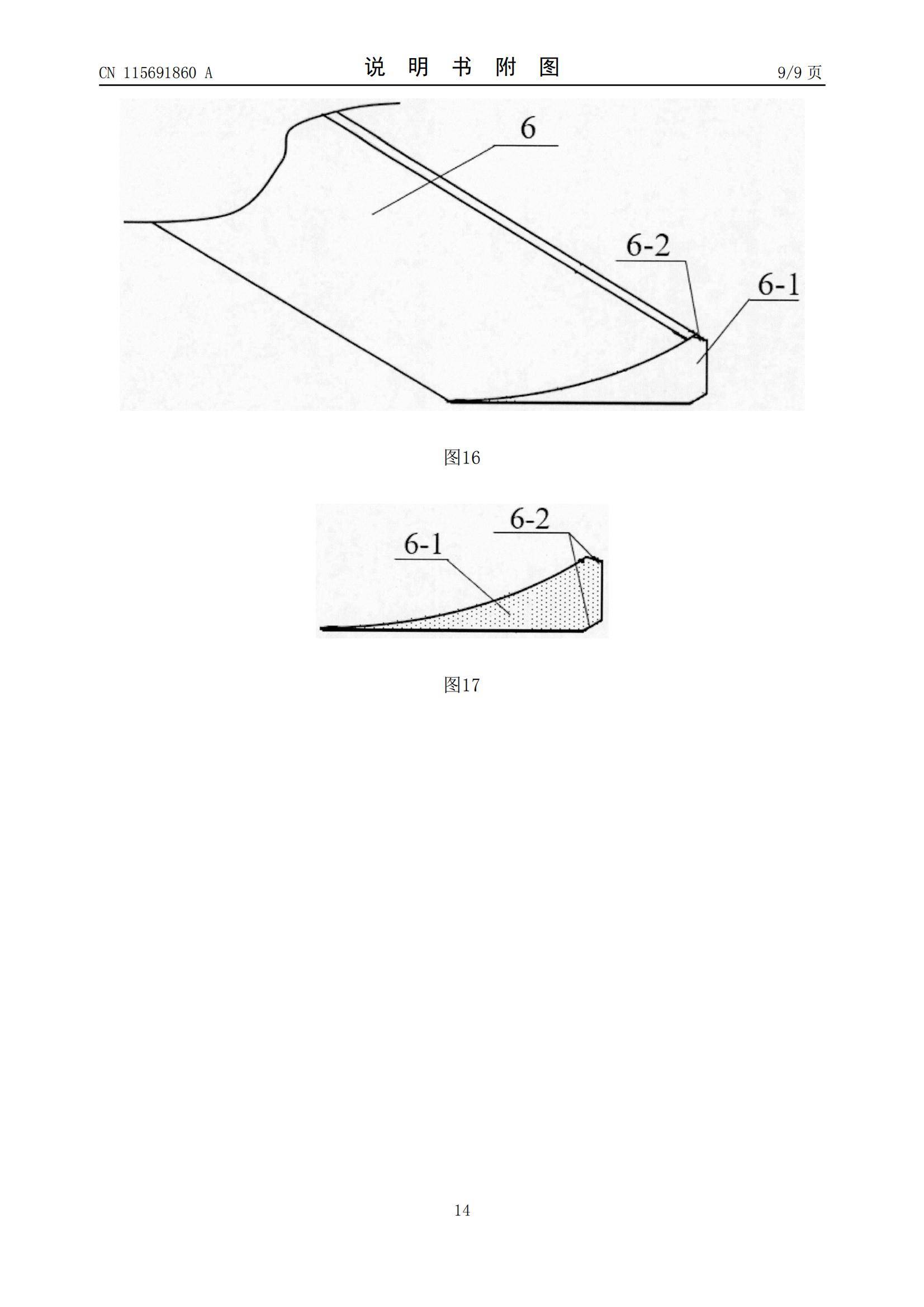

成果图片
成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
