具有超宽调压范围的三相LLC谐振变换器
发布时间：2024-09-29
浏览次数：626 次
成果介绍

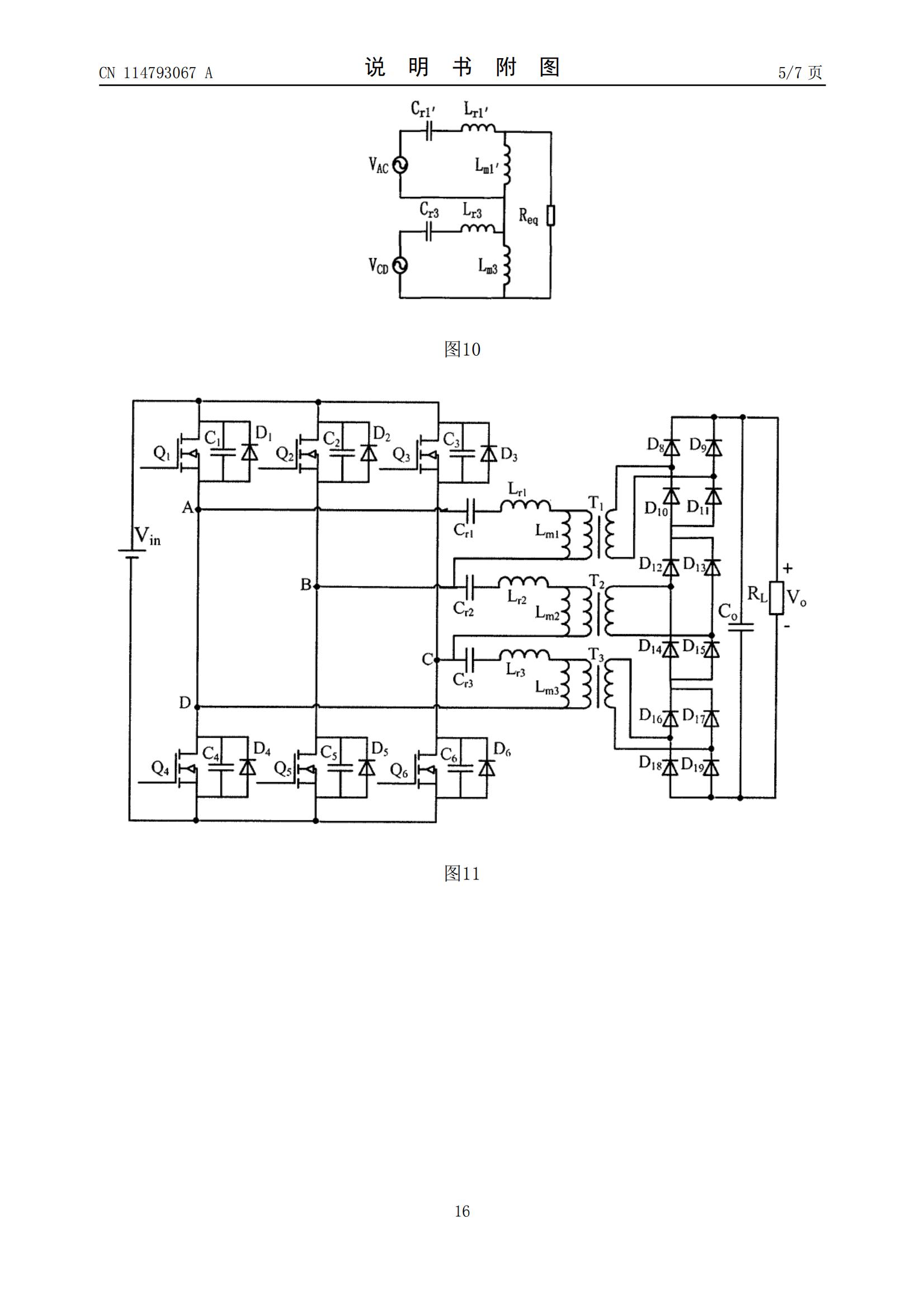

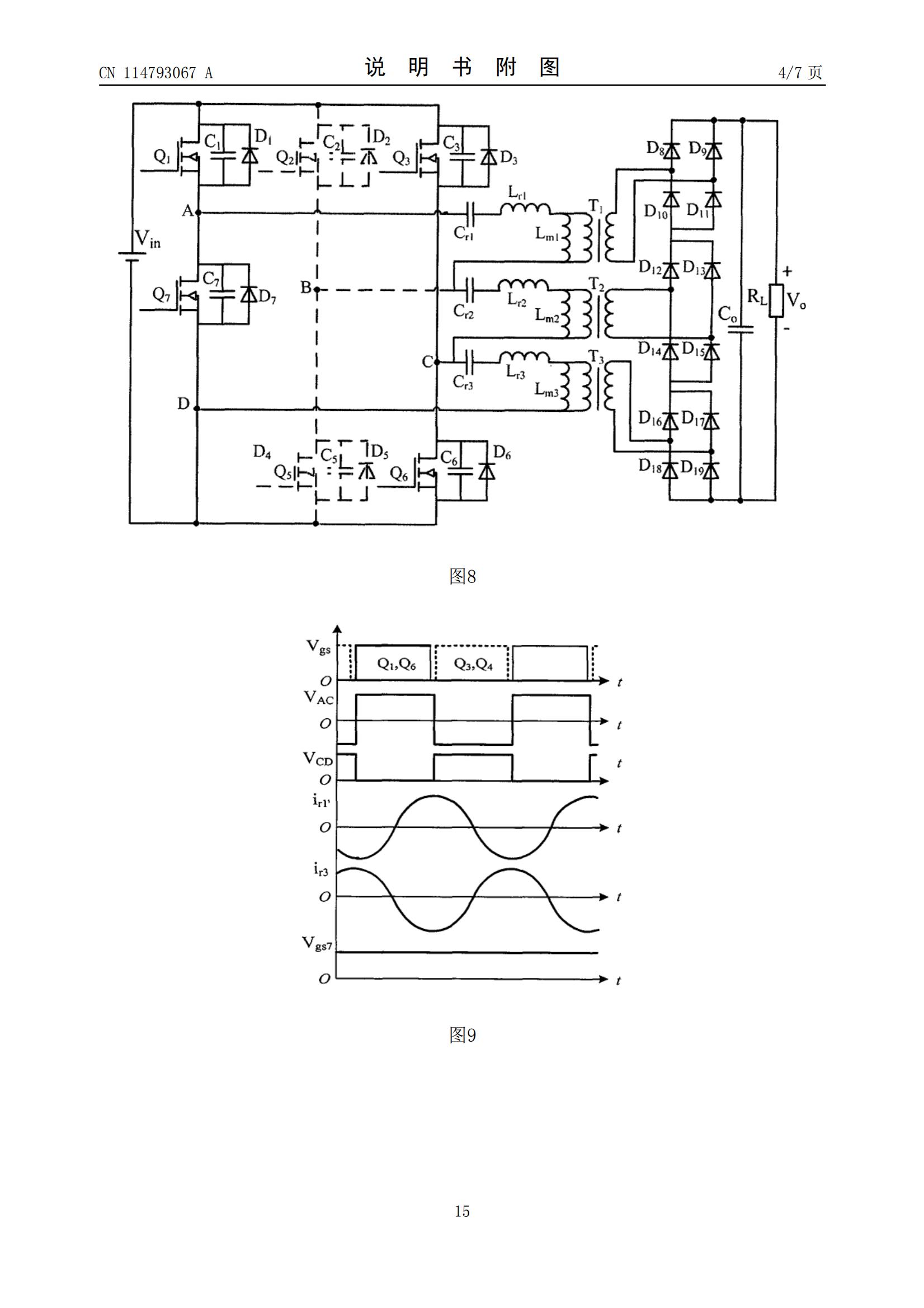

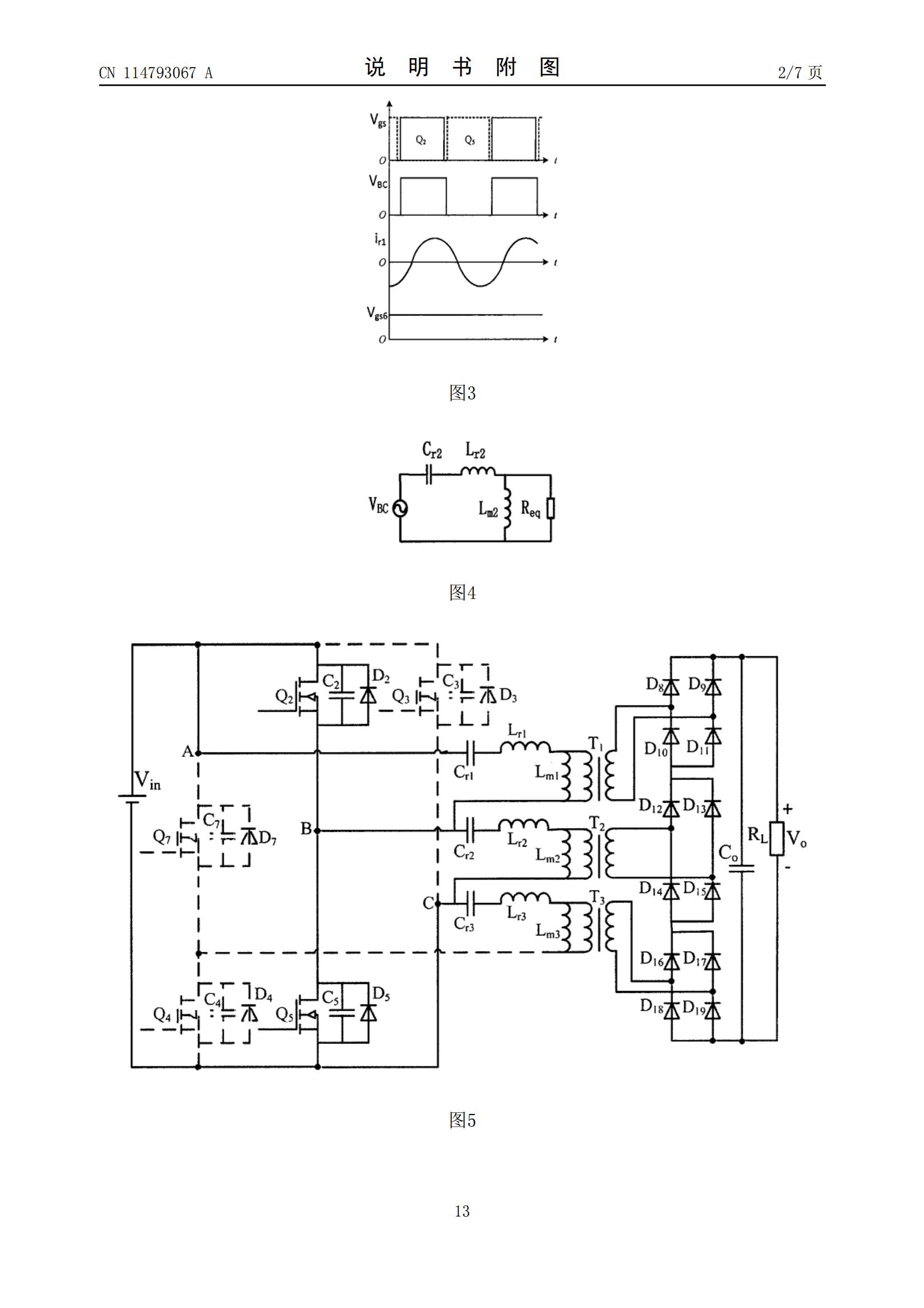

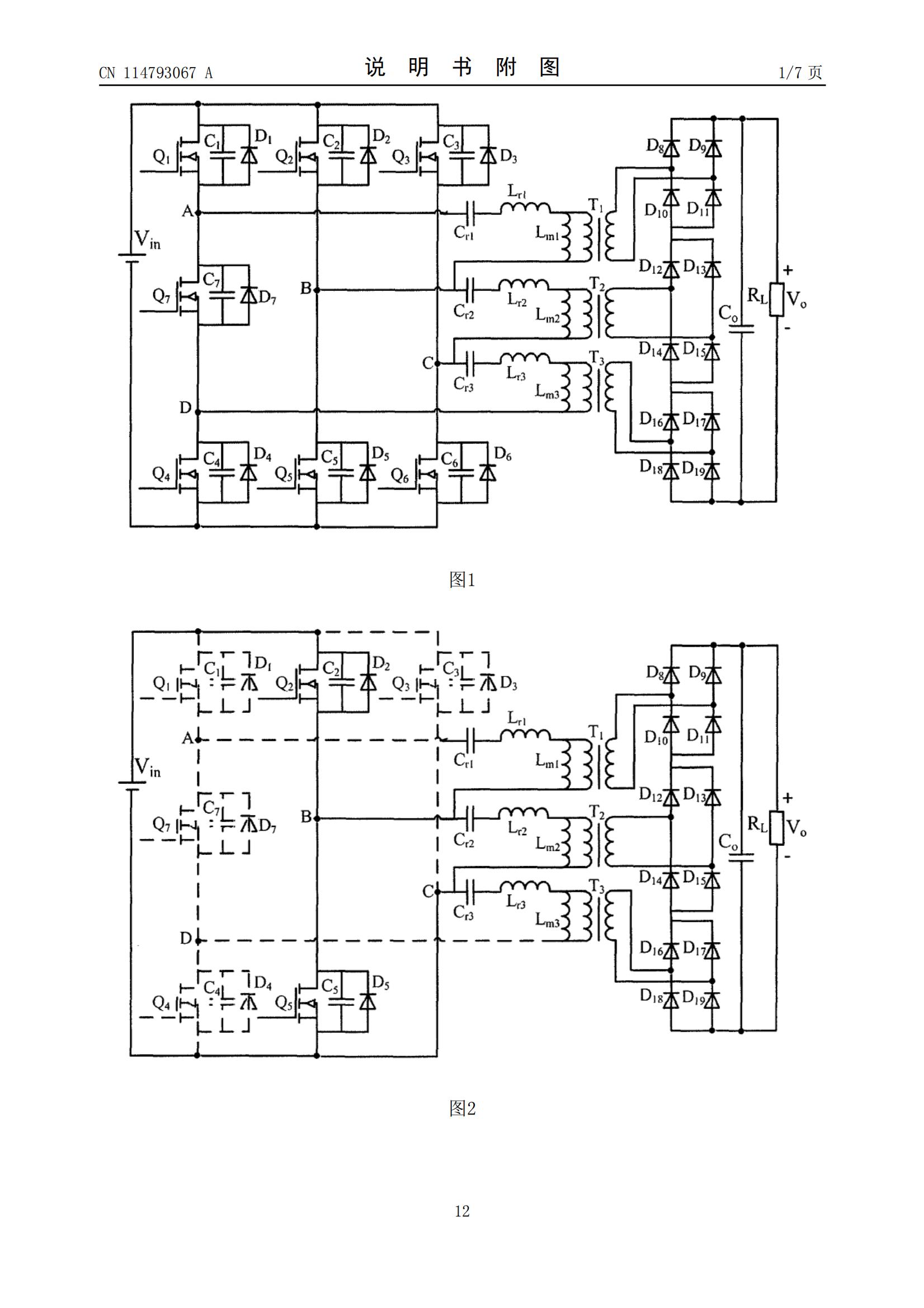

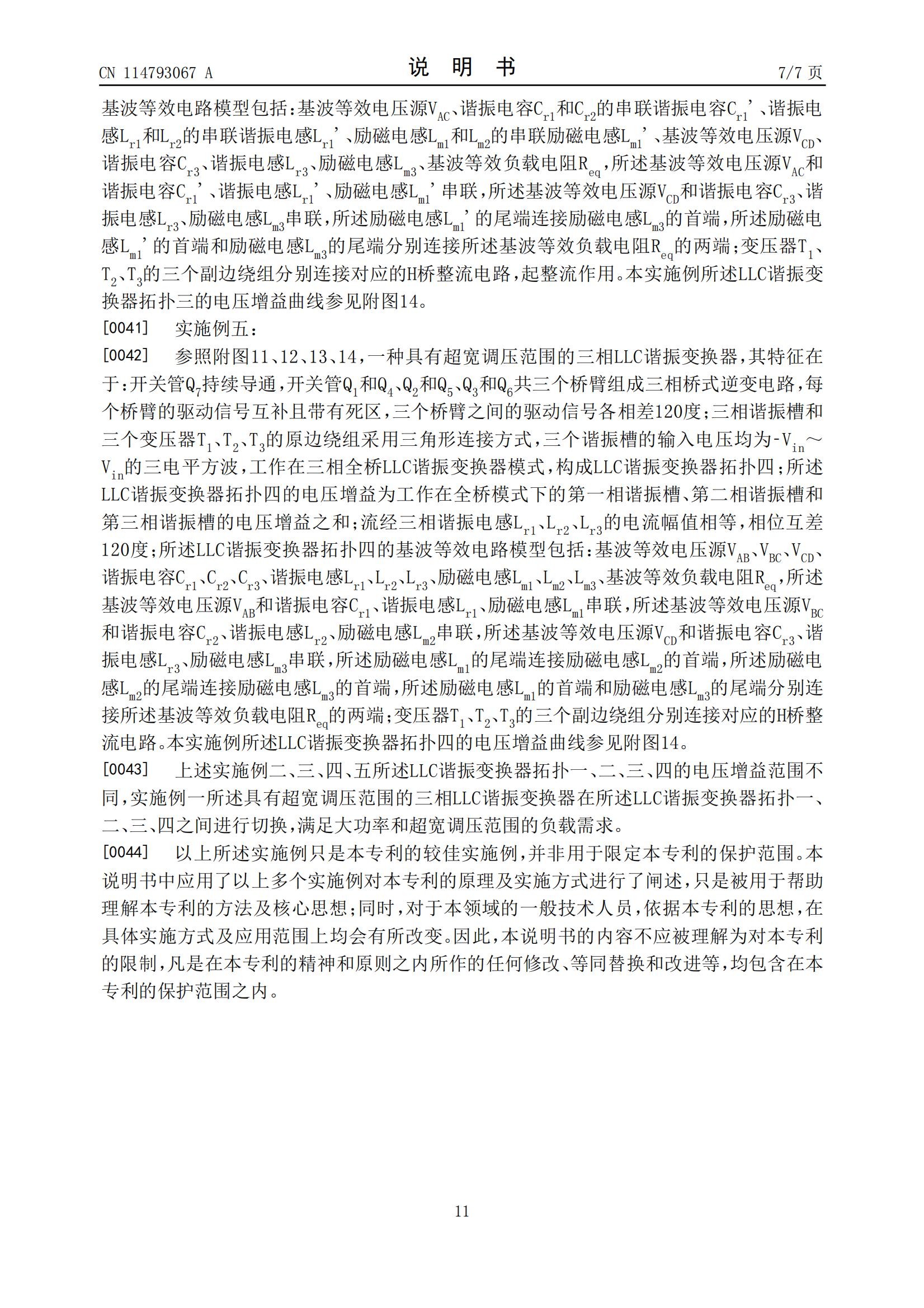

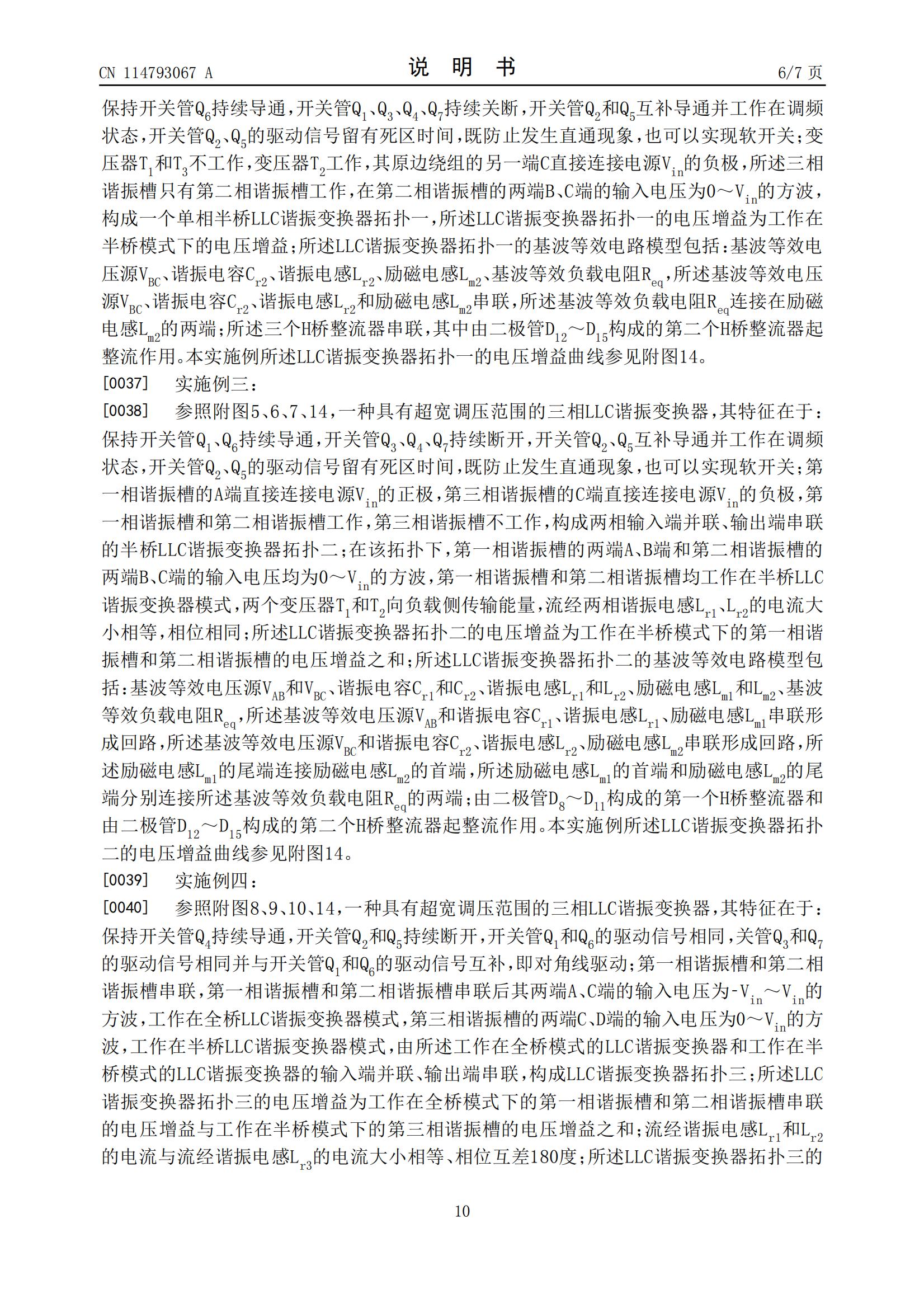

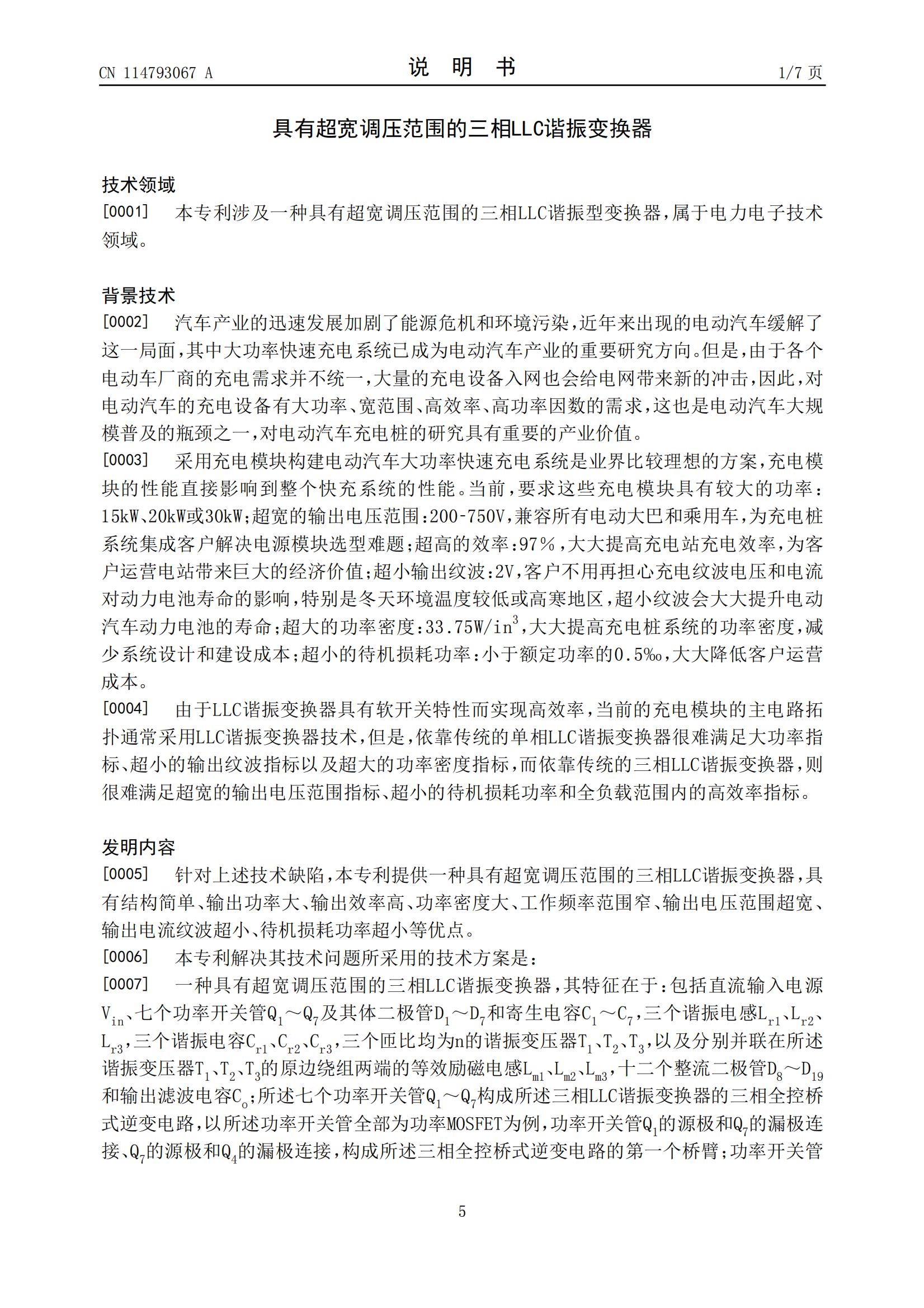

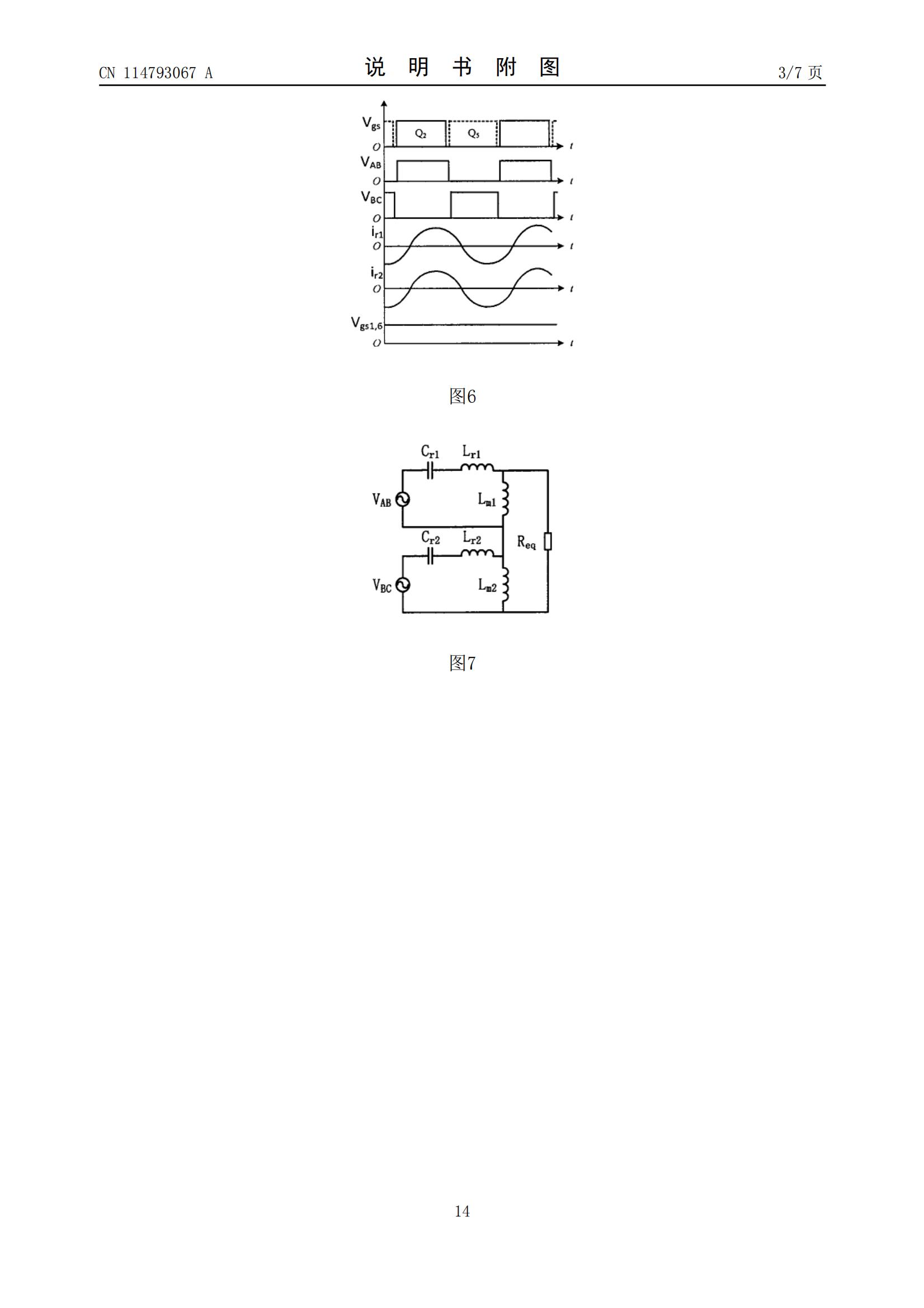

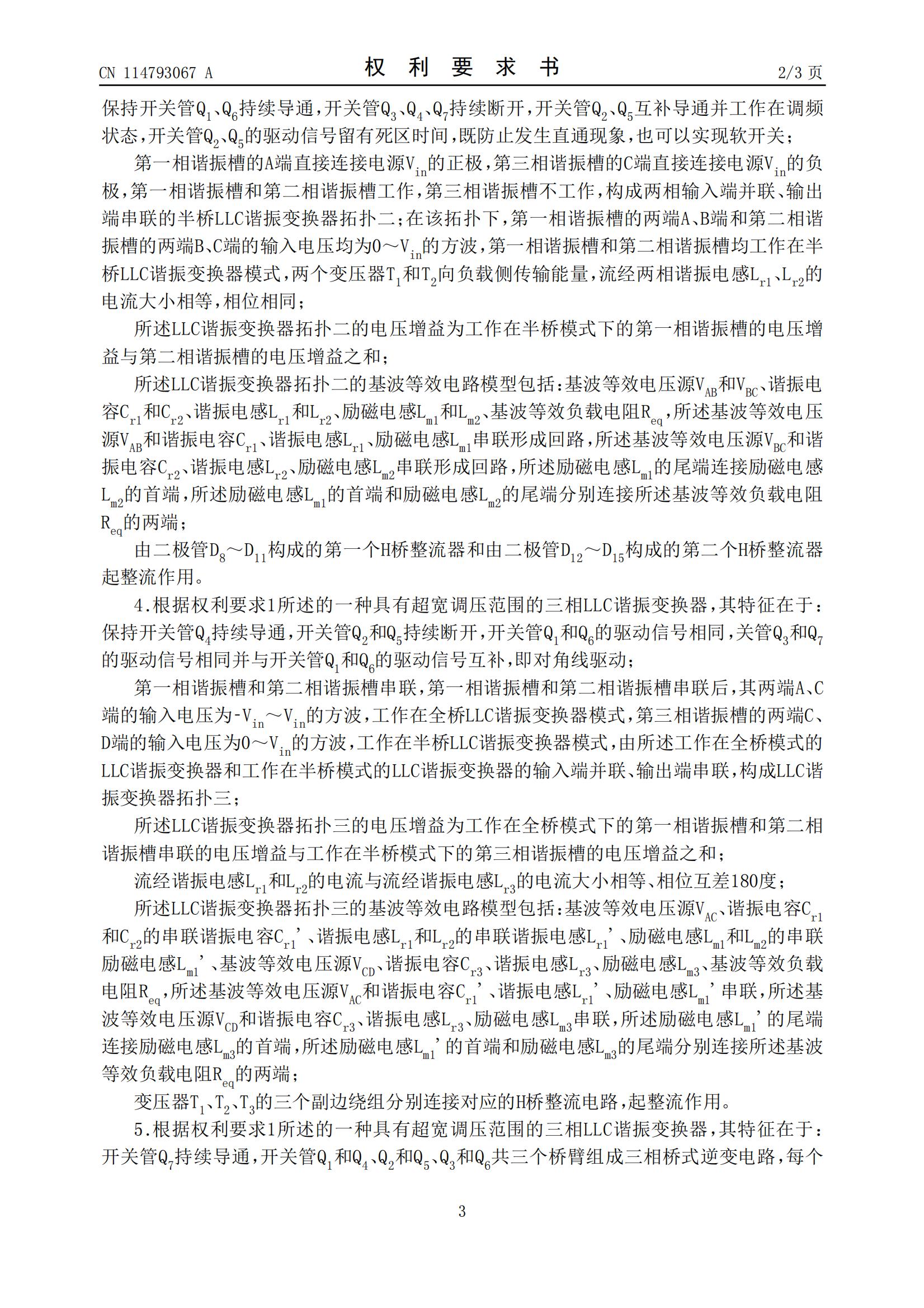

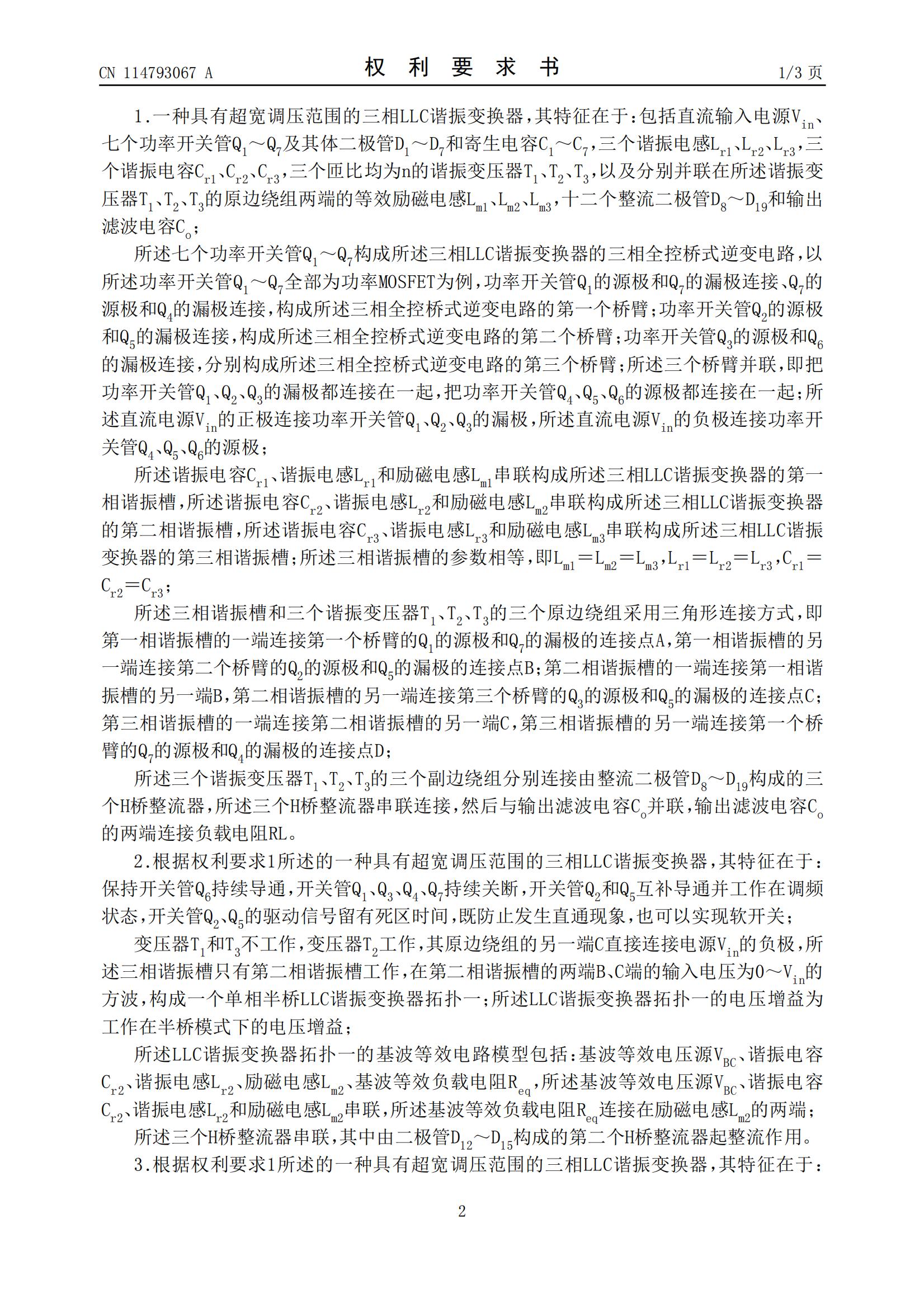

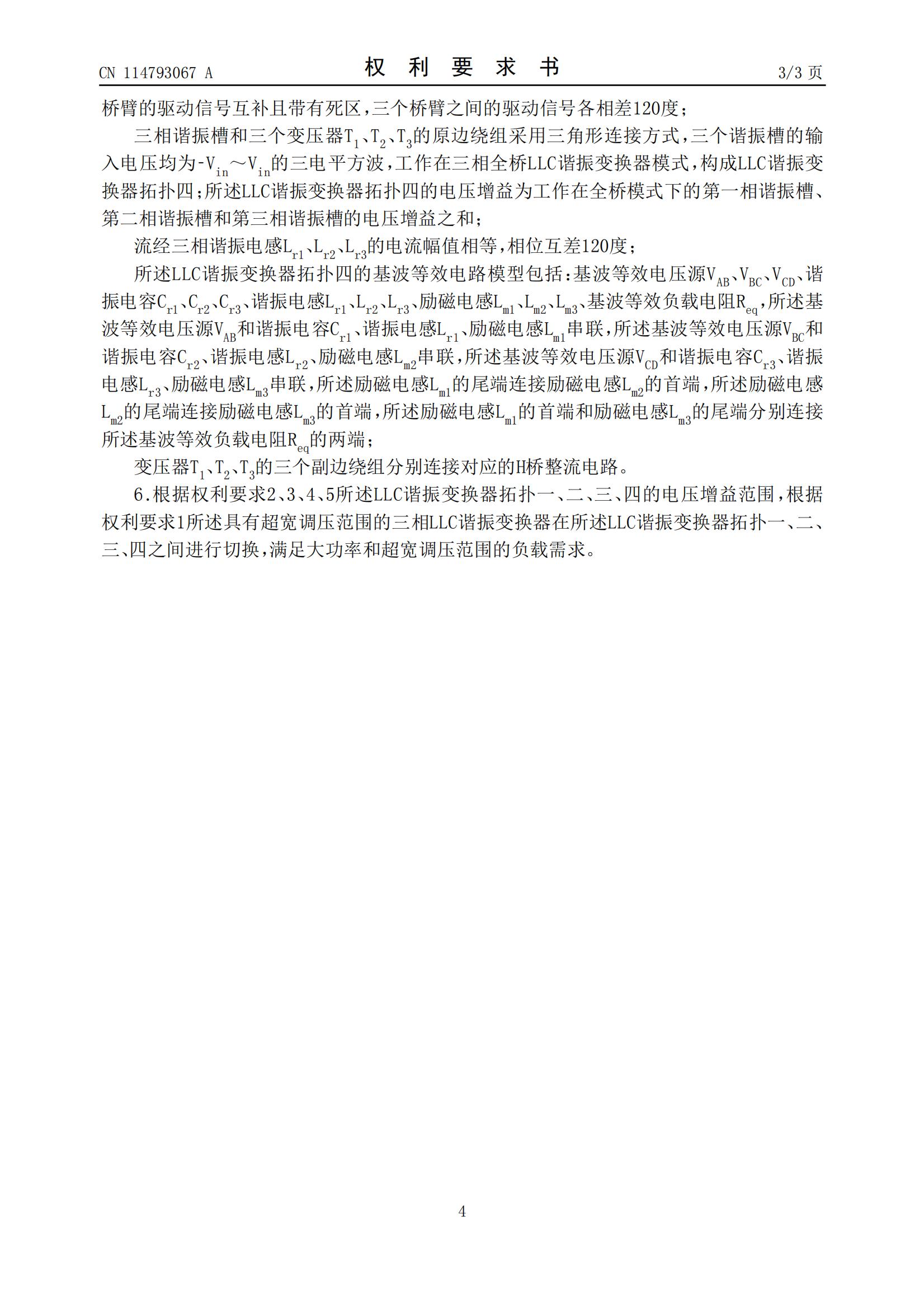

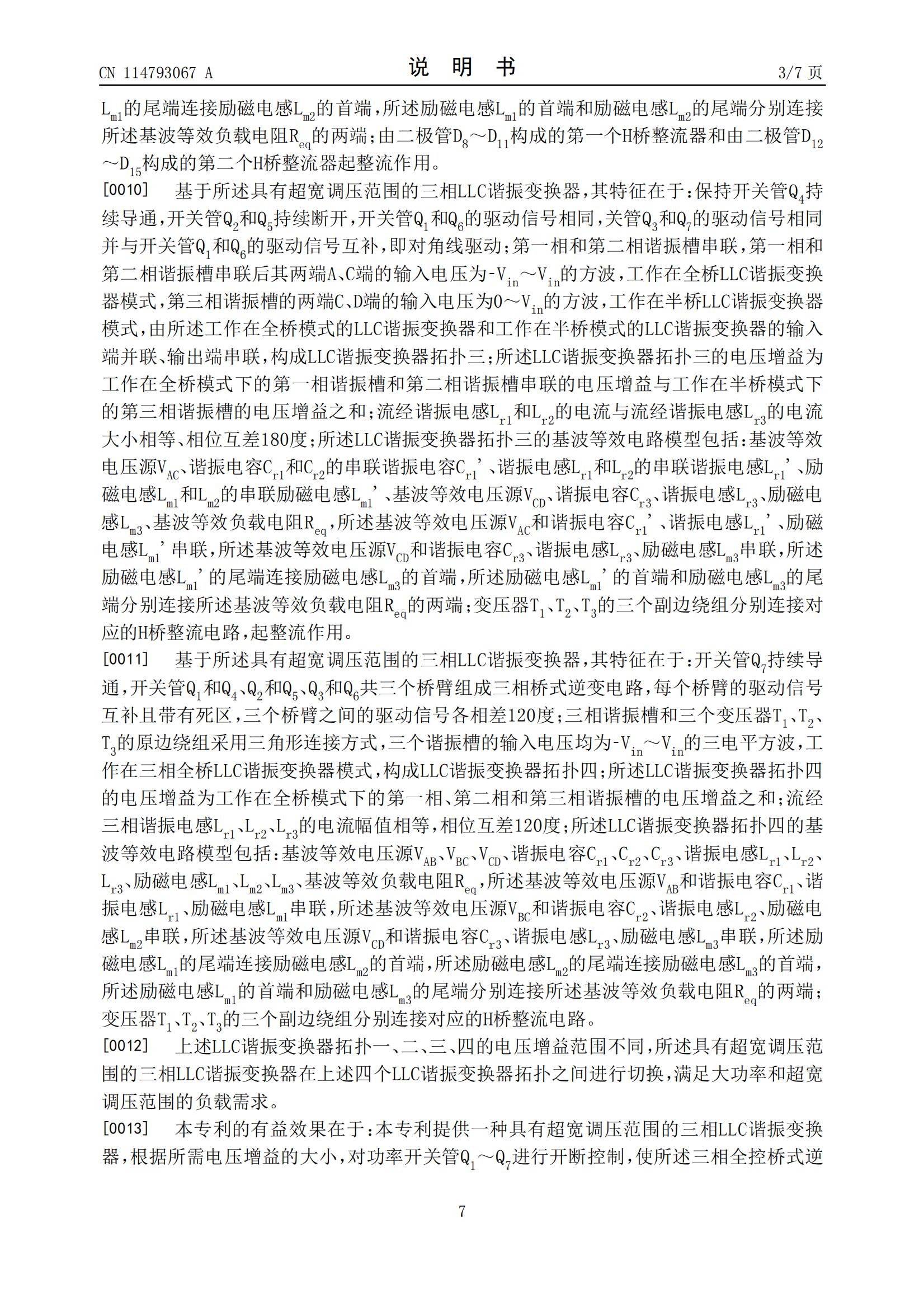

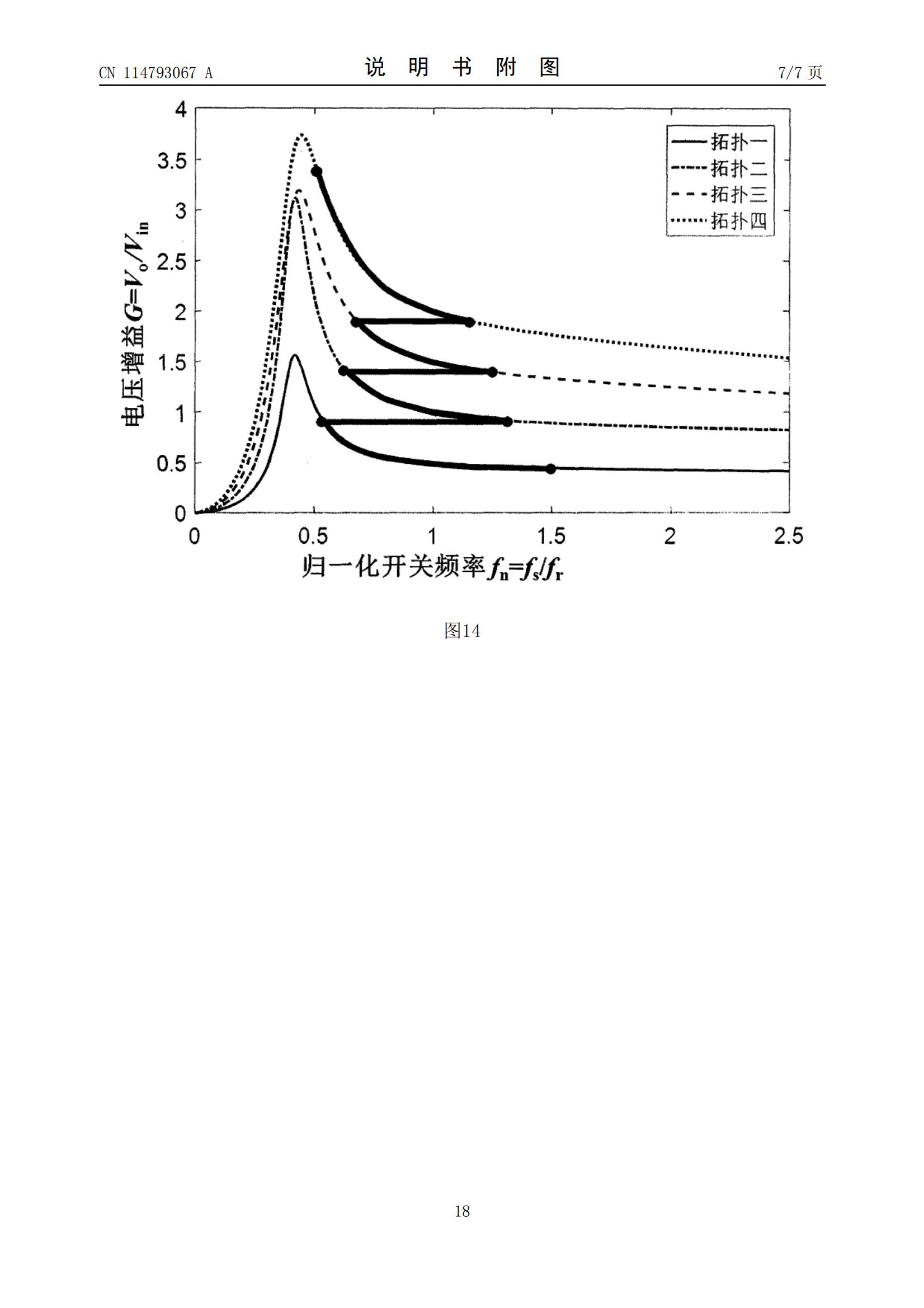

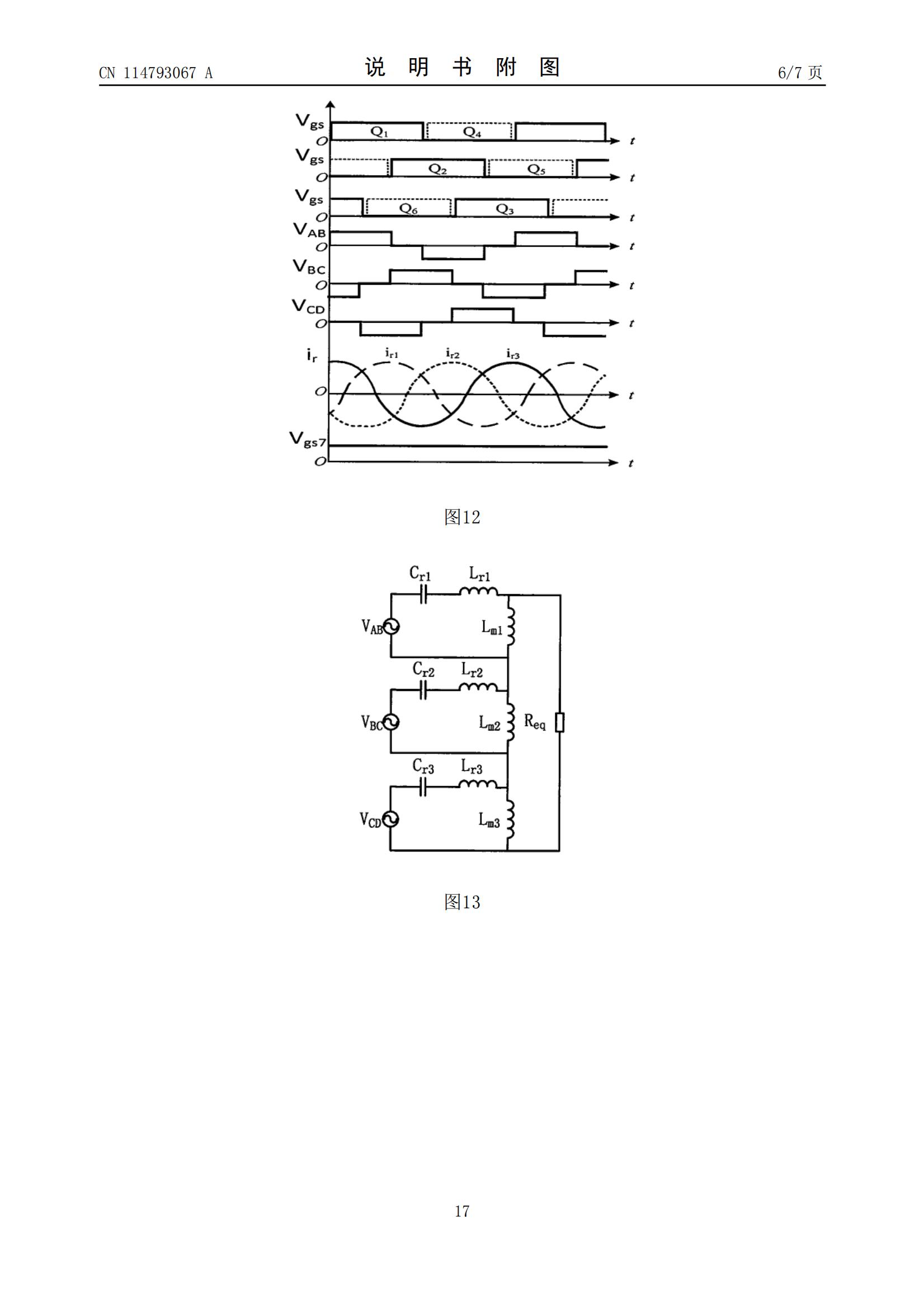

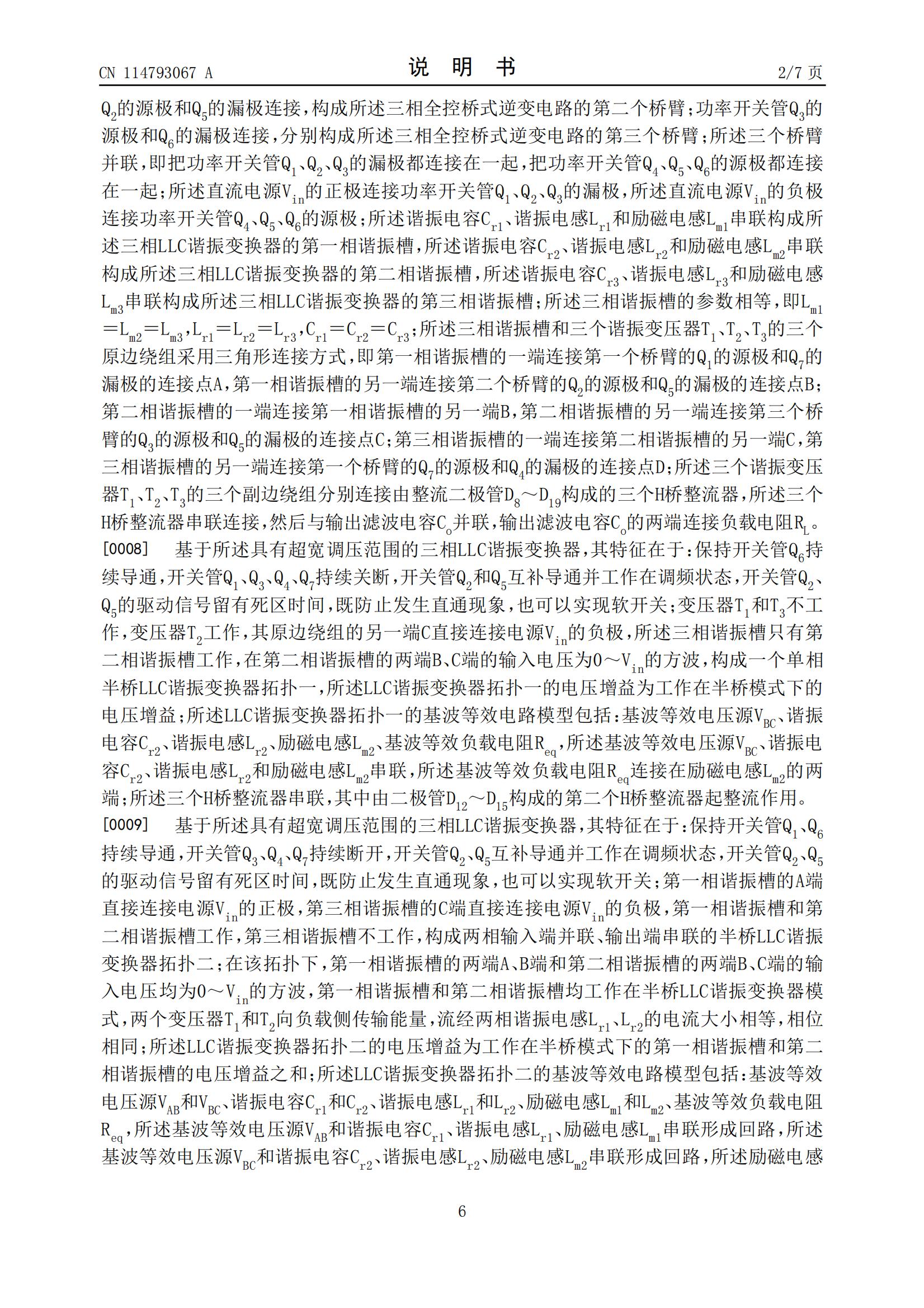

本发明提供一种具有超宽调压范围的三相LLC谐振变换器，包括直流输入电源、七个功率开关管、三个谐振电感、三个谐振电容、三个变压器及其三个等效励磁电感、十二个整流二极管和输出滤波电容；七个功率开关管构成三相桥式逆变电路；三个谐振电感、谐振电容和励磁电感构成三相谐振槽，采用三角形连接；三个变压器的三个副边绕组分别连接由十二个二极管构成的三个串联的H桥整流器，然后与输出滤波电容和负载并联。本发明的有益效果是：提供一种三相LLC谐振变换器，具有功率大、效率高、工作频率范围窄、输出电压范围超宽、输出电流纹波超小、待机损耗功率超小等优点，广泛应用于电动汽车充电桩等需要大功率、超宽输出电压范围的充电电源。
应用领域
磁性元器件
团队介绍
杨玉岗、孙晓钰
成果图片
成果资料
暂无数据
专家信息
教授
单位：太原理工大学
院系：太原理工大学
团队成员：
